Для отсоединения лезвий от барабана, открутите с помощью торцевого ключа по
три установочных болта. Лезвия отсоединятся вместе с прижимными пластинами
ножей.
Вытащите ножи рубанка. Открутить установочный уголок с ножа рубанка.
ЭЛЕКТРИЧЕСКИЙ РУБАНОКFORTE TOOLS GMBH
FORTE TOOLS GMBH ЭЛЕКТРИЧЕСКИЙ РУБАНОК
6 7
РЕГУЛЯТОР УСТАНОВКИ ГЛУБИНЫ РЕЗКИ
1. Ручку регулировки глубины строгания повернуть до упора направо.
2. Рубанок поставить на ровную поверхность. Ручку регулировки вращать налево
до тех пор, пока подошва рубанка не будет полностью прилегать к поверхности.
Маркировка «О» регулировочной ручки при этом должна совпадать с маркировкой
"О" корпуса инструмента. Желаемая глубина резки устанавливается путем вращения ручки
регулировки по часовой стрелке до максимального допустимого значения.
Деления на шкале служат ориентировочными значениями.
УДАЛЕНИЕ СТРУЖКИ
На выходной патрубок отвода стружки можно установить пылесборник, либо
подключить устройство для удаления пыли, пылесос и т.п. Для улучшения сбора
стружки следует периодически очищать пылесборник.
УСТАНОВКА И ИСПОЛЬЗОВАНИЕ БОКОВОГО ОГРАНИЧИТЕЛЯ
Боковой ограничитель может использоваться для поддержки рубанка с использованием
боковой стороны заготовки (например, двери) в качестве опоры. Вставьте
ограничитель в отверстие с передней стороны рубанка, установите необходимую
ширину и закрепите его с помощью с помощью ручки фиксации бокового ограничителя.
СТРОГАНИЕ
В первую очередь следует установить подошву скольжения рубанка, без контакта
ножа с поверхностью, на строгаемую заготовку параллельно поверхности обрабатываемого
изделия. Включить и подождать до тех пор, пока барабан с ножами
не наберет полной скорости вращения. Затем инструмент осторожно передвигать
вперед. Вначале процесса строгания увеличивайте давление на переднюю, часть
инструмента, а в конце, увеличивайте давление на заднюю часть инструмента.
Процесс строгания облегчается, если Вы установите заготовку с наклоном вниз,
для того, чтобы ее можно было строгать, двигая рубанок сверху вниз. При этом к
рубанку следует прилагать минимальное усилие. Скорость и глубина реза определяют
тип качества поверхности.
Электрорубанок режет чисто до тех пор, пока стружка не забьет его. Для чернового
строгания достаточно пользоваться быстрой подачей и большей глубиной строгания,
в то время как для окончательного, чистового строгания, скорость подачи и
глубина строгания должны быть уменьшены. В процессе работы рубанок должен
удерживаться параллельно обрабатываемой поверхности.
ФАСКА КРАЕВ
Передняя плита подпятника подошвы основания имеет канавку под углом 90 градусов
в нижней центральной части. Ее можно использовать для снятия фаски под
углом 45 градусов.
Приложите У-образный паз на подошве рубанка к краю заготовки под углом 45 градусов,
включите рубанок и ведите инструмент вдоль заготовки.
ФАЛЬЦЕВАНИЕ У МОДЕЛИ RK-82/1100 (O)
Для выборки четверти (фальцевание), пользуйтесь боковым упором и ограничителем
глубины строгания. Установите боковой упор с помощью держателя бокового
упора и регулировочного винта, с левой стороны рубанка. Ограничитель глубины
строгания с помощью регулировочного винта установите с правой стороны инструмента,
используя соответствующее резьбовое отверстие на корпусе рубанка. Начертите
линию, вдоль которой будет выбираться четверть, на поверхности образца.
Установите край лезвия по линии на образце. Отрегулируйте боковой упор, приведя
его в соприкосновение с краем образца, и затяните его регулировочным винтом. С
помощью ограничителя глубины строгания, выставьте необходимую глубину по его
шкале.
МОНТАЖ НОЖА РУБАНКА НА ВАЛУ НОЖА
Очистите поверхности барабана и лезвий от стружек, пыли и грязи. Применяйте
лезвия только одинаковых размеров и одинаковой массы, как так вибрация барабана
приведет к ухудшению качества строгания и преждевременному выходу из
строя инструмента.
Нож имеет направляющую фаску, которую необходимо вставить в паз вала ножа.
Установить прижимную пластину ножа и надежно затянуть с помощью трех винтов.
Важно: Замену ножей проводить попарно.
При правильной установке ножи должны быть абсолютно параллельны по отношению
к опорной плите рубанка.

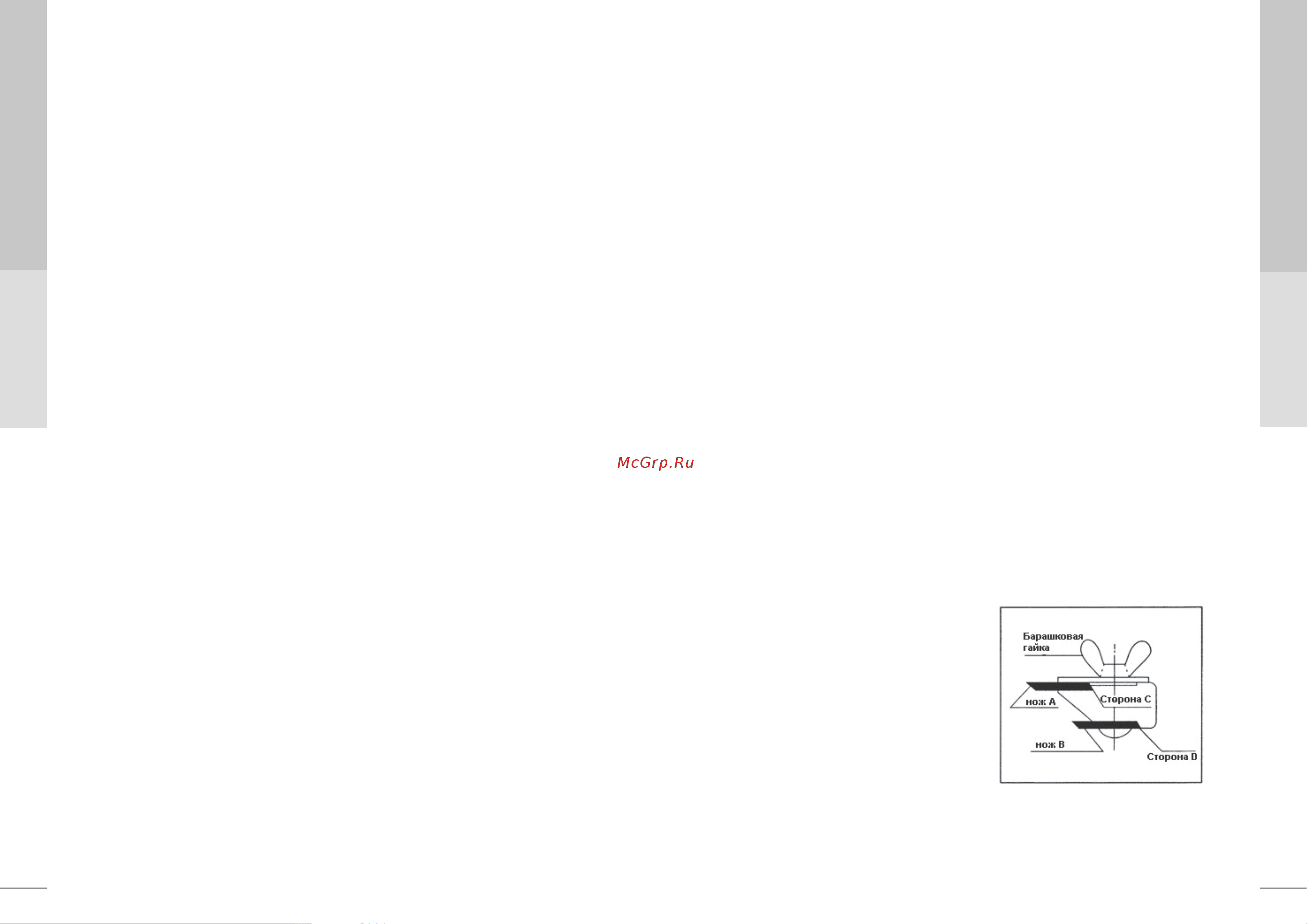

ЗАТОЧКА НОЖЕЙ
Для обеспечения наилучшего качества поверхности
после строгания, всегда используйте
хорошо заточенные лезвия. Для более удобного
затачивания рекомендуется использовать
специальное устройство для заточки режущего
лезвия. Ослабив барашковые гайки устройства,
поместите в него два режущих лезвия до упора
и затяните гайки. В этом случае, оба лезвия
будут затачиваться под одним углом.Поместите
абразивный камень в воду на 2-3 минуты перед
заточкой. При заточке положение держателя
должно быть таким, чтобы лезвия касались поверхности камня одновременно и
под одинаковым углом. Время заточки зависит от сорта обрабатываемой древесины
и глубины реза. В целом заточка лезвия должна проводиться после строгания
500м древесины.
УСТАНОВКА И ДЕМОНТАЖ РЕЖУЩЕГО ЛЕЗВИЯ РУБАНКА
ДЕМОНТАЖ НОЖА РУБАНКА
