Управляемые нагрузки можно подключать

к устройству либо по нормально-замкнутой схеме,

либо по нормально-разомкнутой схеме.

Каждое реле устройства поддерживает обе схемы.

Включение реле — это переключение

коммутируемого контакта «COM» на контакт «NO»,

а контакт «NC» станет разомкнутым.

Отключение реле — это переключение

коммутируемого контакта «COM» на контакт «NC»,

а контакт «NO» станет разомкнутым.

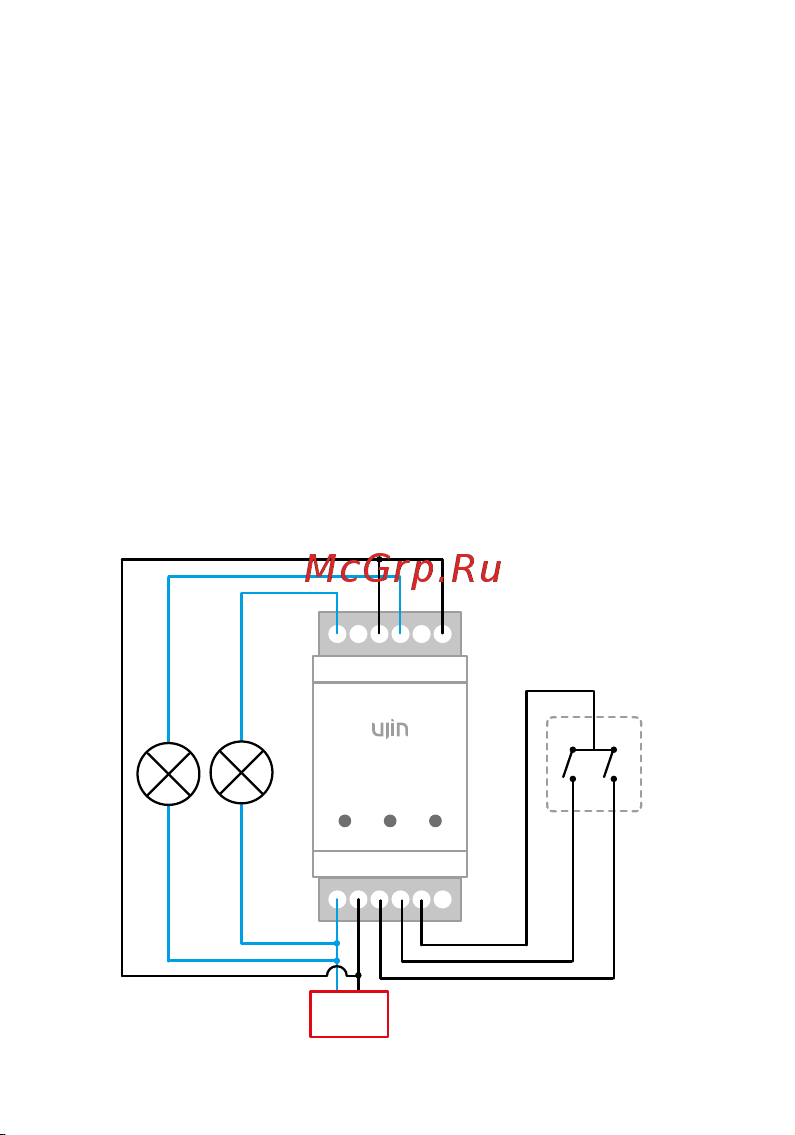

Подключение по нормально-замкнутой схеме

Общ Вх1 Вх2 +Вых

COMNONC COMNONC

220 В

Двухклавишный

выключатель
