1. Назначение
Монтажный навесной шкаф Mastermann версий «1КС», «2КС», «3КС»,
(далее шкаф) предназначен для размещения и установки в нём:
электрооборудования, блоков защиты, коммутационных аппаратов и т.п.
Установка может производиться как внутри помещений, так и снаружи.
Монтажные шкафы данного типа устанавливаются навесным методом.

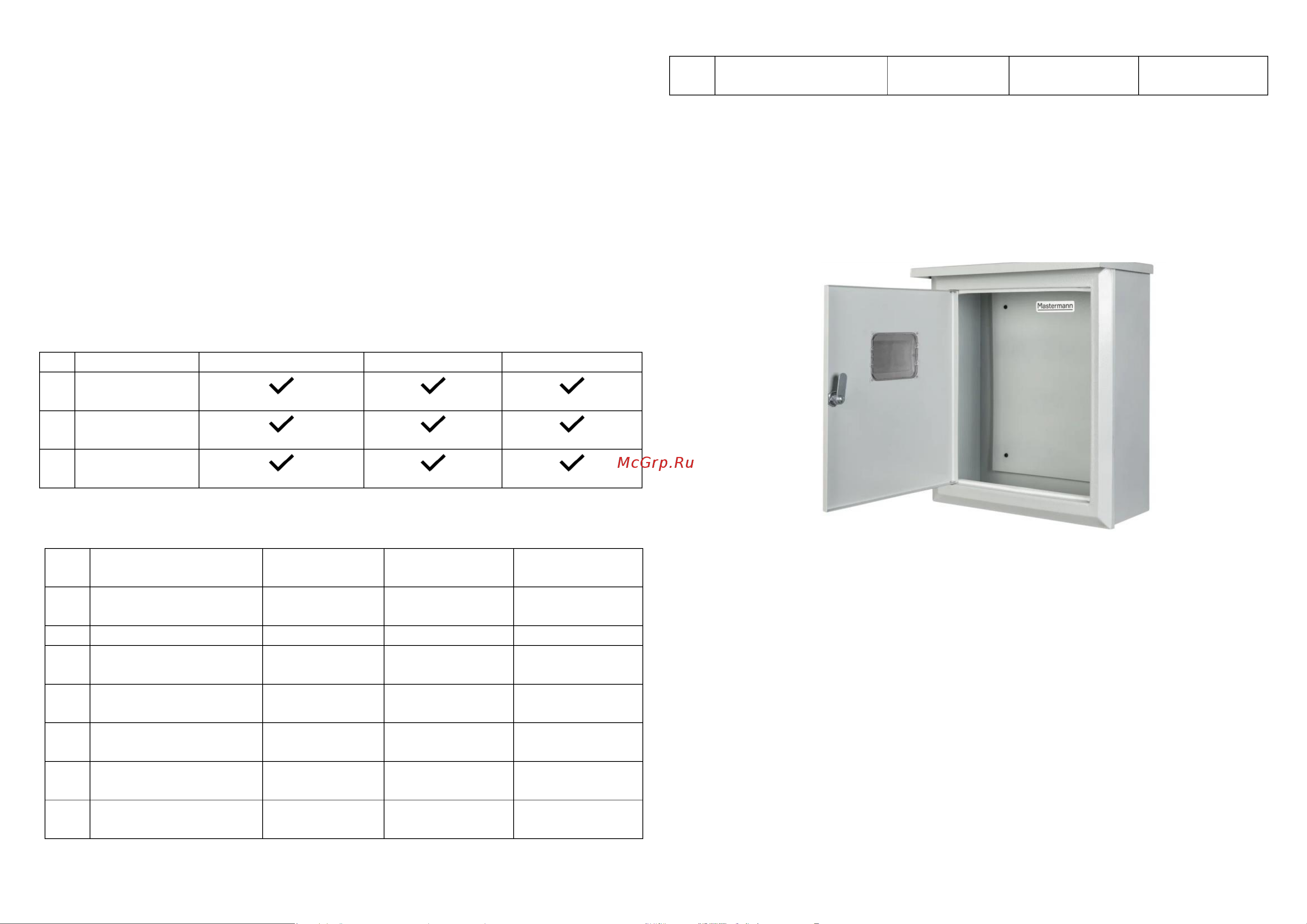

2. Описание
Шкаф представляет собой сварную конструкцию, состоящую из
корпуса, дверцы со стеклом в раме и козырька. Внутри корпуса установлена
монтажная панель. Материал корпуса и дверцы из листовой стали толщиной
1,2 мм. Материал окошка в дверце пластик. Покрытие порошковой
полиэфирной краской RAL 7035. Степень защиты IP41.
3. Комплектация
№
Наименование
Mastermann-1КС
Mastermann-2КС
Mastermann-3КС
1
Замок с двумя
ключами
2
Монтажная
панель
3
Паспорт
изделия
4. Основные технические характеристики
№
Наименование
Mastermann-
2КС
Mastermann-
3КС
1
Материал и толщина
корпуса, мм
сталь, 1,2
сталь, 1,2
2
Степень защиты
IP41
IP41
3
Габаритные размеры в
мм (ШхВхГ)
280х330х140
350х400х140
4
Размеры козырька в
мм (ШхГ)
290х180
360х180
5
Размеры монтажной
платы в мм (ВхШ)
265х215
330х280
6
Количество отверстий
под гермовводы/шт
6
6
7
Диаметр отверстий
для гермовводов в мм
22,2
22,2
8
Цвет
Ral 7035 (светло-
серый)
Ral 7035 (светло-
серый)
5. Устройство шкафа
