УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке и настройке видеодомофонов UNIT

⌂



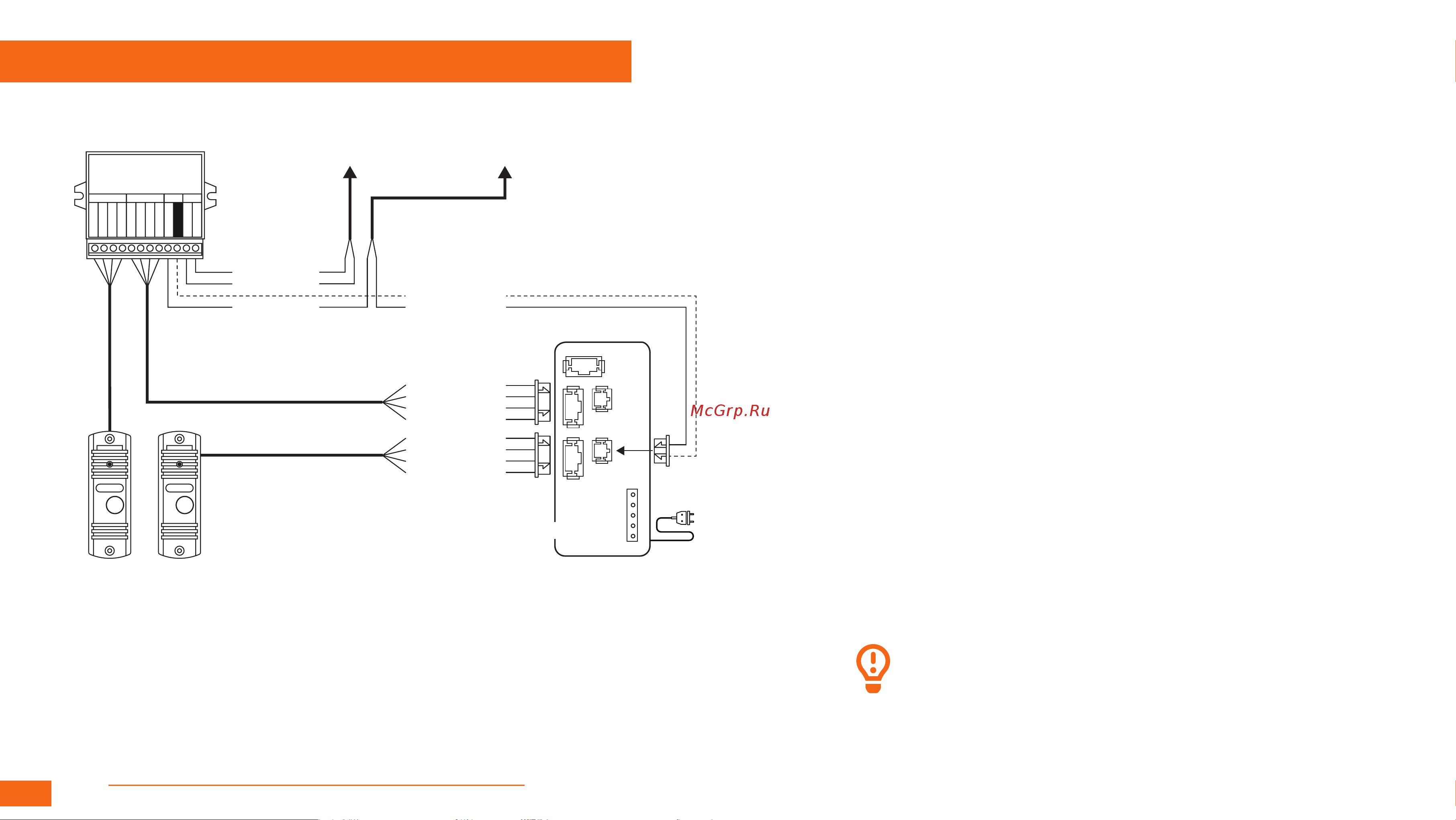

Рис. 23 Схема подключения видеодомофонов серии UNIT

к подъездному домофону через модуль сопряжения

ВИДЕОДОМОФОН

ПАНЕЛЬ 2

МОДУЛЬ СОПРЯЖЕНИЯ

БЛОК КОММУТАЦИИ

(ПОДЪЕЗДНЫЙ ДОМОФОН)

ВИДЕОРАЗВЕТВИТЕЛЬ

(ПОДЪЕЗДНЫЙ ДОМОФОН)

ПАНЕЛЬ 1

AC 220 B

ПОДКЛЮЧЕНИЕ ЧЕРЕЗ МОДУЛЬ СОПРЯЖЕНИЯ

Красный –

Белый –

Черный –

Желтый –

Питание

Аудио

Общий

Видео

LINE– (единицы)

LINE+ (десятки)

Видео (подъезд)

Красный –

Черный –

HOOK

Общий

Красный –

Белый –

Черный –

Желтый –

Питание

Аудио

Общий

Видео

ВНИМАНИЕ!

1. При использовании модуля сопряжения для подключения к подъ-

ездному домофону отрегулируйте уровни громкости звука на нем,

если это требуется.

2. Подключение провода сигнала HOOK к модулю сопряжения являет-

ся опциональным. Перед подключением модуля сопряжения изучите

Инструкцию к нему.
