УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке и настройке видеодомофонов UNIT

⌂



ПОДКЛЮЧЕНИЕ UNIT 7C К ИНДИВИДУАЛЬНЫМ ПАНЕЛЯМ

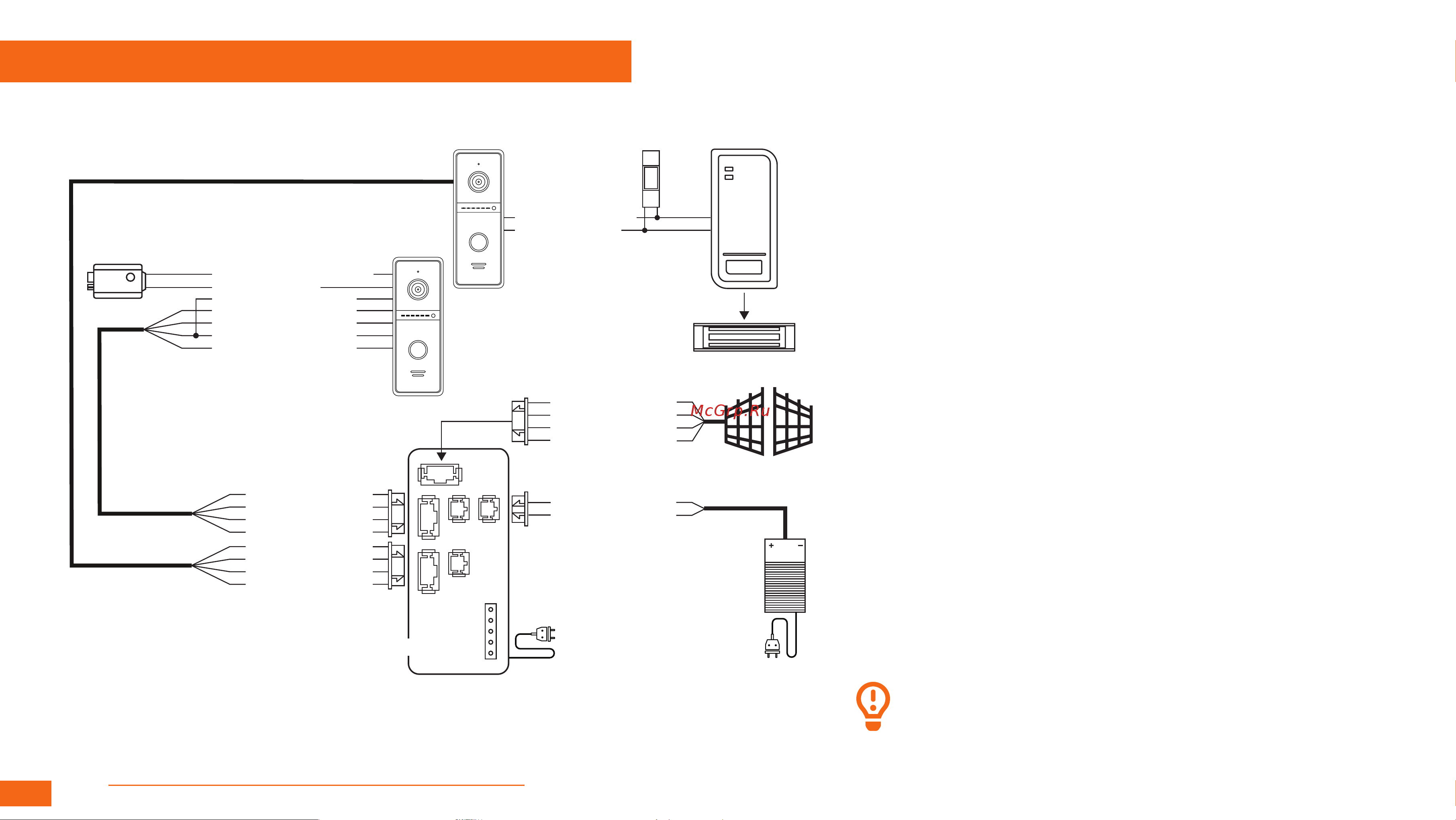

.Рис. 25 Схема подключения видеодомофона UNIT 7C | UNIT 7C KIT

к индивидуальным панелям

Красный –

Белый –

Черный –

Желтый –

Питание

Аудио

Общий

Видео

Фиолетовый –

Зеленый –

Оранжевый –

Красный –

Белый -

Черный -

Желтый -

Питание замка

H.P.

Общий реле

Питание

Аудио

Общий

Видео

Красный –

Белый –

Черный –

Желтый –

Питание

Аудио

Общий

Видео

Желтый –

Черный –

Белый –

Красный –

Н.Р.

Общий

Н.З.

Черный –

Красный –

Общий

DC 12~15 B

Оранжевый –

Зеленый –

Общий

Н.Р.

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК

ВИДЕОДОМОФОН

ПАНЕЛЬ 2

ПАНЕЛЬ 1

КНОПКА

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

ВОРОТА | ШЛАГБАУМ | ЗАМОК

БЛОК ПИТАНИЯ

(ОПЦИЯ)

AC 220 В

КОНТРОЛЛЕР СКУД

ВНИМАНИЕ!

Для защиты вызывной панели пареллельно замку рекомендуется в

обратной полярности установить защитный диод 1N4004 или анало-

гичный.
