ОПИСАНИЕ

Руководство по установке и настройке видеодомофонов UNIT

⌂



1. ЖК-дисплей

2. Динамик

3. Микрофон

4. Световой индикатор Питание (белый)

5. Световой индикатор режима Не беспокоить (красный)

6. Кнопка управления режимом Не беспокоить | Навигационная

кнопка Меню настроек -

7. Кнопка Мониторинг | Навигационная кнопка Меню настроек +

8. Кнопка Разговор | Кнопка выхода из Меню настроек

9. Кнопка Открыть

10. Кнопка Меню настроек | Кнопка выбора в Меню настроек

11. Разъем для подключения вызывной панели 1

12. Разъем для подключения вызывной панели 2

13. Разъем для подключения замка|ворот (релейный выход)

14. Разъем для подключения к подъездному координатному домо-

фону

15. Разъем для подключения внешнего блока питания DC 12~15 B

16. Разъем для подключения провода сигнала HOOK к модулю

сопряжения

17. Регулировка уровня исходящего звука при подключении к подъ-

ездному координатному домофону

18. Регулировка уровня входящего звука при подключении к подъ-

ездному координатному домофону

19. Кабель питания AC 100~240 B

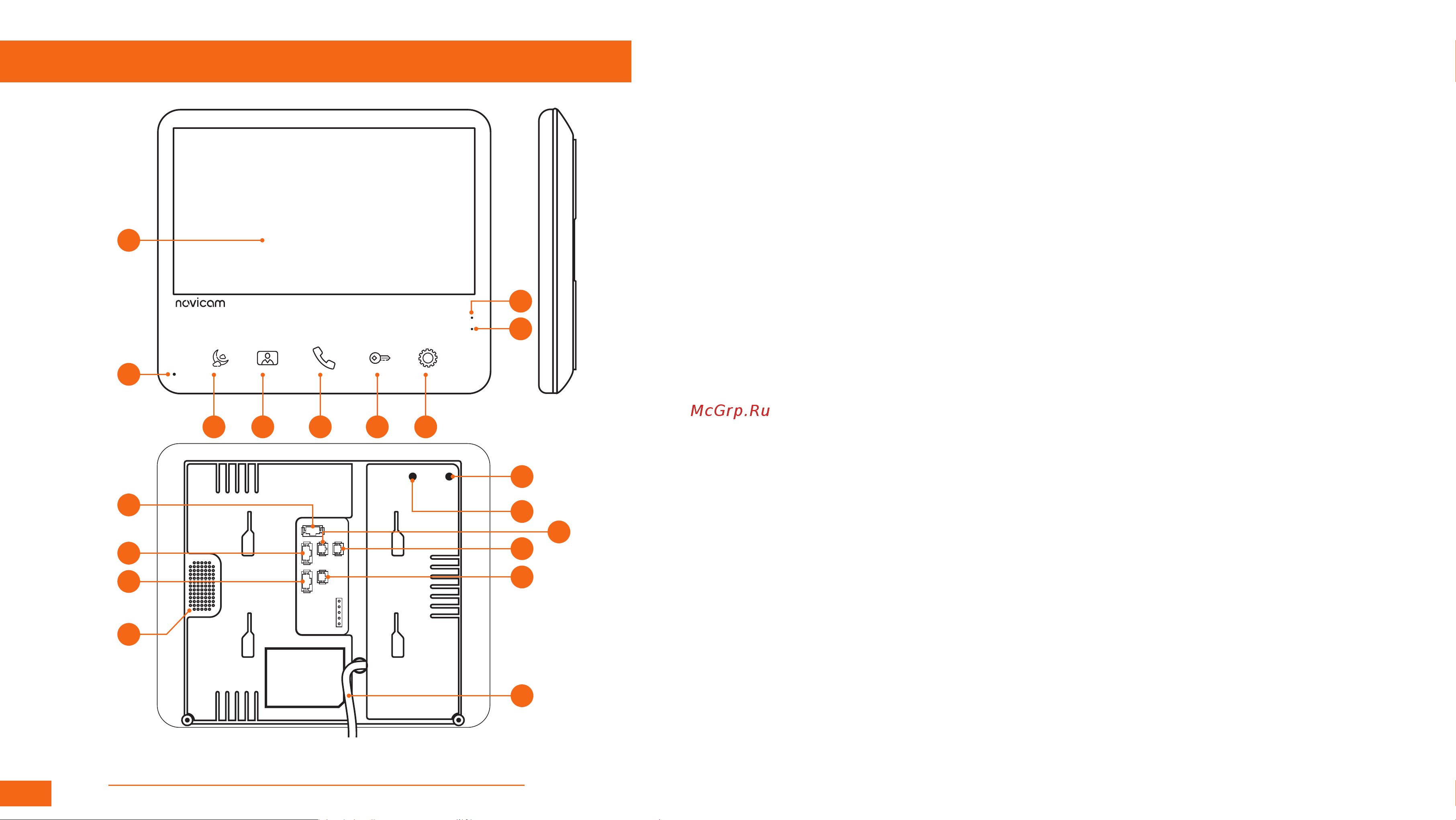

Рис. 6 Видеодомофон UNIT 7C

6 7 8 9 10

ВИДЕОДОМОФОН UNIT 7C
