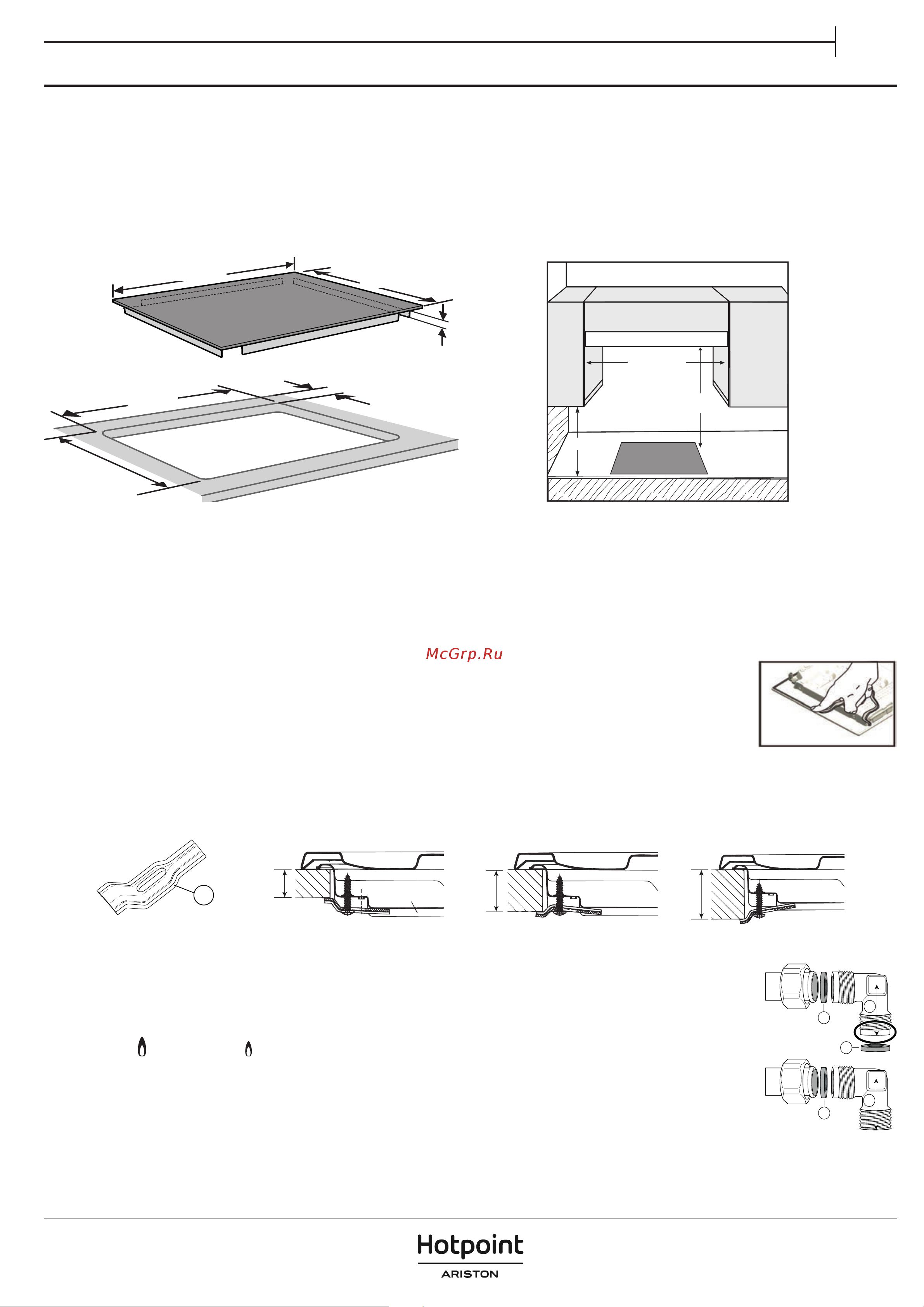

МОНТАЖ
RU
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ ПЕРСОНАЛА, ВЫПОЛНЯЮЩЕГО УСТАНОВКУ
При распаковке и установке прибора пользуйтесь защитными перчатками.
Это изделие можно встраивать в столешницу толщиной от 20 до 40 мм.
Если под варочной панелью нет духовки, установите разделительную перегородку, размер которой должен примерно соответствовать
размеру проема в столешнице. Разделительная перегородка должна находиться ниже верхней поверхности столешницы на расстоянии не
более 150 мм, но в любом случае не менее 20 мм от нижней части варочной панели. Если под варочной панелью предполагается установить
духовку, то эта духовка должна быть оборудована системой охлаждения.
НЕОБХОДИМЫЕ РАЗМЕРЫ И РАССТОЯНИЯ
510 mm
600 mm
39 mm
555 mm
55 mm
475 mm
min. 600 mm
min. 420 mm
min. 650 mm
ПРИМЕЧАНИЕ: Кухонные элементы, расположенные рядом с кухонной плитой, высота которых превышает уровень варочной панели,
должны находиться на расстояние не менее 200 мм от края варочной панели.
Вытяжка должна быть установлена в соответствии с руководством по эксплуатации вытяжки и в любом случае на высоте не менее 650 мм
от кухонного топа (см. рисунок).
Расположите навесные шкафы, прилегающие к вытяжке, на высоте не менее 420 мм от рабочей поверхности кухни (см. рисунок).
Если варочная панель устанавливается под навесным шкафом,последний должен располагаться на высоте не менее 700 мм от
кухонного топа.
МОНТАЖ
Очистите поверхность варочной панели по всему периметру и проложите вдоль него входящую в комплект
поставки прокладку, как показано на рисунке.
Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.
ПРИМЕЧАНИЕ: длина сетевого шнура должна быть достаточной для того, чтобы панель можно было снять
через верх.
Для крепления варочной панели используйте скобы (A), входящие в комплект поставки. Вставьте скобы в соответствующие отверстия (они
обозначены стрелкой) и закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).
20 mm 40 mm
30 mm
20
40
30
A
ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ПОДАЧИ ГАЗА
Подсоедините входящее в комплект поставки колено (A)* или (B)* ко входному патрубку варочной панели,
установив входящую в комплект поставки шайбу (C) в соответствии со стандартом EN 549.
* Используйте колено (A) в случае Франции и колено (B) в случае всех остальных стран.
После подключения к системе подачи газа проверьте отсутствие утечек газа, пользуясь мыльным раствором. После
этого выполните розжиг горелок и для проверки стабильности пламени переведите ручки из максимального
положения
в минимальное .
ВНИМАНИЕ: Перед подсоединением снимите транспортировочную заглушку с трубопровода газовой плиты.
C
B
C
C
A
