5. ОБЩИЙ ВИД УСТРОЙСТВА

5.1 Основные элементы управления и индикации

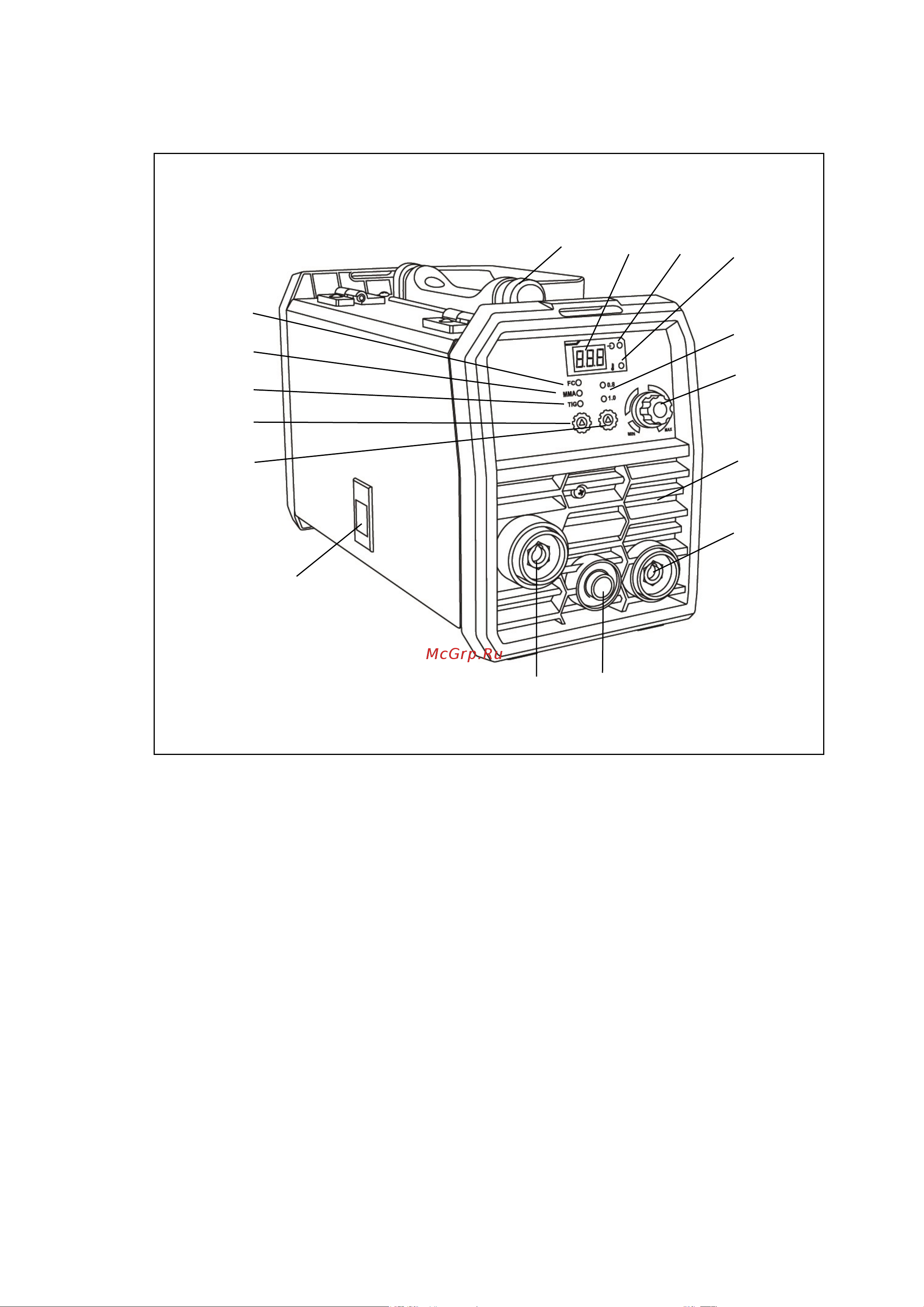

Рис. 1. Передняя панель САИПА-160 RED EDITION

*Внешний вид устройства может отличаться от изображенного на рисунке.

1. Индикатор режима сварки FC.

2. Индикатор режима сварки MMA.

3. Индикатор режима сварки TIG.

4. Кнопка переключения способов сварки FC(Flux)/MMA/TIG.

5. Кнопка выбора толщины проволоки.

6. Фиксатор открытия/закрытия крышки кожуха

7. Ручка.

8. Дисплей.

9. Индикатор «Сеть».

10. Индикатор «Перегрев».

11. Индикаторы выбора толщины проволоки.

12. Регулятор величины сварочного тока.

13. Вентиляционные отверстия.

14. Силовой разъем «+».

15. Сигнальный разъем горелки.

16. Силовой разъем «-» (Разъем подключения сварочной горелки).
