Руководство по установке и настройке видеодомофонов UNIT FHD

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

⌂

 Содержание

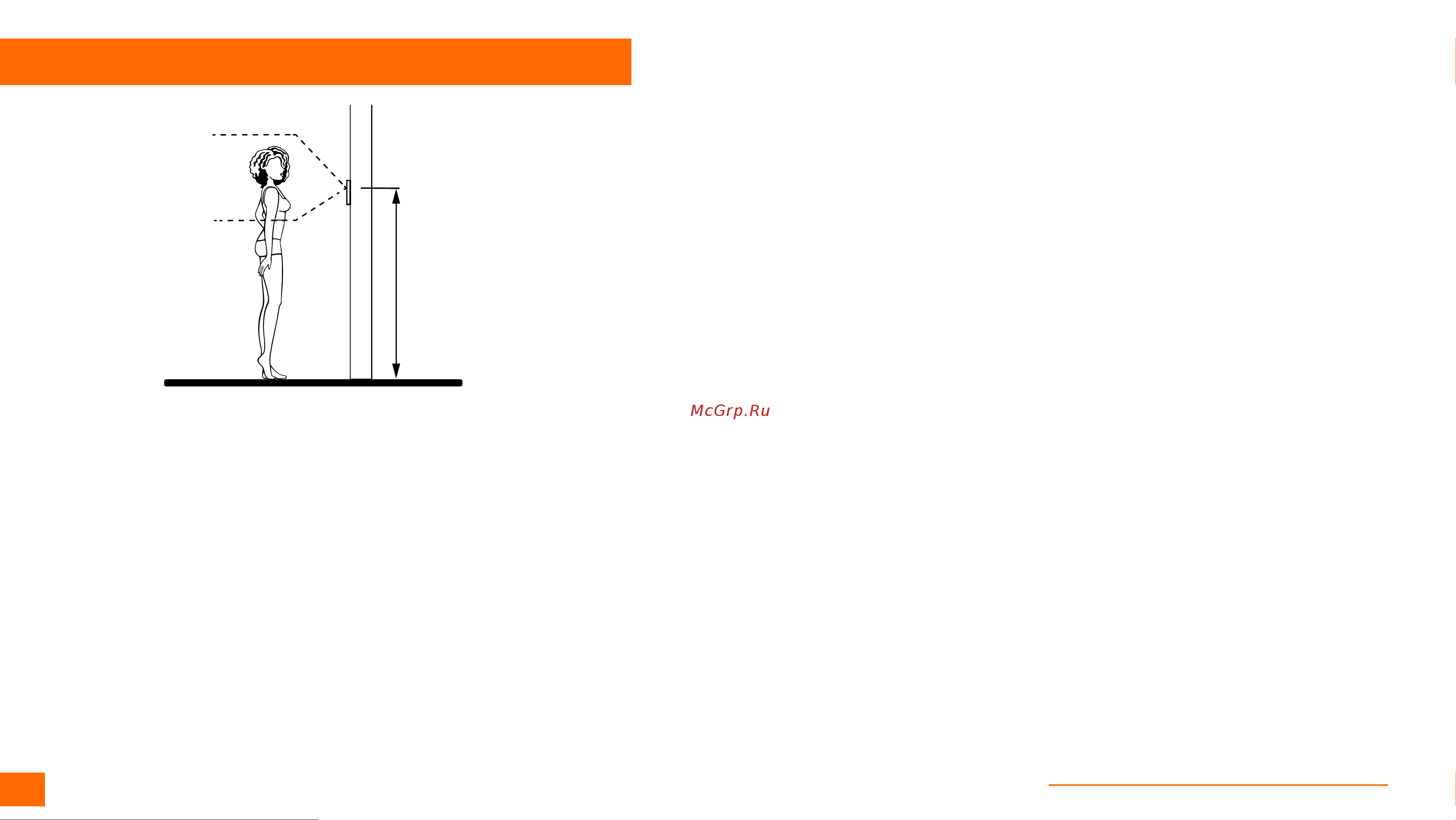

Рис. 4 Рекомендуемая высота установки видеодомофона|вызывной панели

ОБЩИЕ РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

150 см

1. Видеодомофон|вызывную панель рекомендуется устанавливать

на высоте 150 см от пола.

2. При установке вызывной панели используйте угловое крепление

для изменения угла обзора.

3. Подключение необходимо производить согласно соответствую-

щей схеме, либо согласно стикеру на устройстве с назначением

проводов. Помните, что цвета проводов вызывной панели могут

не соответствовать по назначению цветам проводов домофона

разных серий и производителей.

4. Вся коммутация должна производиться при отсутствии питания

во всей системе.

5. Перед установкой видеодомофона рекомендуется вмонтировать

в стену монтажную коробку (в комплект поставки не входит). В ка-

честве монтажной коробки рекомендуется использовать Novicam™

NDBOX или подобную, с расстоянием между отверстиями крепле-

ния 60 мм, например, Legrand Diplomat 31301.

6. При использовании модуля сопряжения для подключения к подъ-

ездному домофону отрегулируйте уровни громкости звука на нем,

если это требуется.

7. Видеодомофон|вызывная панель имеют нормально разомкнутые

(Н.Р.) и нормально замкнутые (Н.З.) контакты реле.
