Руководство по установке и настройке видеодомофонов UNIT FHD

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

⌂

 Содержание

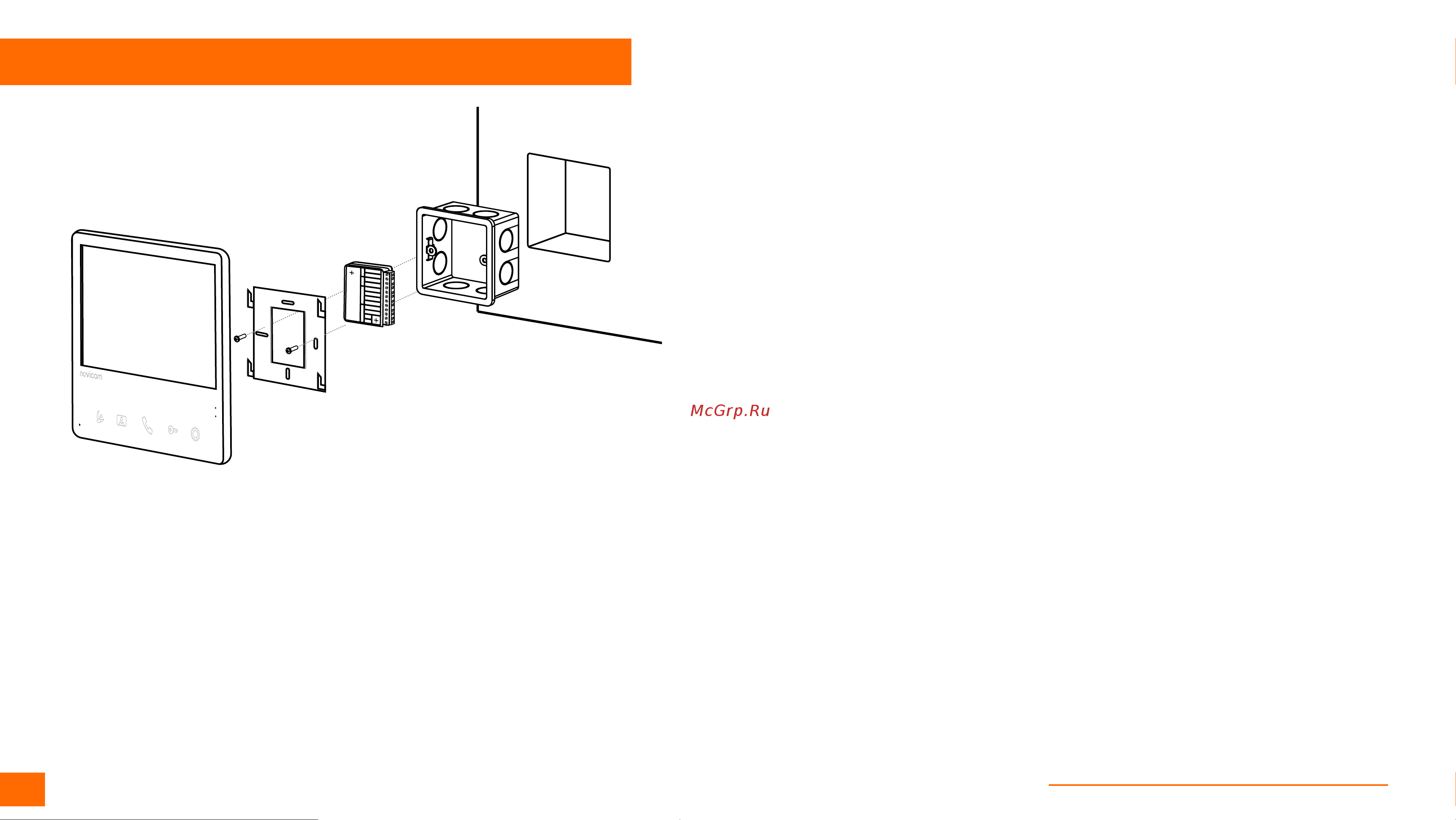

Рис. 5 Монтаж видеодомофона UNIT 7 FHD

Видеодомофон

Стена

Кронштейн

Модуль сопряжения

(приобретается отдельно)

Монтажна коробка NDBOX

(приобретается отдельно)

УСТАНОВКА ВИДЕОДОМОФОНА

1. Отключите электропитание перед установкой домофона.

2. Перед установкой домофона рекомендуется вмонтировать в стену

монтажную коробку (в комплект поставки не входит). В качестве

монтажной коробки рекомендуется использовать Novicam™ NDBOX

или подобную с расстоянием между отверстиями крепления 60 мм,

например Legrand Diplomat 31301.

3. Выведите в монтажную коробку все кабели.

4. Просверлите в стене отверстия под дюбели в зависимости от того,

используется ли монтажная коробка или нет. Установите дюбели

в отверстия.

5. Зафиксируйте кронштейн на стене винтами/саморезами. При ис-

пользовании монтажной коробки верхний и нижний крепятся к

стене, средние – к монтажной коробке.

6. Проденьте кабеля через отверстие в центре кронштейна.

7. Подключите домофон в соответствии со схемой подключения.

8. При подключении к подъездному домофону, если это требуется,

отрегулируйте уровни входящего и исходящего аудиосигналов

подстроечными резисторами с помощью маленькой отвертки на

задней стороне монитора. При использовании внешнего модуля

сопряжения регулировки уровней сигналов расположены на са-

мом модуле.

9. Аккуратно уложите кабели в монтажную коробку за кронштейном.

10. Установите домофон на кронштейн.

11. Подайте питание.
