Руководство по установке и настройке видеодомофонов UNIT FHD

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

⌂

 Содержание

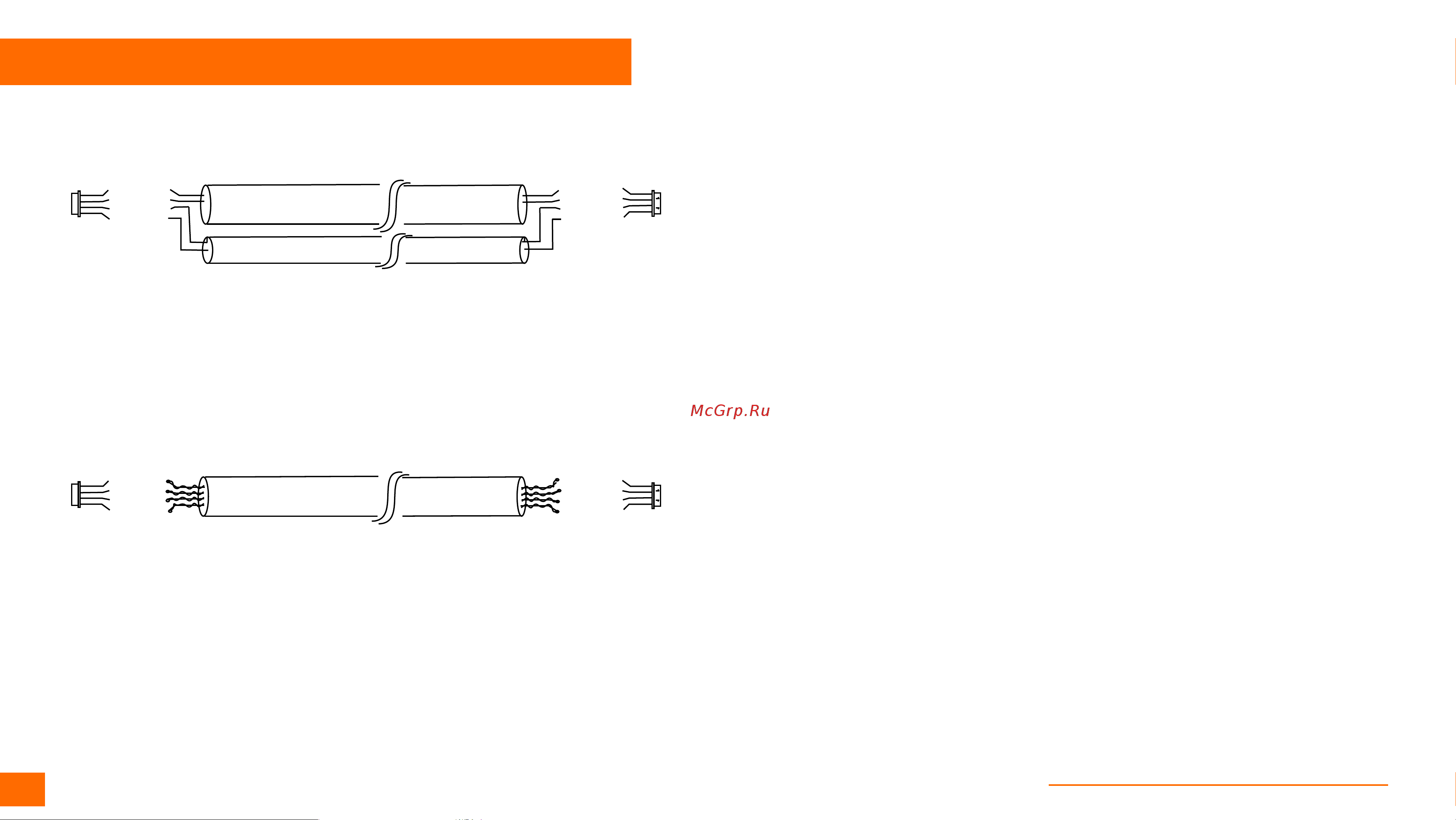

Рис. 9 Комбинированный видеокабель для подключения видеодомофона

Видео

Общий

DC 12 В

Аудио

Видео

Общий

DC 12 В

Аудио

Максимальное расстояние 100 м

Рис. 10 Витания пара для подключения видеодомофона

DC 12 В

Аудио

Общий

Видео

DC 12 В

Аудио

Общий

Видео

Максимальное расстояние 20 м

1. Старайтесь располагать вызывную панель относительно видеодомофона таким

образом, чтобы микрофон видеодомофона не слышал динамик вызывной панели

и наоборот. В противном случае возможно появление естественного звукового

фона. Это возникает в результате самовозбуждения. Данный эффект парируется

уменьшением громкости на видеодомофоне и вызывной панели, а также разне-

сением устройств на большее расстояние (не менее 3 м) или организацией пре-

грады, не пропускающей звук.

2. Перед подачей питания проверьте целостность сетевого кабеля. Для цепи пи-

тания видеодомофона рекомендуется использовать отдельный автомат отклю-

чения тока.

3. При выборе кабеля для подключения вызывной панели и дополнительного ви-

деодомофона руководствуйтесь критериями, представленными на Рис. 9 и 10.

a) Комбинированный видеокабель (КВК):

б) Витая пара UTP cat5e):

(не рекомендуется использовать на расстояниях более 20 м)

РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ
