Руководство по установке и настройке видеодомофонов UNIT FHD

ОПИСАНИЕ

⌂

 Содержание

1. ЖК-дисплей

2. Динамик

3. Микрофон

4. Световой индикатор режима Не беспокоить

(Красный – активен, Белый – выключен)

5. Световой индикатор Питания (Красный)

6. Кнопка управления режимом Не беспокоить | Навигационная кнопка Меню на-

строек -

7. Кнопка Мониторинг | Навигационная кнопка Меню настроек +

8. Кнопка Разговор | Навигационная кнопка Назад

9. Кнопка Открыть

10. Кнопка Меню настроек | Кнопка выбора в Меню настроек

11. Разъем для подключения вызывной панели 1

12. Разъем для подключения вызывной панели 2 | Видеокамеры 1

13. Разъем для подключения вызывной панели 3 | Видеокамеры 2

14. Разъем для подключения вызывной панели 4 | Видеокамеры 3

15. Разъем для подключения предыдущего домофона

16. Разъем для подключения следующего домофона

17. Разъем для подключения замка | ворот (релейный выход)

18. Разъем для подключения провода сигнала HOOK к модулю сопряжения

19. Разъем видеовыхода для подключения к видеорегистратору

20. Разъем для подключения аудиотрубок VOICE

21. Разъем для подключения внешнего блока питания DC 12~15 В

22. Слот для карты памяти microSD

23. Кабель с вилкой для подключения к сети AC 100~240 В

ВИДЕОДОМОФОН UNIT 7 FHD

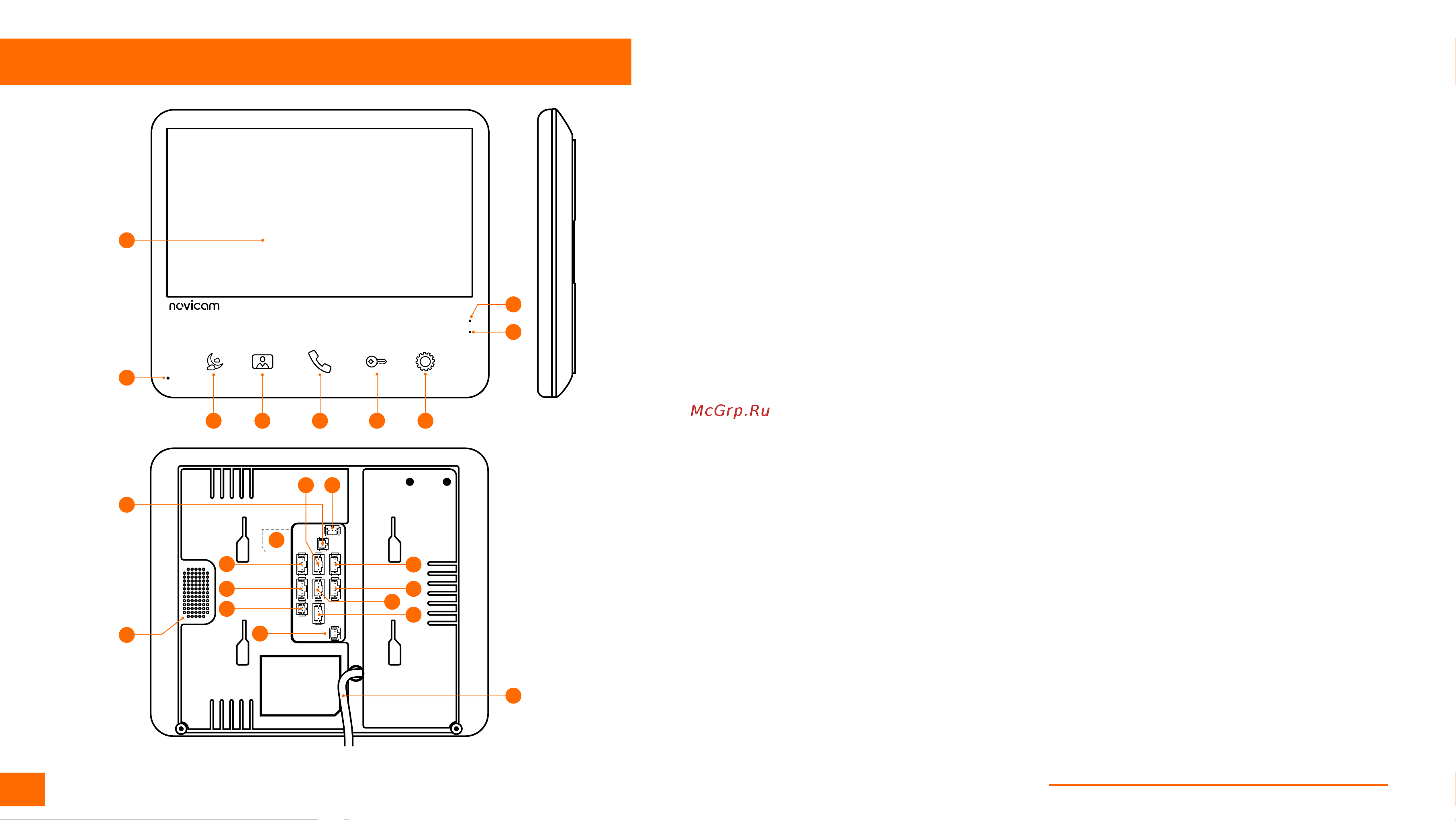

Рис. 2 Видеодомофон UNIT 7 FHD
