4.3.4 Перестановка нижних опорных деталей

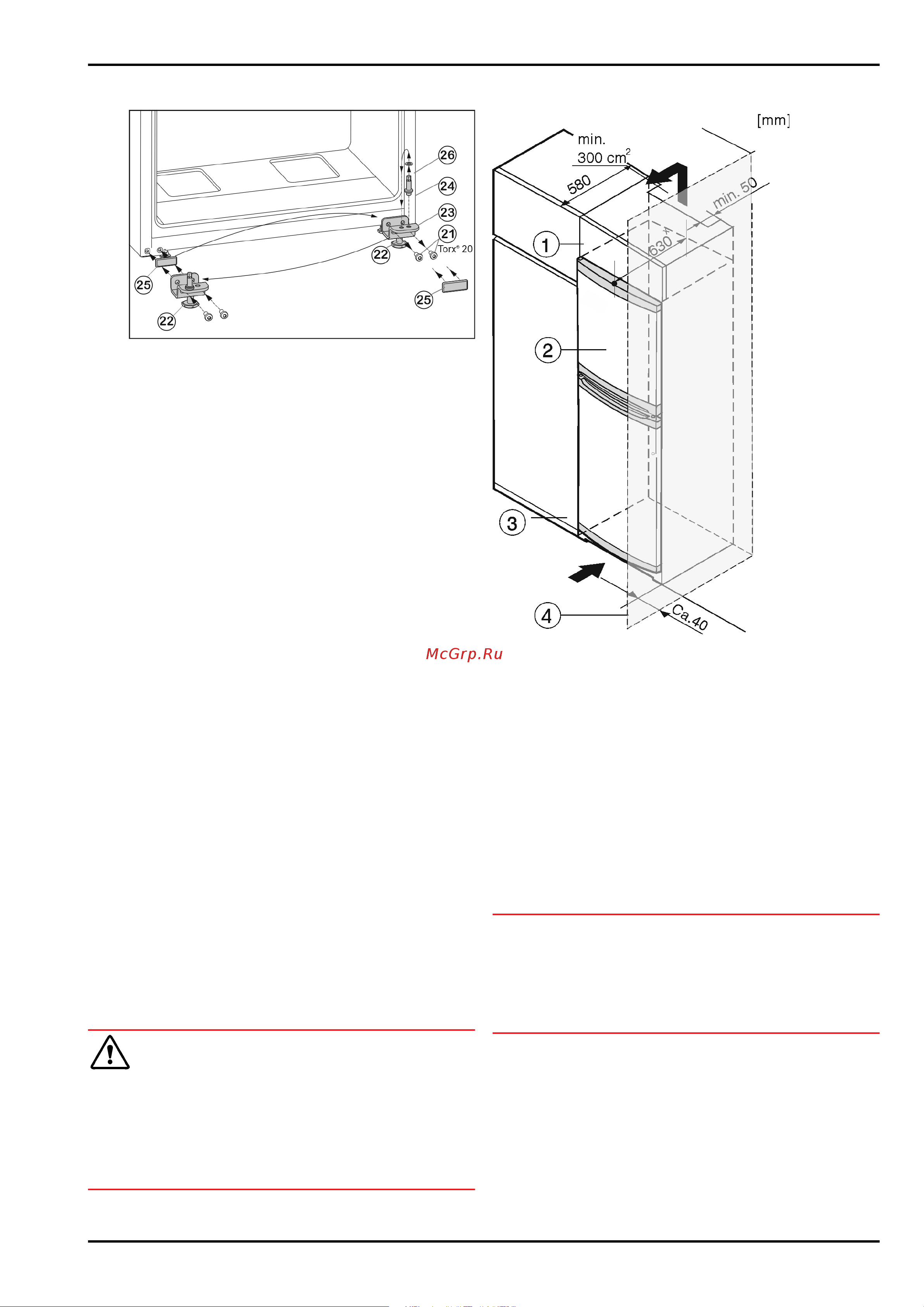

Fig. 7
u
Открутите крепежные винты Fig. 7 (21).
u
Снимите нижний опорный кронштейн Fig. 7 (23) вместе
с опорным пальцем Fig. 7 (24), шайбой Fig. 7 (26) и регу‐
лируемой опорой Fig. 7 (22).
u
Открутите опорный палец Fig. 7 (24) вместе с шайбой
Fig. 7 (26) и, переставив в отверстие на противопо‐
ложной стороне опорного кронштейна, снова прикру‐
тите.
u
Аккуратно снимите защитную пластину Fig. 7 (25) и
переставьте ее на противоположную сторону.
u
Прикрутите нижний опорный кронштейн Fig. 7 (23)
вместе с опорным пальцем Fig. 7 (24), шайбой Fig. 7 (26)
и регулируемой опорой Fig. 7 (22) с другой стороны
шарнира (с моментом 4 Нм), при необходимости
используйте аккумуляторный шуруповерт.
4.3.5 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на опорный палец
Fig. 7 (24).
u
Закройте дверцу.
u
Вставьте средний опорный кронштейн Fig. 6 (13) с
поворотом на 180° в нижнюю дверцу и прикрутите с
помощью крепежных винтов Fig. 6 (11) (2 шт. Torx® 20)
на новую сторону шарнира (с моментом 4 Нм).
u
Снова установите пластиковую шайбу Fig. 6 (10).
4.3.6 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный
кронштейн Fig. 6 (13).
u
Установите верхний опорный кронштейн Fig. 5 (3) на
новой стороне шарнира и защелкните в дверце.
u
Привинтите верхний опорный кронштейн (с моментом
4 Нм) (2 шт. Torx® 20) Fig. 5 (4). При необходимости
используйте аккумуляторный шуруповерт.
u
Наденьте и защелкните крышку Fig. 5 (1) на противопо‐
ложной стороне снаружи.
u
Также наденьте сверху и защелкните крышку Fig. 5 (2)
на противоположной стороне.
u
Выверните регулируемую опору Fig. 7 (22) на нижнем
опорном кронштейне Fig. 7 (23) до ее соприкосновения
с полом.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования выпадающей дверью!
Если опорные детали недостаточно хорошо прикручены,
то дверь может выпасть. Это может привести к тяжелым
травмам. Кроме того, если дверь плотно не закрывается,
то устройство охлаждает неправильно.
u
Плотно затяните опорные кронштейны с усилием 4 Нм.
u
Проконтролируйте все винты и по ситуации подтяните.
4.4 Установка в кухонную стенку
Fig. 8
(1)
Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стена
x
В устройствах, в комплект поставки которых входят
пристенные распорки, размер увеличивается на 35 мм
(см. 4.2 Установка устройства) .
Устройство может быть окружено кухонными шкафами.
Чтобы уравнять устройство Fig. 8 (2) по высоте с кухонной
стенкой, можно установить над устройством дополни‐
тельный шкафчик Fig. 8 (1).
При комбинировании с кухонными шкафами (глубина
макс. 580 мм) устройство можно установить непосред‐
ственно рядом с кухонным шкафом Fig. 8 (3). Устройство
выступает сбоку на 34 мм
x
и по центру на 50 мм
x
относи‐
тельно передней стенки кухонного шкафа.
ВНИМАНИЕ
Опасность повреждения из-за перегрева в результате
недостаточной вентиляции!
Если вентиляция слабая, то компрессор может быть
повреждён.
u
Следите за обеспечением достаточной вентиляции.
u
Соблюдайте требования к вентиляции.
Требования к вентиляции:
-
На задней стенке дополнительного шкафчика должен
быть вентиляционный канал глубиной не менее 50 мм
по всей ширине этого шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Ввод в работу
8 * Наличие в зависимости от модели и комплектации
