Синхронизация с внешним устройством

106

Синхронизация с внешним устройством

Можно использовать разъем TIME CODE камеры для синхронизации временного кода камеры

с внешним сигналом. Использование того же самого внешнего сигнала временного кода с несколькими

камерами позволяет организовать съемку несколькими камерами. Можно выводить сигнал временного

кода с данной камеры на другие камеры. Можно также выводить сигнал временного кода с разъема SDI

OUT на устройство монтажа (во время съемки или воспроизведения), чтобы режиссер мог создать

видеозапись с тем же временным кодом.

Кроме того, можно использовать разъем G-LOCK/SYNC для синхронизации видеосигнала данной

камеры с опорным сигналом* от внешнего видеоустройства (синхронизация внешним синхросигналом)

или выводить видеосигнал данной камеры в качестве опорного сигнала синхронизации*.

* В качестве опорного видеосигнала (входного сигнала) для внешней синхронизации можно использовать аналоговый

сигнал черного поля или трехуровневый HD-сигнал. Выводимый опорный видеосигнал будет трехуровневым сигналом

HD.

Подключение внешнего устройства

При синхронизации сигнала временного кода подсоединяйте внешнее устройство к разъему TIME CODE

камеры. При синхронизации с опорным видеосигналом подсоединяйте внешнее устройство к разъему

G-LOCK/SYNC. Обязательно заранее задайте режим работы разъема в качестве входа или выхода.

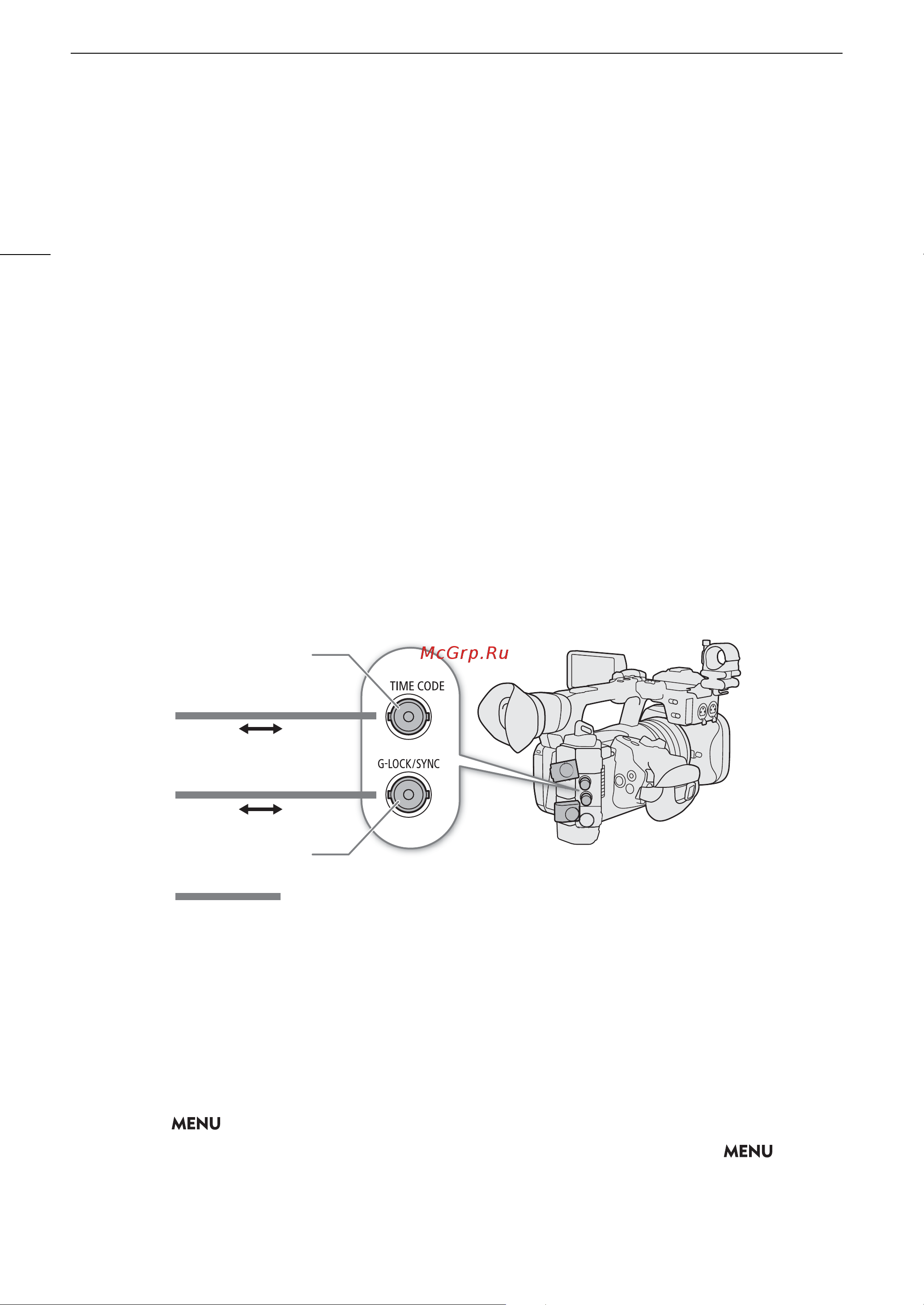

Схема подключения

Ввод сигнала временного кода

Внешний сигнал синхронизации LTC стандарта SMPTE, поступающий на разъем TIME CODE, может

записываться в качестве временного кода. В клипах может записываться также пользовательский бит

внешнего сигнала синхронизации. Перед подключением устройства задайте режим работы разъема

TIME CODE в качестве входа, выполнив приведенную далее процедуру, и выберите [Free Run] (A 103) в

качестве режима отсчета временного кода.

1 Выберите > [B Настройка системы] > [TC In/Out] > [In].

2 Для записи пользовательского бита внешнего сигнала также следует выбрать >

[B Настройка системы] > [Режим записи User Bit] > [External].

Стандартный сигнал TC

Разъем TIME CODE

Кабель BNC (имеется в продаже)

Разъем G-LOCK/SYNC

Опорный видеосигнал
