Убедитесь, что голубой
провод нейтрали
подключен к контакту
клемммной колодки,
помеченному буквой «N».
Подключите коричневый
(или черный) фазовый
провод к контакту
клеммной колодки,
помеченному буквой «L».
Фазовый провод всегда
должен быть подключен.
КЮлЮЫзвгЩЪЮдх
При замене сетевого шнура
используйте только специальный
кабель или кабель с эквивалентными
характеристиками. Тип кабеля:
H05V2V2-F T90.
Удостоверьтесь, что провод имеет
сечение, допускающее его
использование при данном
напряжении и рабочей температуре.
Желто-зеленый провод заземления
должен быть примерно на 2 см
длиннее коричневого (или черного)
провода, идущего на фазу.

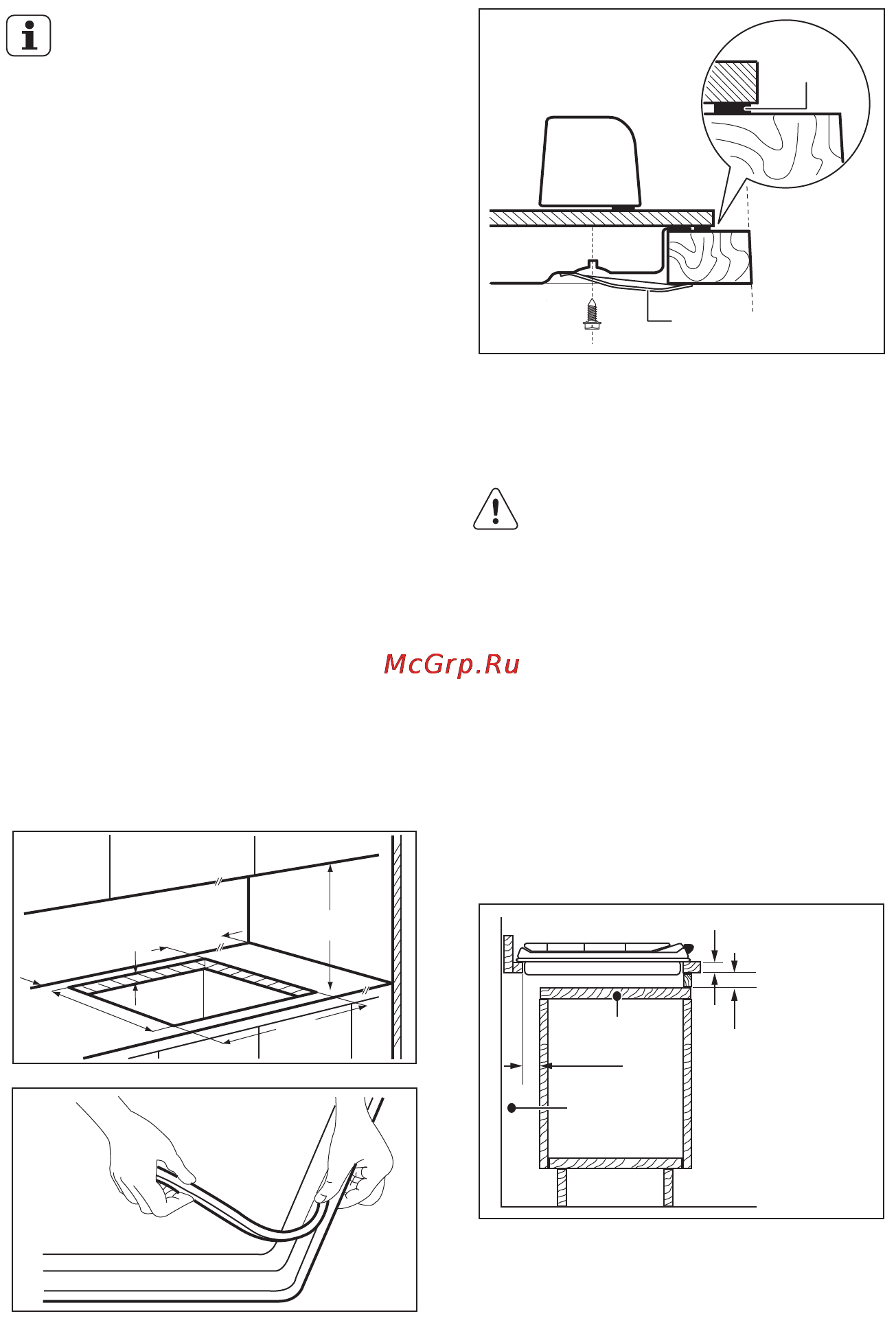

ЋклйЩбЫЩжбЮ
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
B
A
$ идущая в комплекте
герметизирующая прокладка
% идущие в комплекте крепежные
скобы
ЗКЛЗЙЗЏЖЗ
Варочную панель следует
встраивать только в
столешницу с ровной
поверхностью.
ЋзаезЯжзклб
ЫклйЩбЫЩжбш
Панель, установленная под варочной
панелью, должна легко сниматься для
обеспечения доступа к узлам,
нуждающимся в техническом
обслуживании.
ГмозжжфвсгЩнкЭЫЮйпЮв
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
$ Съемная панель
% Пространство для подключения
проводов
ГмозжжфвсгЩнкЭмозЫфесгЩнзе
Из соображений безопасности, а
также для упрощения процедуры
извлечения духового шкафа из шкафа,
ЙМККГБВ
