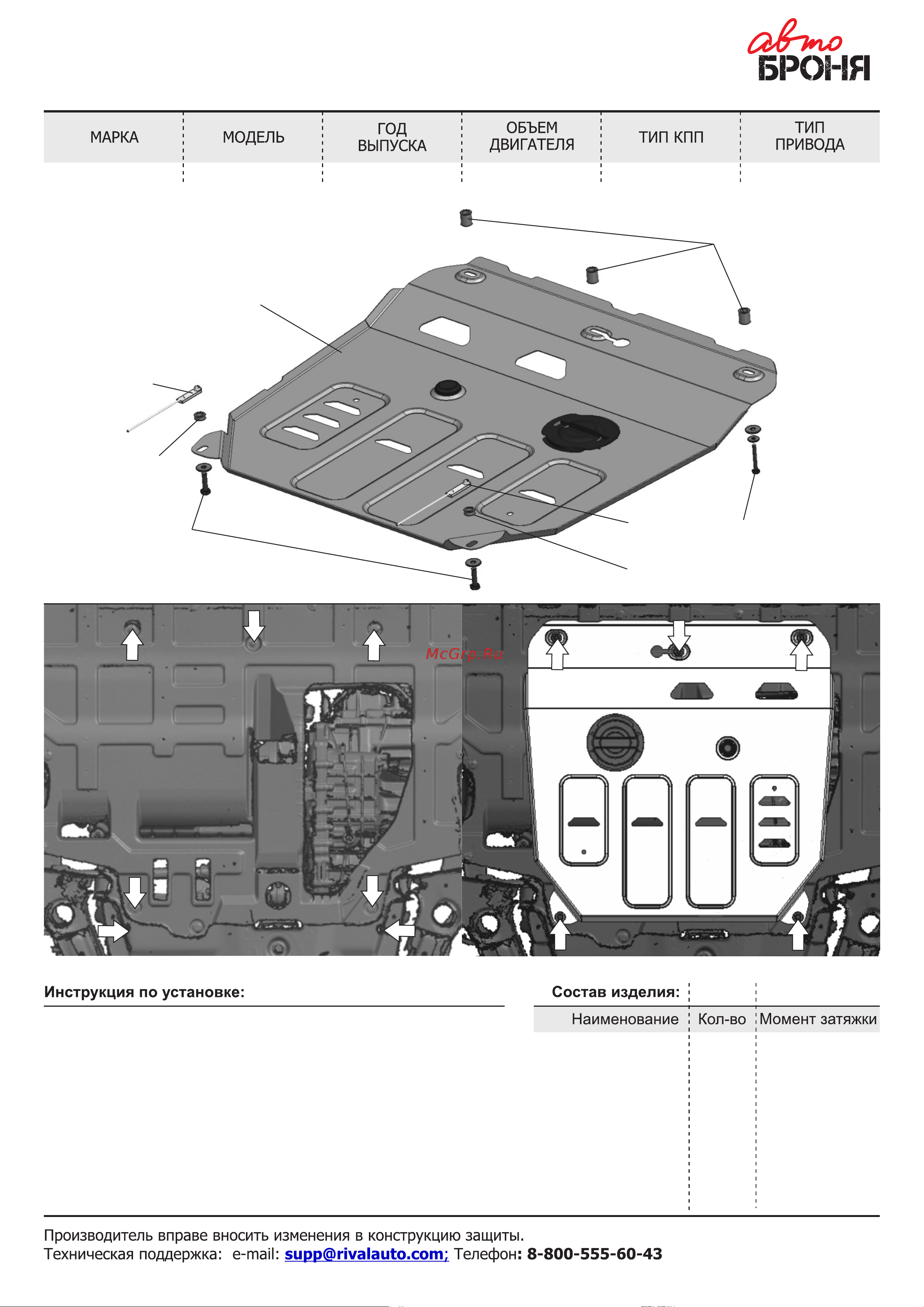

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА КАРТЕРА + КПП

111.08912.1

Болт М6х45

Болт М8х30

Шайба 6 увелич

Шайба 8 увелич

Гайка закладная М8

Защита

Втулка 6мм

Втулка 20мм

3 шт.

2 шт.

3 шт.

5 шт.

2 шт.

1 шт.

2 шт.

3 шт.

9 Нм

24 Нм

Uni-V

2023-

1.5T

АКПП

ПЕРЕДНИЙ

Changan

Болт М8х30

Шайба 8 увелич

Гайка

закладная М8

Защита

Болт М6х45

Шайба 6 увелич

Шайба 8 увелич

Втулка 20мм

Втулка 6мм

Гайка

закладная М8

Втулка 6мм

1. Демонтировать штатный крепеж пыльника в отверстиях (А, Б и В).

2. Установить гайки закладные М8 над отверстиями (В) через отверстия (Г).

3. Вкрутить на несколько оборотов болт М6х45 с втулкой 20мм и шайбами 6, 8

в штатное резьбовое отверстие (А).

4. Установить защиту: завести переднюю часть защиты открытым пазом на

закрученный болт М6х45 в отверстие (Д). Заднюю часть защиты закрепить к

установленным гайкам закладным М8 в отверстия (Е) болтами М8х30 через втулки 6мм.

5. Закрепить переднюю часть защиты болтами М6х45 и шайбами 6, 8 через втулки 20мм

к штатным резьбовым отверстиям (Ж).

6. Затянуть все резьбовые соединения с необходимым усилием. Использование

пневмоинструмента запрещено.
