Руководство по эксплуатации ЕМ341 00 000 РЭ U RU

■ Порядок установки:

1. Определить место установки плиты и установить плиту.

2. Провести разметку положения отверстия под установку дюбеля, для чего от угла стола

плиты провести линии на расстоянии 20мм и 100мм согласно рисунку (рис.2) и отметить точку

их пересечения. Отодвинуть плиту.

3. Просверлить отверстие в точке разметки под дюбель сверлом Æ8 мм глубиной 40-45мм.

4. Забить в отверстие дюбель и ввернуь в него шуруп-полукольцо до упора.

5. Продеть через крайнее звено цепочки винт-саморез и отверткой завернуть его в отверстие

цапфы плиты.

6. Установить плиту на рабочее место и надеть звено цепочки на крюк шурупа-полукольцо,

обеспечивая ее натяжение.

ВНИМАНИЕ! После установки плиты удалить с поверхности конфорки информаци-

онную наклейку. Запрещается включать конфорку при наличии на ней этикетки. Если

после удаления этикетки на конфорке остался клеевой слой, то для его удаления

в плитах типа ЕМ необходимо прогреть конфорку в течении 5 мин. без посуды на

максимальной мощности и охладить до комнатной температуры. Остатки сгорев-

шего клея убрать салфеткой. Для плит типа ЕС удалите остатки клеевого слоя со

стеклокерамической поверхности с помощью уайт-спирита.

! После установки плиты Вы можете удалить со стекла дверцы жарочного шкафа

декоративные и информационные наклейки.

4. ПОДКЛЮЧЕНИЕ

■ Плита должна быть подключена только персо налом специализированных организаций,

имеющих право установки и обслуживания электрических плит.

■ При подключении плиты необходимо убедиться, что характеристики электрической сети

соответствуют характеристикам, указанным на фирменной табличке плиты.

■ Необходимо проверить, могут ли предохранители или автоматические выключатели и провода

выдержать ту нагрузку, которую они уже несут, и дополнительную от вновь устанавливаемой

плиты.

■ Электробезопасность плиты гарантирована только при наличии эффективного заземления,

выполненного в соответствии с действующими стандартами по безопасности.

ПОМНИТЕ! Не рекомендуется использование переходников, сдвоенных и более ро-

зеток, удлинителей.

ПОМНИТЕ! После установки плиты на место обязательно проверьте положение шнура

питания. Он не должен раcполагаться рядом с нагревающимися частями плиты. Во

время работы плиты задняя стенка жарочного шкафа сильно нагревается, поэтому

располагайте шнур питания вне зоны нагрева.

ВНИМАНИЕ! При первоначальном подключении плиты к электросети возможно

подсвечивание сигнальной лампочки индикации терморегулятора. При дальней-

шем использовании жарочного шкафа подсвечивание сигнальной лампочки исче-

зает.

4.1. ПОДСОЕДИНЕНИЕ ШНУРА ПИТАНИЯ

■ Плита подключается к электросети однофазного переменного тока номинальным напряжением

230 В и частотой 50 Гц. Розетка должна находиться в легкодоступном месте. Плита, поставленная на

рабочее место, не должна ее закрывать.

■ Если плита поставляется без шнура питания, то необходимо подобрать для него провод и штеп-

сельное соединение (вилка - розетка). Провод должен быть типа Н05 RR-F3G 2.5 мм

или Н05

VV - F3G 2.5 мм

по международной класси-

фикации, длиной не менее 1,5 м. Штепсельное

соединение должно быть рассчитано на ток не

менее 32 А.

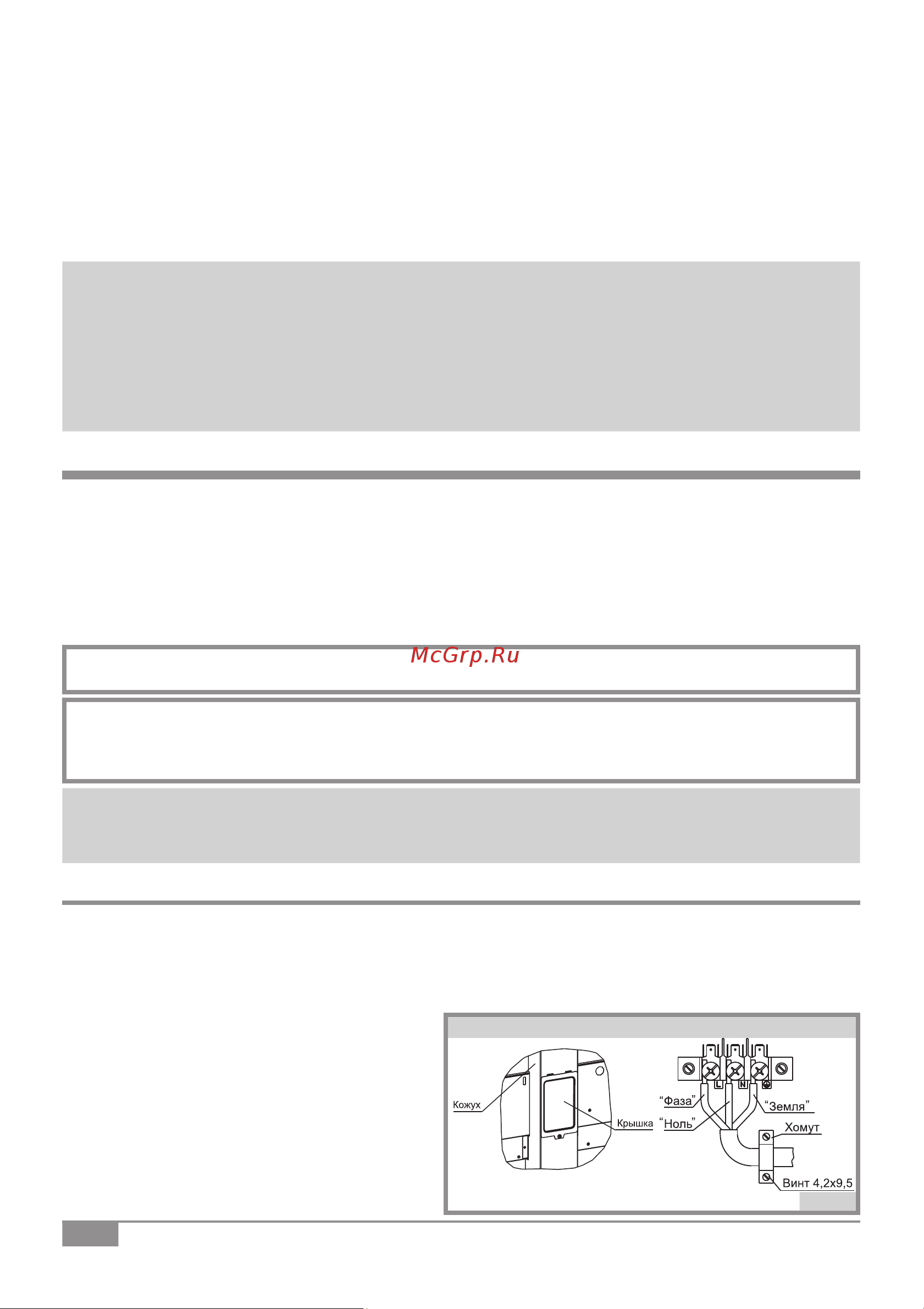

■ Подсоединение к трехполюсной сетевой ко-

лодке, расположенной в кожухе, производить

согласно схемы (рис.3):

Кабель должен быть надежно закреплен хомутом

внутри сетевой колодки, под хомут устанавлива-

ется резиновая втулка.

Кабель должен свободно размещаться между

плитой и стеной и проложен в стороне от венти-

рис. 3

Подсоединение шнура питания
