Руководство по монтажу и эксплуатации. Электрические кран-водонагреватели проточного типа серий BEF, BKF

5. Не подключая кран к электрической сети, с помощью ручки-регулятора откройте

максимальный поток воды. Поворачивайте ручку-регулятор влево/вправо (вверх/

вниз, в зависимости от модели крана) для того, чтобы камера нагрева заполнилась

водой. Не перекрывайте воду до тех пор, пока она не будет выходить из крана

равномерной струей, без пузырьков воздуха.

6. Подключите кран к электрической сети, кран готов к работе.

6.2. Установка съёмной модели крана

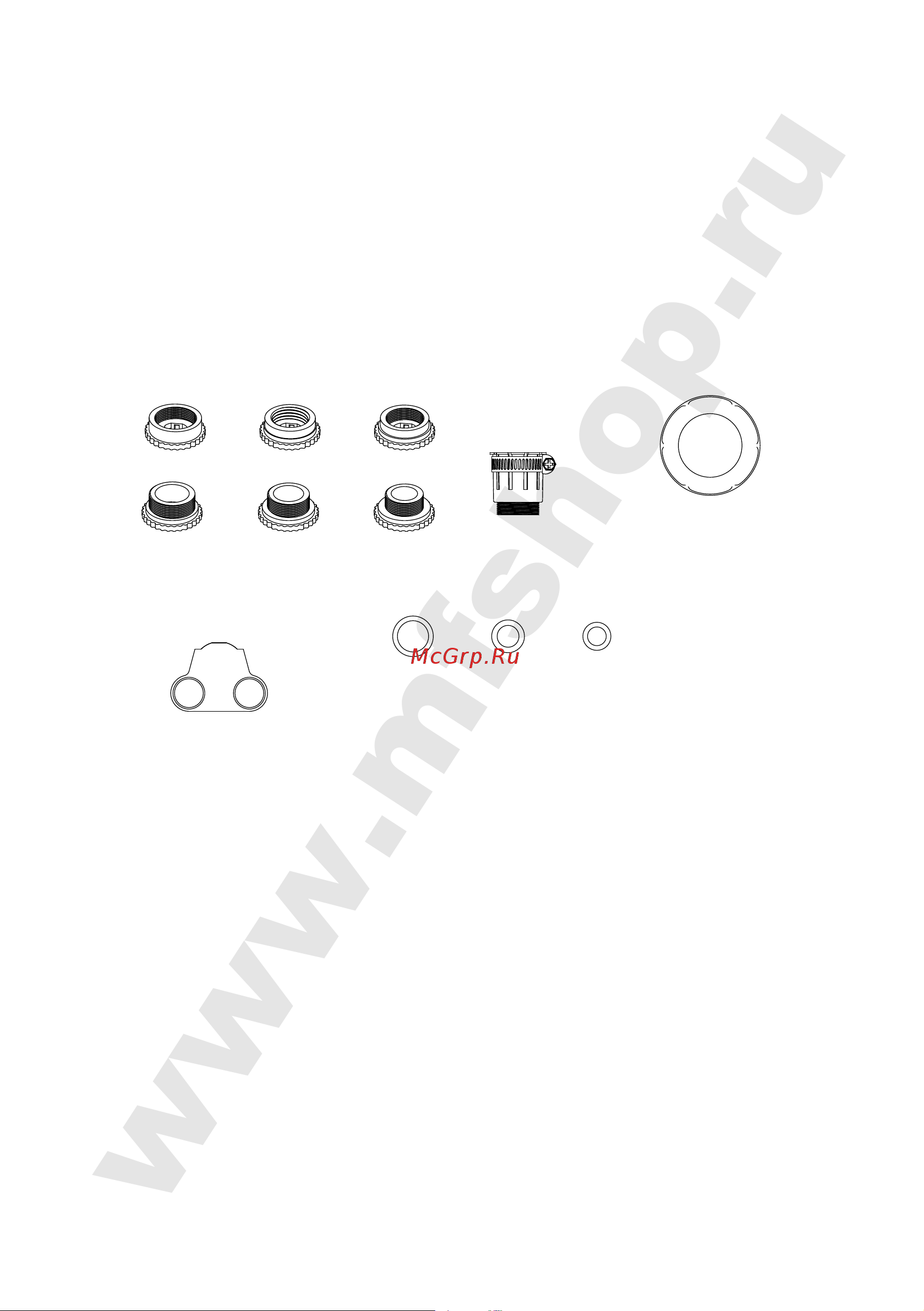

Комплектующие детали, использующиеся для монтажа крана модели BEF-019A

показаны на рис. 4.

В зависимости отконструкции излива (с сетчатым аэратором или без), атакже

способа соединения аэратора (наружная резьба или внутренняя), возможны три

способа установки крана-водонагревателя (см. рис. 5, 6, 7).

Порядок установки:

1. Демонтируйте изизлива штатный аэратор. Если аэратор визливе неустановлен/

предусмотрен перейдите кпункту 3 данной последовательности действий.

2. В зависимости отрасположения резьбы навыходном отверстии излива (внутри

или снаружи), поднесите присоединительную крышку крана котверстию излива

(рис. 6) или наденьте её непосредственно наизлив (рис. 5). Используя подходя-

щую поразмеру прокладку (малую или среднюю) установите переходную муфту

навыходном отверстии излива. Установите лопатку ключа впрорези натыльной

стороне муфты ивращая ключ почасовой стрелке закрепите муфту (с крышкой)

наизливе.

3. Если, излив неимеет аэратора, используйте универсальную переходную муфту.

Наденьте универсальную муфту на излив изакрепите её спомощью червячного

хомута. Внутри универсальной муфты находится извлекаемая уплотнительная

втулка, спомощью которой можно регулировать присоединительный размер

Переходные муфты

Приспособление

для монтажа

Крепление

Прокладки

М22×1 М20×1G½

М24×1

Ключ

Присоединительная

крышка

Большая Средняя Малая

М20×1

М22×1

Универсальная

16…25 мм

М22×1

Рис. 4
