Защита

Кронштейн

Болт М8х25

Шайба 8

Гайка закладная М8

1 шт.

2 шт.

6 шт.

4 шт.

333.0604.1

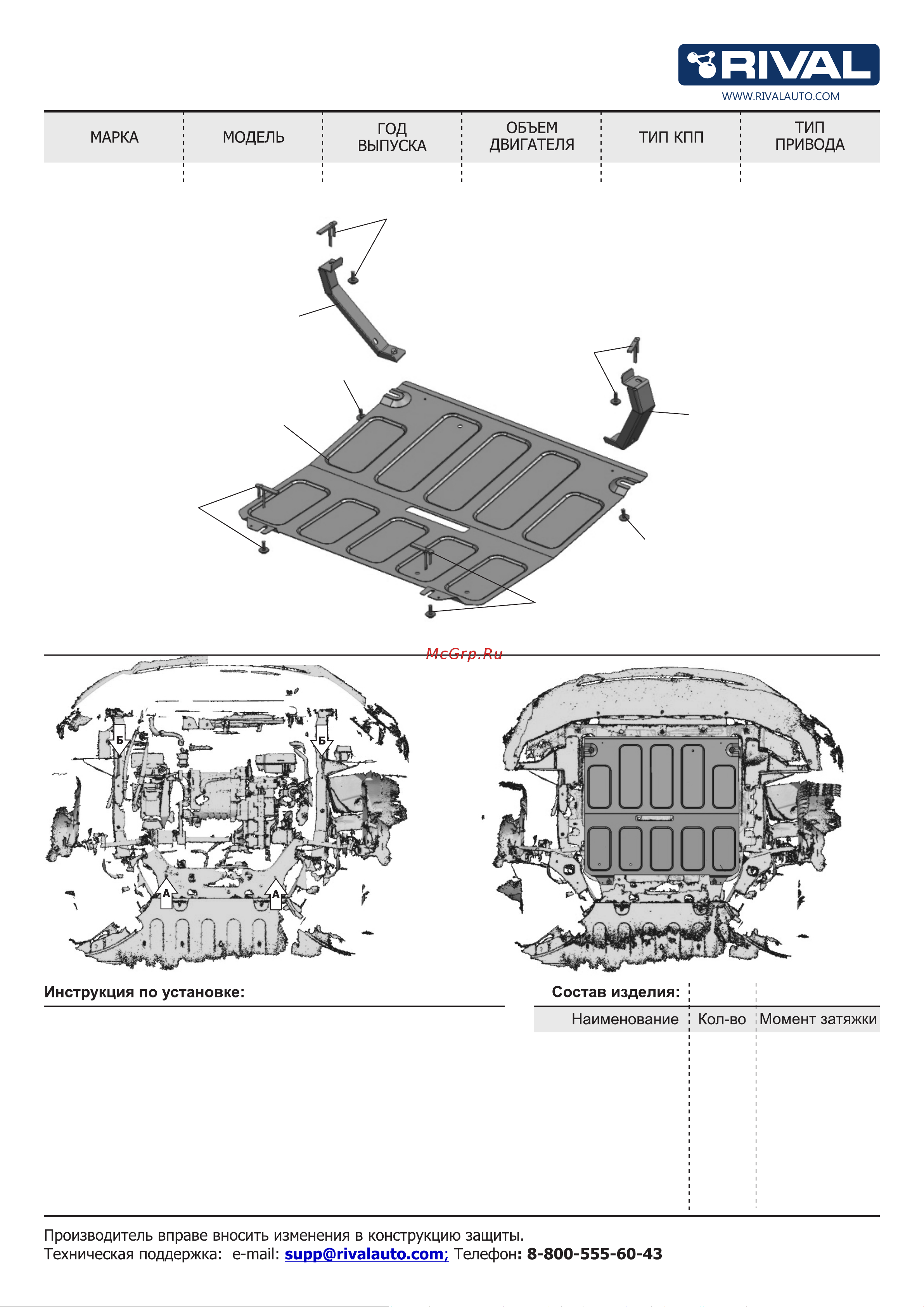

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА ЭЛЕКТРОДВИГАТЕЛЯ

24 Нм

1. Снять штатный пыльник.

2. Установить гайки закладные М8 в отверстия (А и Б), разогнуть усики.

3. Установить кронштейны, закрепить болтами М8х25 с шайбами 8 к гайкам

закладным М8 в позиция (Б).

4. Временно установить пыльник. Подрезать пыльник в местах касания с кронштейнами.

Разметить отверстия напротив крепежных точек на кронштейнах. Снять пыльник.

5. Сделать отверстия D=20мм в пыльнике.

6. Установить штатный пыльник.

7. Вкрутить на несколько оборотов болты М8х25 с шайбами в гайки закладные М8

в позициях (А).

8. Установить защиту: заднюю часть завести на установленные болты М8 в

позициях (А), переднюю часть закрепить болтами М8х25 с шайбами 8 к кронштейнам.

9. Затянуть все резьбовые соединения с необходимым усилием. Использование

пневмоинструмента запрещено.

EVOLUTE I-JOY 2022- -

ПЕРЕДНИЙ

Защита

Гайка закладная М8

Болт 8х25

Шайба 8

Гайка закладная М8

Болт 8х25

Шайба 8

Гайка закладная М8

Болт 8х25

Шайба 8

Гайка закладная М8

Болт 8х25

Шайба 8

Болт 8х25

Шайба 8

Болт 8х25

Шайба 8

Кронштейн
