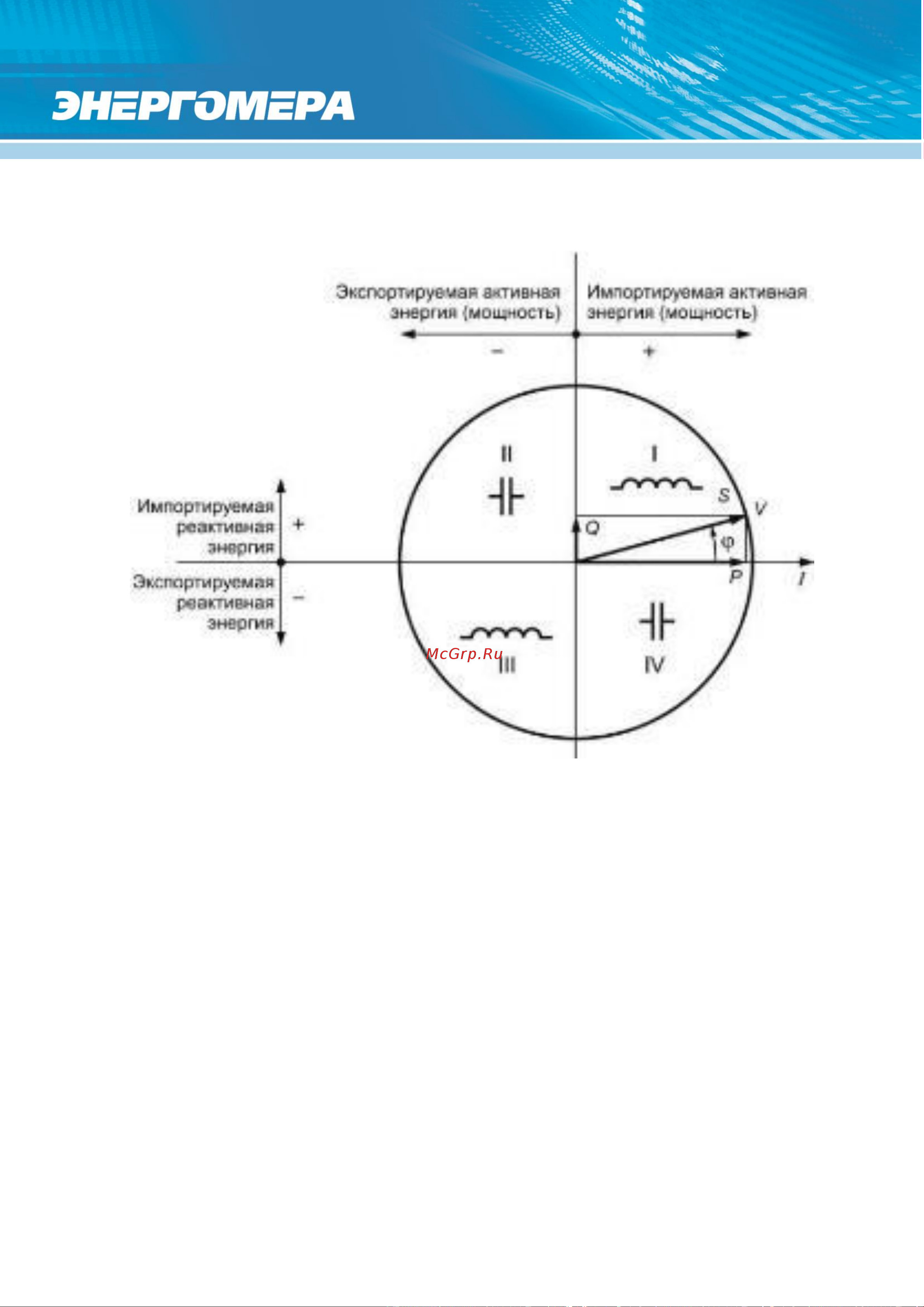

Диаграмма распределения активной и реактивной энергии (мощности) по квад-

рантам приведена на рисунке ниже.

- активная энергия импортируется (A+), если вектор полной мощности

V находится в I или IV квадрантах;

- активная энергия экспортируется (A-), если вектор полной мощности

V находится во II или в III квадрантах;

- реактивная энергия импортируется (R+), если вектор полной мощно-

сти V находится в квадрантах I или II;

- реактивная энергия экспортируется (R-), если вектор полной мощно-

сти V находится в квадрантах III или IV.
