133

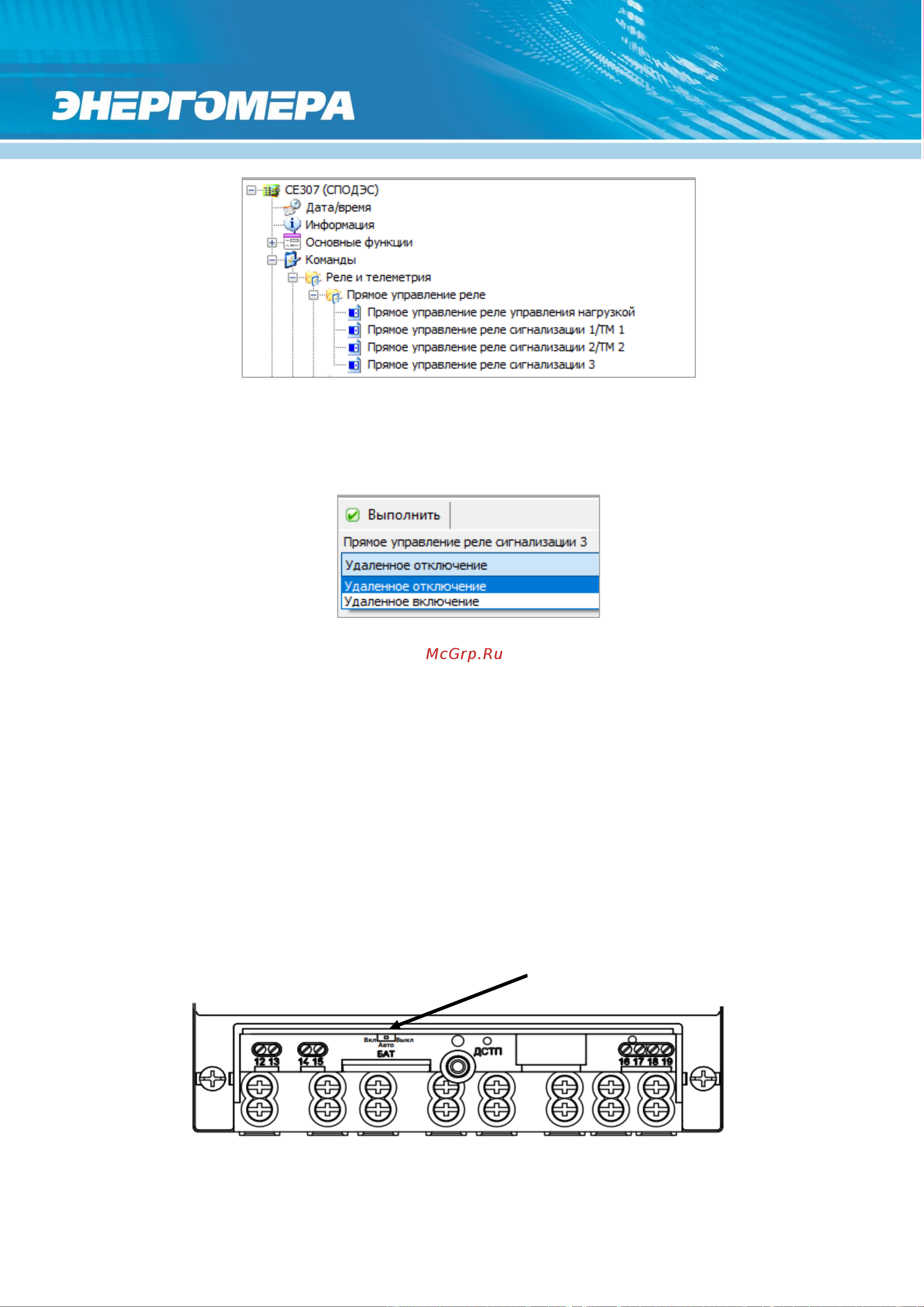

Рисунок 82 – Прямое управление реле

Действия, приводящие реле в рабочее состояние изображены на рисунке

ниже.

Рисунок 83 – Управление реле.

Время защитного интервала между переключениями контактов реле из со-

стояния «Подключено» в «Отключено» и наоборот, составляет для РС1=1сек, для

реле РУН=6сек. При подаче питания на счетчик и попытке изменения состояния

контактов реле, данный интервал так же выдерживается.

6.8.8 Функция блокировки РУН.

В счетчиках имеется дополнительная функция включения/отключения РУН с

помощью переключателя реле управления нагрузкой, см. рисунок ниже.

Переключатель реле

управления нагрузкой
