136

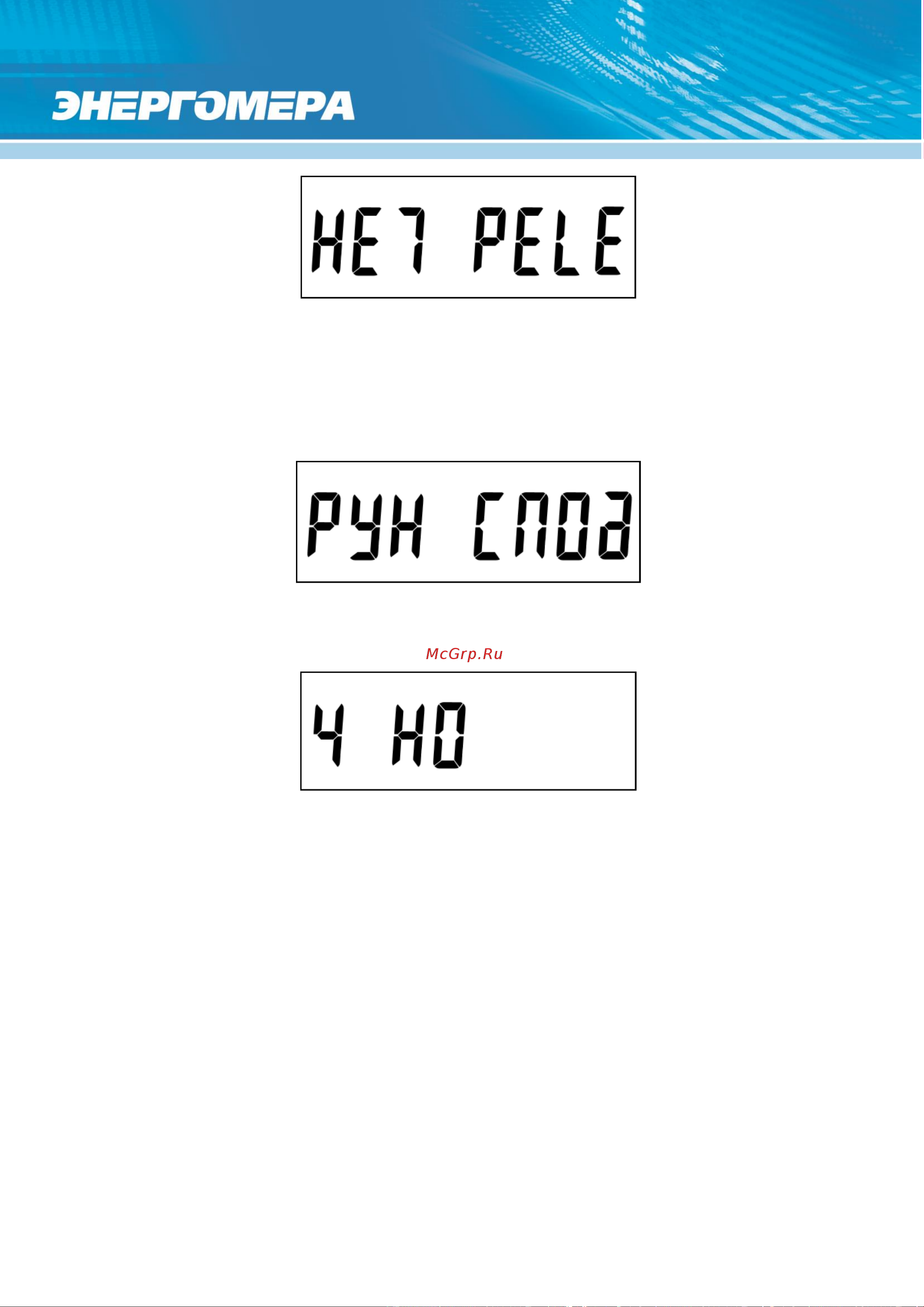

Рисунок 85 – Сообщение «НЕТ РЕЛЕ»

Информация о реле управления нагрузки выводится в двух кадрах:

- в первом кадре отображается наличие РУН и алгоритм управления нагруз-

кой СПОДЭС, см. рисунок ниже:

Рисунок 86 – Настройка РУН на работу по алгоритму СПОДЭС

- во втором кадре отображается состояние РУН, см. рисунок ниже:

Рисунок 87 – Состояние реле

На ЖКИ отображено: 4 – номер реле, т.е. наличие РУН, НО – РУН в нормаль-

ном состоянии, т.е. замкнуто.

Если контакты РУН находятся в состоянии «разомкнуто», то на ЖКИ выво-

дится:
