3.8.7 Счетчики СЕ 307 исполнения Q (см. таблицу 3) имеют встроенное трех-

фазное реле управления нагрузкой потребителя.

Коммутационные характеристики реле управления нагрузкой приведены в таб-

лице 6. Функции реле и импульсных выходов приведены в п. 6.8.

3.8.8 Описание отображаемой информации

на жидкокристаллическом индика-

торе представлено на рисунке ниже

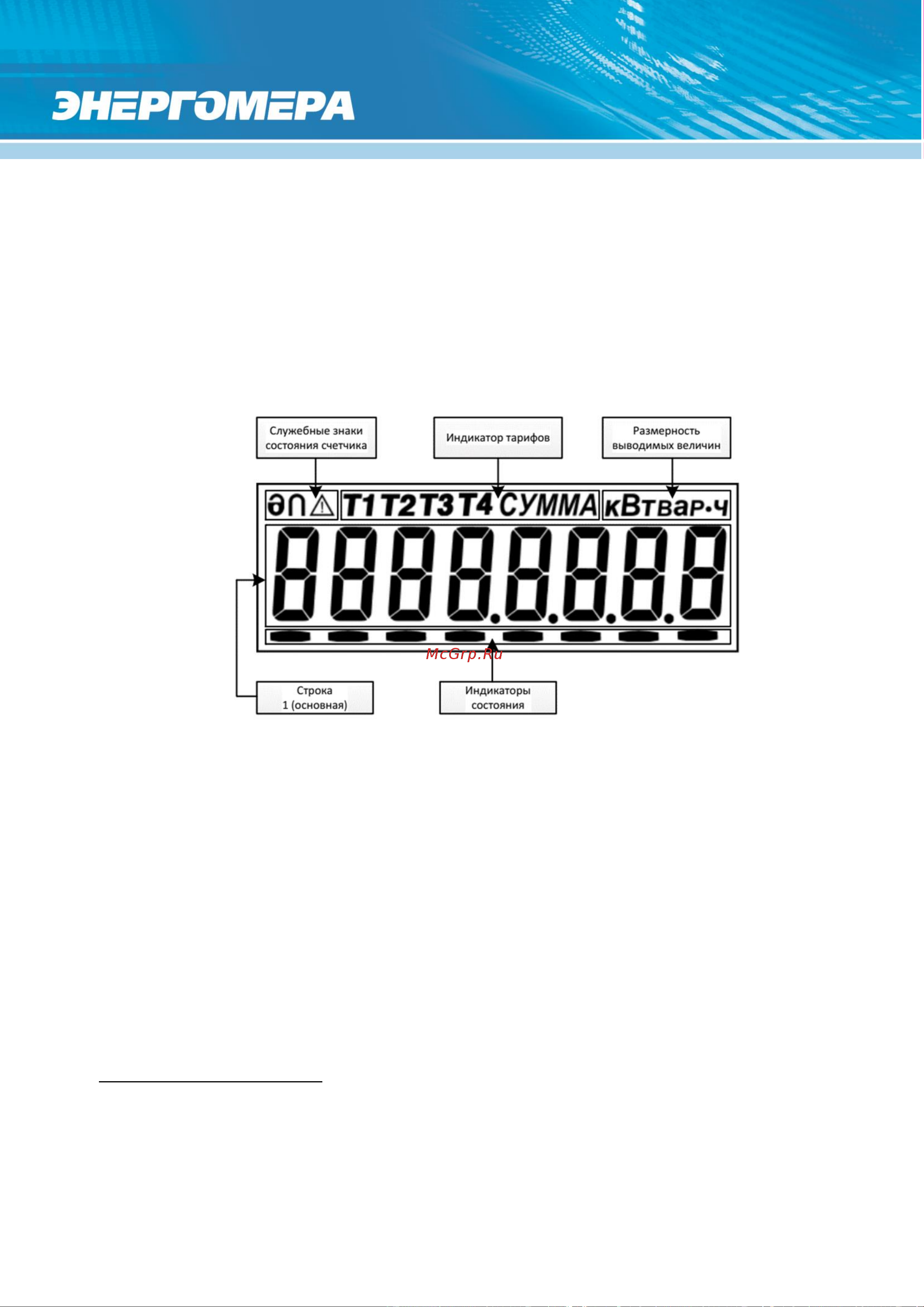

Рисунок 4 – Вид ЖКИ счетчика.

ЖКИ используется для отображения измеренных и накопленных величин,

вспомогательных параметров и сообщений.

Информация на ЖКИ представлена в виде нескольких групп различного

назначения. На ЖКИ могут отображаться служебные знаки состояния счетчика,

численные данные, номер действующего тарифа, так и единицы размерности дан-

ных представленные на русском языке.

Если информация на ЖКИ счетчика не соответствует рисунку – счетчик неисправен.

Подробную информацию см. п. 7.
