31

контакты 12 –

контакт импульсного выхода +TM (+РС1);

контакты 13 –

контакт импульсного выхода -TM (-РС1);

контакты 14, 15 –

контакт реле сигнализации 3 (РС3);

контакт 16 –

контакт интерфейса EIA-485 (А);

контакт 17 –

контакт интерфейса EIA-485 (B);

контакт 18 –

«общий» контакт интерфейса EIA-485 «GND»;

контакт 19 –

БАТ –

не используется;

отсек резервного батарейного питания;

а) обозначения контактов счетчика СЕ 307 R34

а) обозначение контактов счетчика с

Ethernet модулем

б) обозначение контактов счетчика с

GSM модулем

в) обозначение контактов счетчика с

интерфейсом EIA-485

в) обозначение контактов счетчика с

интерфейсом PLC

контакты 12 –

контакт импульсного выхода +TM (+РС1);

контакты 13 –

контакт импульсного выхода -TM (-РС1);

контакты 14, 15 –

контакт реле сигнализации 3 (РС3);

контакт 16 –

контакт интерфейса EIA-485 (А);

контакт 17 –

контакт интерфейса EIA-485 (B);

контакт 18 –

«общий» контакт интерфейса EIA-485 «GND»;

контакт 19 –

БАТ –

Х1 –

Х2 –

не используется;

отсек резервного батарейного питания;

разъём для подключения антенны;

разъём SIM- держателя

б) обозначения контактов счетчика СЕ 307 S35

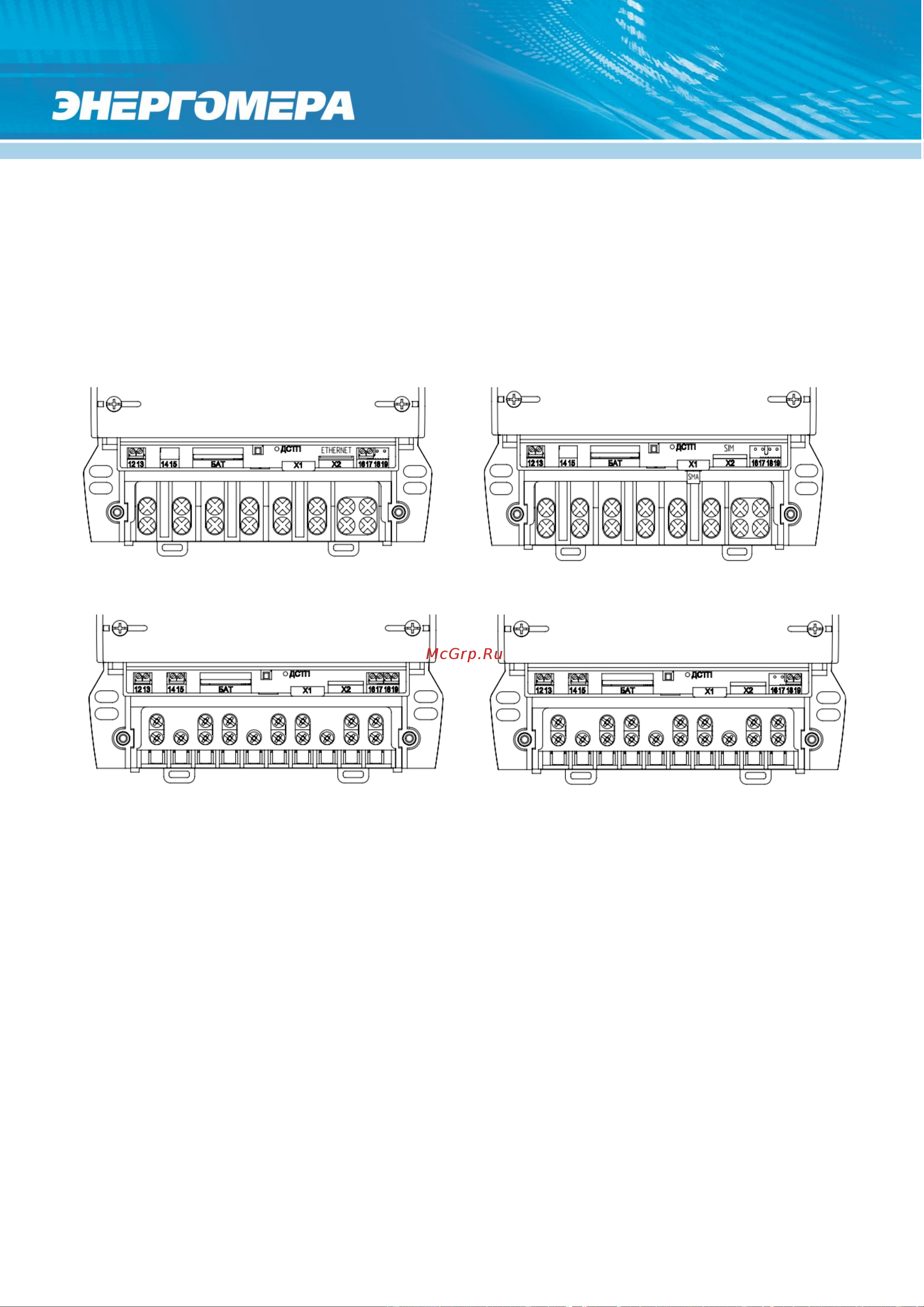

Рисунок 6 – Обозначение контактов СЕ 307
