5.3 Установка связи со счетчиком

5.3.1 Подготовка к установке связи

Подключить интерфейс счетчика к ПЭВМ согласно схемам под-

ключения, указанным в п. 4.8.

Для программирования или считывания данных со счетчика че-

рез интерфейс достаточно подать номинальное переменное напряжение (см.

таблицу 5) на любую одну фазу счетчика и ноль.

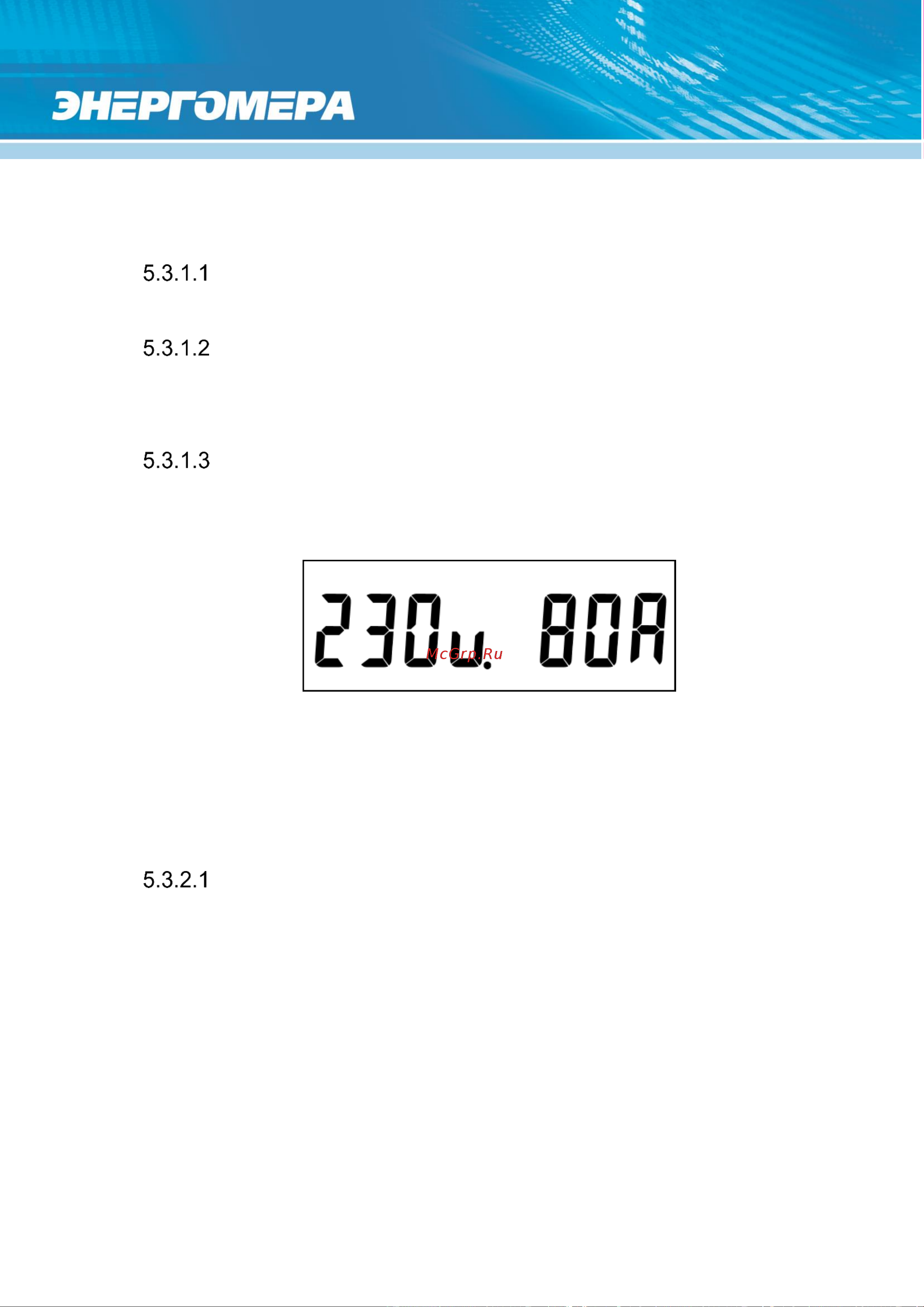

При подаче напряжения на счетчик, на ЖКИ в течение 2 секунд

выводится следующая информация: номинальное напряжение и максималь-

ный ток, см. рисунок ниже:

После чего счетчик, в зависимости от настроек индикации, переходит к отоб-

ражению соответствующего кадра отображаемой информации. Так же включается

индикатор «СЕТЬ».

5.3.2 Настройка счетчика для обмена по интерфейсам

Для каждого интерфейса связи предусмотрен следующий набор

настроек:

- скорости обмена для протокола СПОДЭС, см. таблицу 6;

- время активности интерфейса - время по истечение, которого в случае

отсутствия обмена со счетчиком, будет закрыта текущая сессия обмена.

Значение в диапазоне от 2 до 120 с;

- адрес протокола СПОДЭС - это физический адрес (physical server address,
