Т.е. при назначении контактам реле в состоянии «подключено» – «разо-

мкнут» (см. рисунок 60) и выполнении действий по управлению реле («Ко-

манды → Реле и телеметрия → Прямое управление реле → Прямое управ-

ление реле сигнализации 1,2,3» команду «Удалённое включение»), нажать

кнопку «Выполнить» (см. рисунок 81), произойдет размыкание контактов реле.

6.8.2.1.4 Выключено

Контакты реле находятся в состоянии «Разомкнуто» независимо от выпол-

ненных настроек.

Реле управления нагрузкой (РУН)

Работа РУН по алгоритму «СПОДЭС» выполняется в соответствии с

СТО 34.01- 5.1- 006-2021 (см. описание интерфейсного класса «Управление

отключением [Disconnect Control] [IC: 70, Ver: 0]»).

Настройка и управление РС1/ТМ1, РУН выполняется независимо друг от

друга. Также можно выполнить настройку одновременного срабатывания всех

реле по событиям (ТПО AdminTools «Конфигурация→Реле и телеметрия»).

При выборе настройки «Все реле», отдельно запретить реакцию конкретного

реле можно через арбитр.

Алгоритм работа РС1/ТМ1, РУН настраивается в ТПО AdminTools на вкладке

«Конфигурация → Реле и телеметрия → Реакция реле на события».

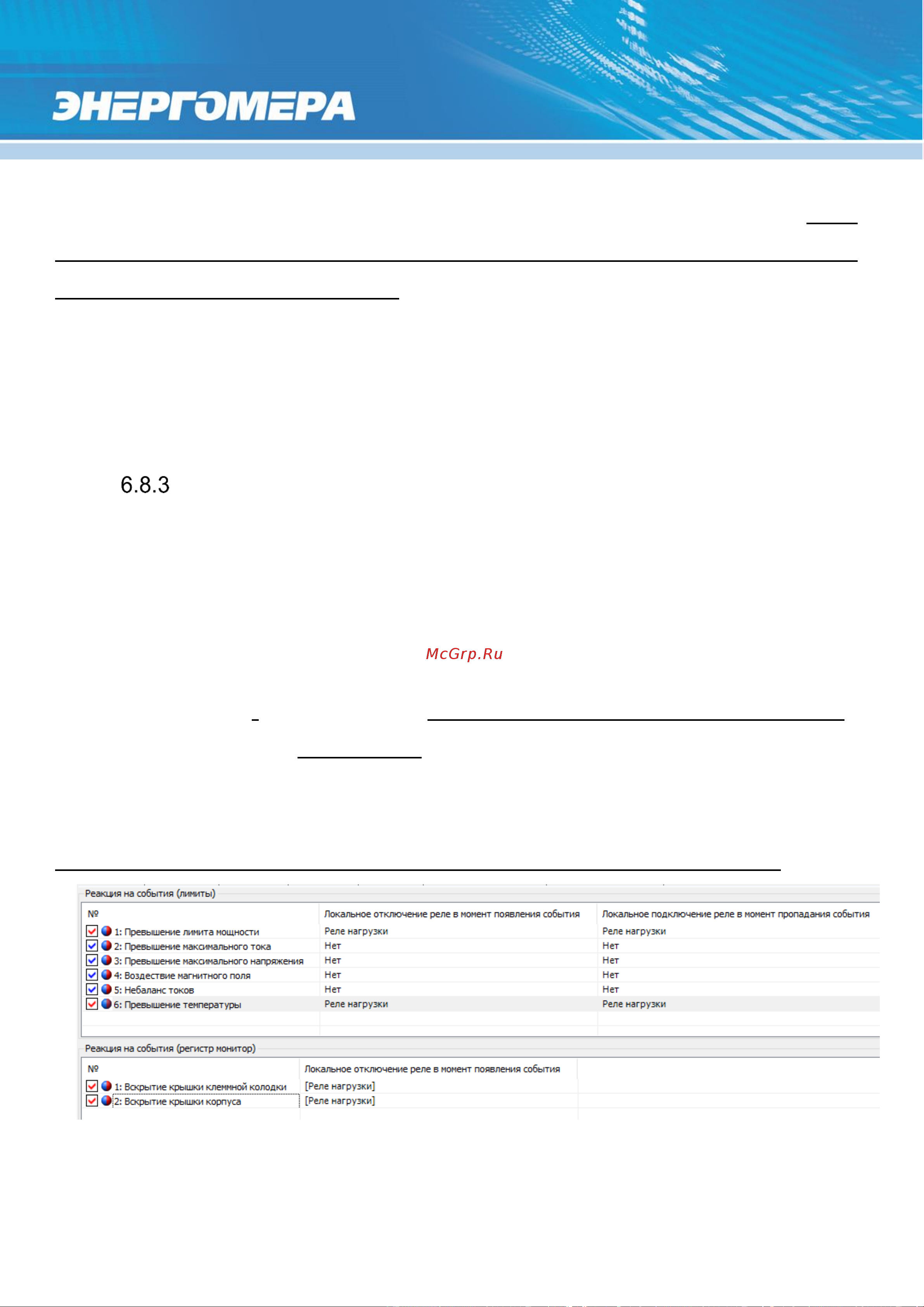

Рисунок 61 – Пример настройки реакции на события
