Рисунок 65 – Настройка управления РС 1/ТМ1 и РУН по событиям по протоколу СПОДЭС

Режимы работы реле делятся на:

Стандартные (с 0 по 6);

Дополнительные (с 129 по 134).

В таблицах и на рисунках ниже, изображены и описаны все разрешенные в

СТО 34.01- 5.1- 006-2021 состояния, переходы и режимы управления реле.

Отключено (0)

Локальное

подключение(k)

Локальное

отключение (m)

Подключено (1)

Удалённое

подключение(a)

Удалённое

отключение (b)

Разрешено

включение (2)

Ручное

подключение (e)

Ручное

отключение (f)

Локальное

отключение (g)

Локальное

подключение (h)

Удалённое

отключение (с)

Удалённое

подключение (d)

Локальное

отключение (s)

Локальное

подключение (p)

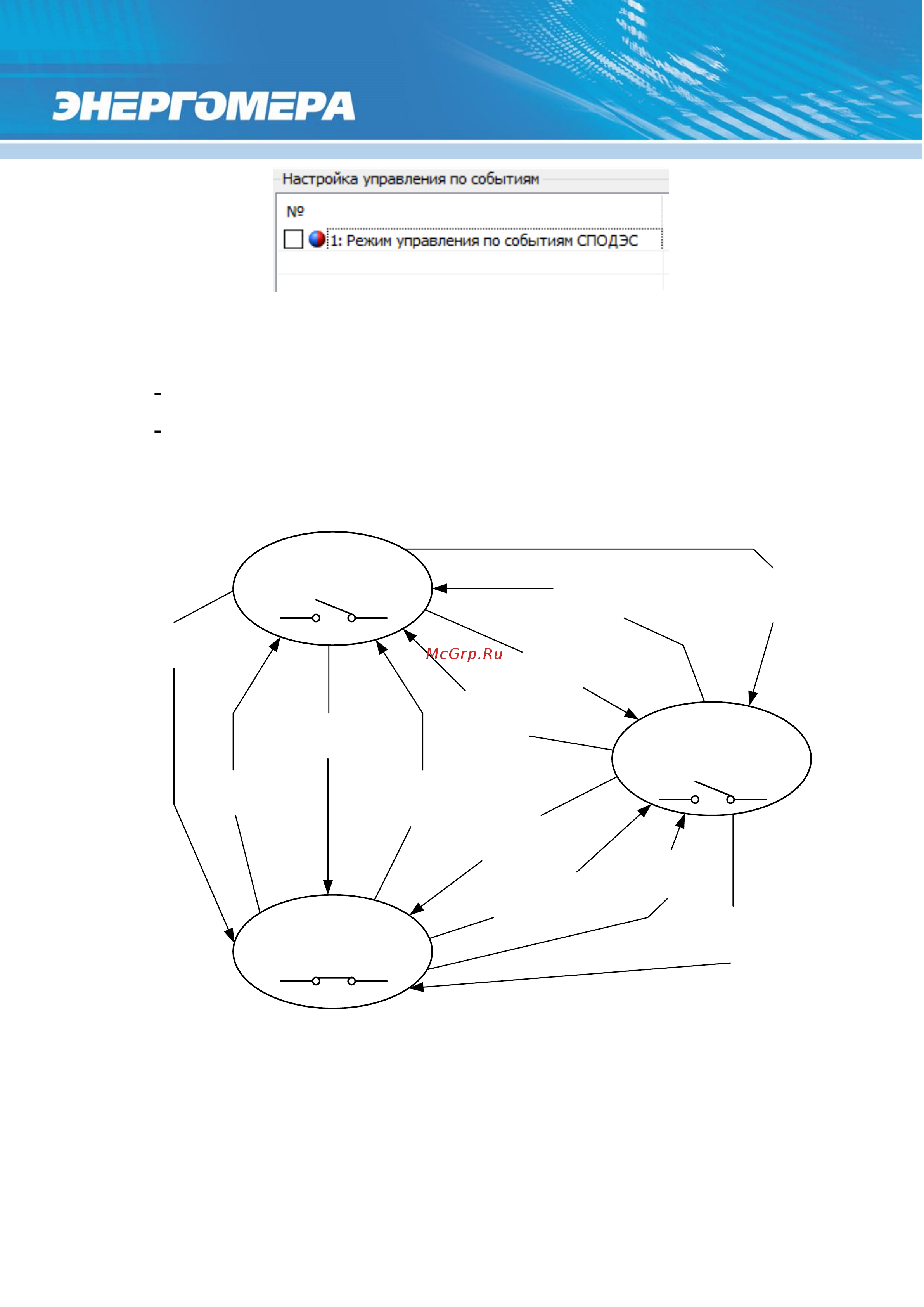

Рисунок 66 – Возможные переходы реле.
