Счетчики СЕ207 исполнения Q (см. таблицу 3) имеют встроенное одно-

фазное реле управления нагрузкой потребителя. Коммутационные характери-

стики реле управления нагрузкой приведены в таблице 6. Функции реле и им-

пульсных выходов приведены в п. 6.8.

Описание отображаемой информации

на жидкокристаллическом

индикаторе представлено на рисунке ниже

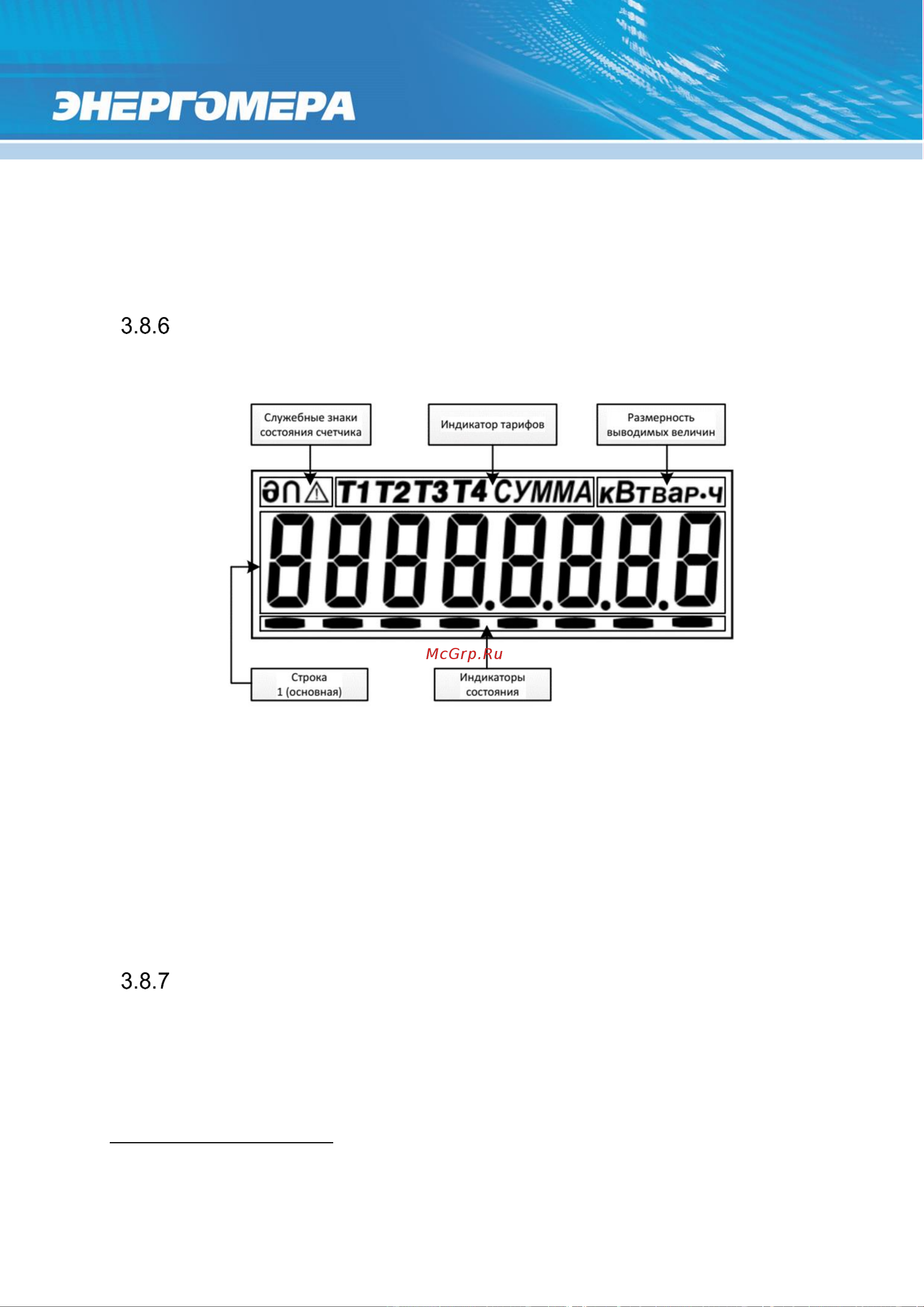

Рисунок 5 – Вид ЖКИ счетчика.

ЖКИ используется для отображения измеренных и накопленных величин,

вспомогательных параметров и сообщений.

Информация на ЖКИ представлена в виде нескольких групп различного

назначения. На ЖКИ могут отображаться служебные знаки состояния счетчика,

численные данные, номер действующего тарифа, так и единицы размерности

данных представленные на русском языке.

Счетчики исполнения «L» (см. таблицу 3) имеют подсветку, управ-

ляемую микроконтроллером. Включение подсветки происходит только при

наличии сетевого напряжения, по нажатию любой из кнопок счетчика («КАДР»,

Если информация на ЖКИ счетчика не соответствует рисунку – счетчик неисправен.

Подробную нформацию см. п. 6.19.
