Изменение заводских установок разрешено только организациям, уполномо-

ченным проводить настройку счетчика (изменение заводских установок рекомен-

дуется проводить до монтажа счетчика на объект).

ВНИМАНИЕ! НАЛИЧИЕ НА ОТСЧЕТНОМ УСТРОЙСТВЕ ПОКАЗАНИЙ

УЧТЕННОЙ ЭНЕРГИИ ЯВЛЯЕТСЯ СЛЕДСТВИЕМ ПОВЕРКИ СЧЕТЧИКА НА

ПРЕДПРИЯТИИ-ИЗГОТОВИТЕЛЕ, А НЕ СВИДЕТЕЛЬСТВОМ ЕГО ИЗНОСА

ИЛИ ЭКСПЛУАТАЦИИ.

Порядок установки

ВНИМАНИЕ! РАБОТЫ ПО ПОДКЛЮЧЕНИЮ СЧЕТЧИКА ПРОИЗВО-

ДИТЬ ПРИ ОБЕСТОЧЕННОЙ СЕТИ!

Подключить счетчик СЕ207 для учета электроэнергии к однофаз-

ной сети переменного тока с номинальным напряжением, указанным на панели

счетчика. Для этого снять клеммную крышку и подключить подводящие провода,

закрепив их в зажимах колодки по схеме включения, нанесенной на клеммной

крышке или на лицевой панели. Схема включения счетчика приведена на ри-

сунке ниже:

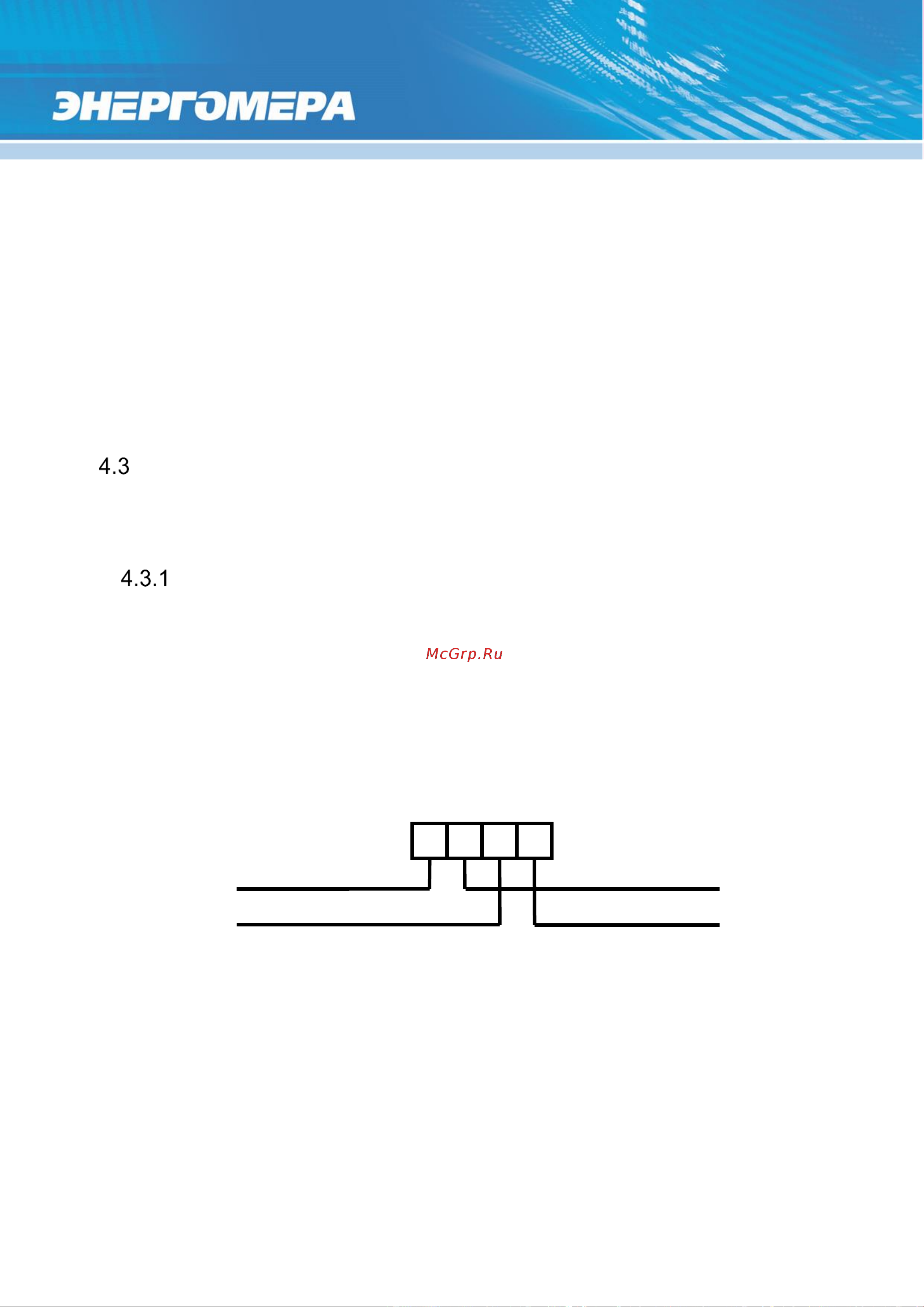

Рисунок 6 – Схема подключения СЕ207

При монтаже счетчиков провод (кабель) необходимо очистить от изоля-

ции примерно на величину, указанную в таблице 7.

Зачищенный участок провода должен быть ровным, без изгибов. Вста-

вить провод в контактный зажим без перекосов. Не допускается попадание в

Uг

Uо

Uн

Uо
