5.7 Выберите оптимальную схему подключения и рассчитайте длину установочных

проводов.

5.8 В случае, когда система теплого пола собирается из 2х или более комплектов,

следует использовать распаечные коробки (в комплект не входят). Тоесть сначала

установочные провода соединяются в коробке, а затем, при помощи дополнительных

установочных проводов (в комплект не входят) соответствующего сечения, подсоеди-

няются к терморегулятору.

ВНИМАНИЕ! При такой схеме подключения правильно подбираете сечения проводов

и рассчитывайте нагрузку на терморегулятор.

5.9 Подготовьте установочные провода. Для этого нарежьте необходимые длины

и снимите изоляцию на глубину 8-10 мм. Вставьте в контактный зажим 1 или 2 (в за-

висимости от схемы подключения) установочных провода и обожмите их при помощи

пассатижей.

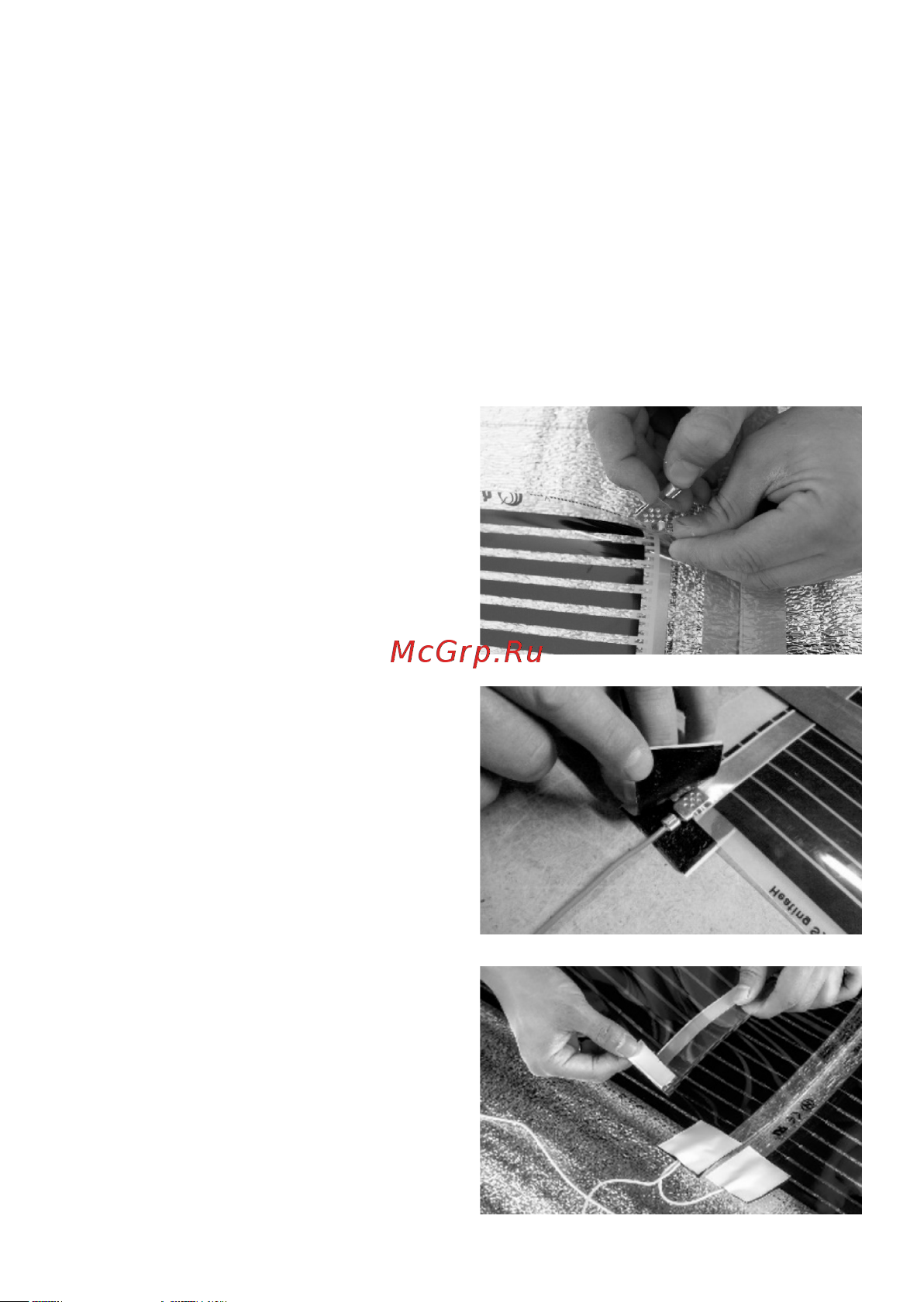

5.10 Смонтируйте на медную токоведу-

щую шину контактный зажим (1 сторона

зажима внутри пленки, другая – со сто-

роны медной шины). Обожмите медную

шину при помощи зажима, как показано

на фото.

5.11 Изолируйте место соединения при

помощи битумной изоляции (2 отрезка).

Поместите контактную группу строго по

центру изоляции и зажмите ее с 2-х сто-

рон, как показано на фото 3.

5.12 Заизолируйте линии отреза токове-

дущей шины в местах, где не установле-

ны зажимы (фото 4).
