24’’

3 6 10 5 4 12 11

1 2 7 8 9

32", 39", 43"

1 2 3 4 5 7

12 11 10 9

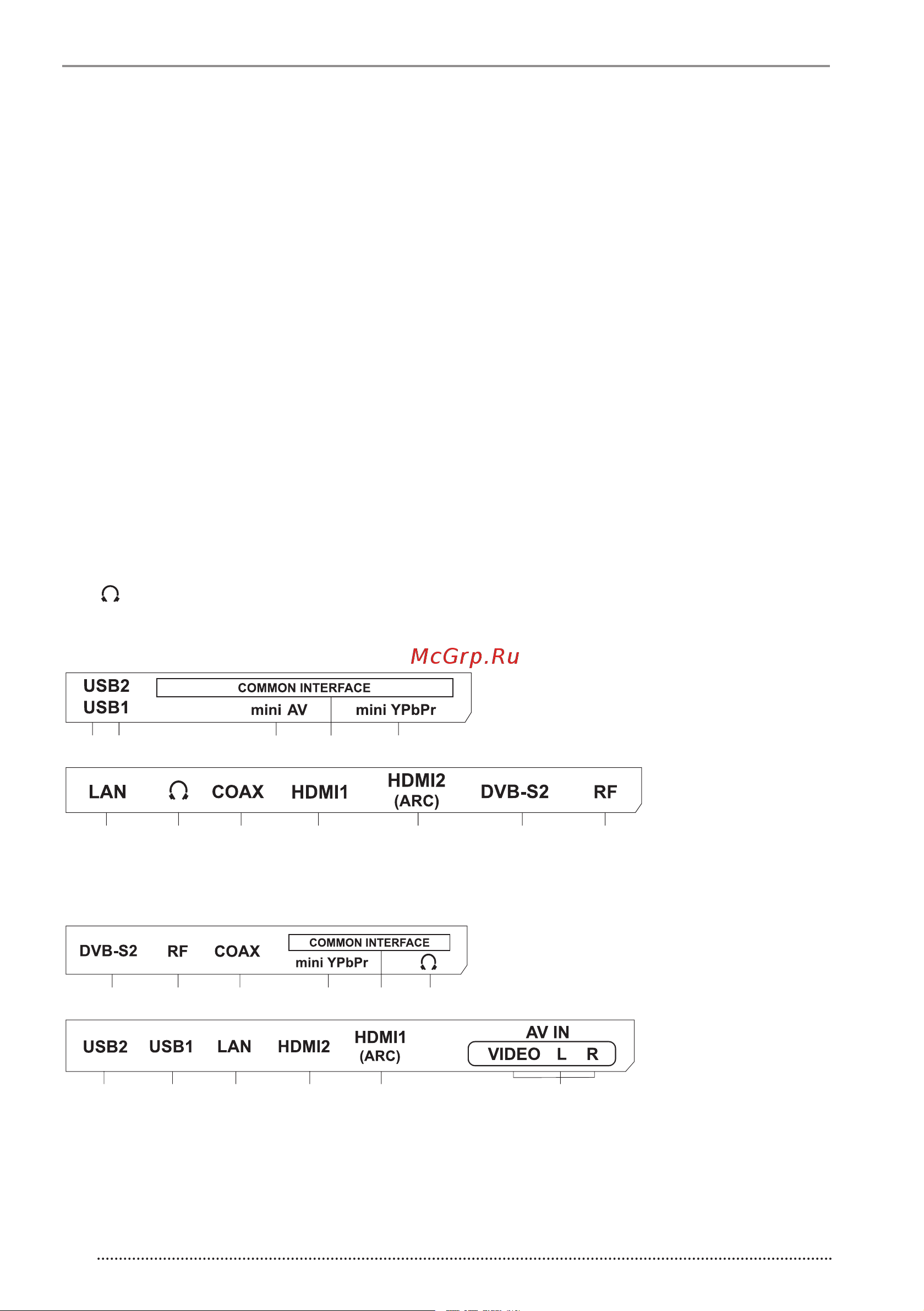

Задняя панель

1. USB 2 – Разъем для подключения устройств USB (ра-

ботает в режиме Медиаплеер).

2. USB 1 – Разъем для подключения устройств USB (ра-

ботает в режиме Медиаплеер).

3. LAN – Разъем локальной сети LAN RJ-45. Для под-

ключения к сети используйте кабель LAN со штекером

RJ-45 (в комплект поставки не входит).

4. HDMI2 – Вход для HDMI, интерфейс для подачи сигна-

ла высокой четкости (+ARC для 24").

5. HDMI1 (ARC) – Вход для HDMI, интерфейс для под-

ключения внешней аудиосистемы по обратному звуко-

вому каналу ARC (кроме моделей 24")

6. – разъем для подключения наушников.

7. AV IN (Video/L/R)* – Входные разъемы телевизора

для подключения левого/правого аудиоканалов раз-

личных внешних источников при композитном внеш-

нем сигнале.

8. COMMON INTERFACE – Cлот для подключения

CAM-модуля.

9. mini YPbPr – Входной разъем телевизора для под-

ключения компонентного внешнего сигнала. Подклю-

чение осуществляется с помощью переходника (ка-

бель-адаптер YPbPr в комплект поставки не входит).

10. COAX – Коаксиальный цифровой выход звука.

11. RF – Антенный вход (75 Ом).

12. DVB-S2 – Вход для спутниковой антенны.

ЗАДНЯЯ ПАНЕЛЬ

*Примечание:

На модели с диагональю экрана 24" установлен разъем

mini AV (требуется переходник 3,5 мм – 3хRCA).
