Установка
Реле предназначено для эксплуатации внутри
помещений при температуре –5...+45 °С.
Минимизируйте риск попадания влаги и жидкости
в месте установки.
Для защиты от короткого замыкания и превышения
мощности в цепи нагрузки реле устанавливают после
защитного автоматического выключателя в распре-
делительном щитке, в разрыв фазного провода.
Для защиты человека от поражения электрическим
током утечки установите устройство защитного
отключения.
Для защиты от перенапряжений вызванных разрядами
молний совместно с реле применяйте разрядники.
Устанавливаются они на вводе в здание в соответствии
со своей инструкцией.
Сечение кабелей электропроводки, к которой
подключается реле, должно соответствовать величине
электрического тока, потребляемого нагрузкой.
PR
Технический паспорт, инструкция по установке
и эксплуатации, гарантийный талон
Для профессионалов
Комплект поставки
1 шт
1 шт
1 шт
Технические данные
1. Реле напряжение Welrok PR
2. Технический паспорт, инструкция по установке
и эксплуатации, гарантийный талон
3. Упаковочная коробка
Максимальный ток нагрузки для категории AC-1
Максимальная мощность нагрузки для категории AC-1
Пределы яжения напр
Напряжение питания
К л ком ц й п д на без нао ичество мута и о грузкой / грузки
не меньше 0 000 циклов не меньше 00 000 циклов5 20 0 /
Время отключения ревышении напряжения при п
(можно изменить, см. табл. 1 профессиональная модель « »)Pro
Время отключения понижении при
(можно изменить, см. табл. 1 профессиональная модель « ») Pro
Масса абаритные размеры (ш × в × г) / г
Степень защиты по ГОСТ 14254 IP20
0, кг / 125 х 65 х 77 мм114 ±10 %
0,1 10 c 120 В не б л е 0,0 с 120 В– ( ); о е 3 ( )> <
не мен е 100 Ве ; о ене б л е 420 В
16 A
3000 ВА
верхний 220 280 В– нижний 120–210 В;
не более 0,0 с3
Наименование PR, PR red
П еодключени
Эксплуатация
При включении реле отображает действующее
напряжение сети. Если оно в допустимых пределах
( 198–242 В), по истечению времени зав. настр.
задержки включается нагрузка. Индикацией подачи
напряжения на нагрузку све зелен является чение ого
индикатора.
Если напряжение выходит за установленные пределы,
реле отключает нагрузку, на экране попеременно
мигает значение напряжения и тип аварии:
«U » — превышен верхний предел;
«U_ _» — превышен нижний предел.
После аварии нагрузка включается автоматически
когда напряжение вернется в установленный диапазон
и истечения время задержки.
Для навигации по меню используйте кнопку « » ≡
(табл. 1), для изменение параметров меню — «+»
и «–». Параметр доступен к изменению после второго
нажатия на «+» или «–». Через сек. после нажатия 10
реле возвращается к индикации напряжения.
_ _
1 2 3 4
Настройка пределов отключения
(завод. настр. 242 В / 198 В)
Для просмотра верхнего предела нажмите «+» ,
нижнего «–». Для изменения выбранного предела
использ «+» «–».уйте и
Настройки реле хранит энергонезависимая
память.
Руководствуйтесь данными из технической
документации к защищаемому оборудованию
при настройке пределов напряжения.
!
За ка включен я на после аварии держ и грузки
(настройка в табл 1)ице
Индикация работы сопровождается мигающей точкой
справа экрана. При скач е напряжения сначала отоб-к
ражается максимальное, затем текущее напряжение.
Далее на экране будет обратный отсчет
в секундах (« » « 8 »...). t99. , t9 .
Если оставшееся время более 100 сек.,
на экране отображается текущее напряжение
с мигающей точкой справа. Если менее
99 сек. — обратный отсчет в секундах.
PR
Блокировка кнопок
(защита в общественных местах и от детей)
Удерживайте 6 сек. кнопки «+» и «–» до появления
надписи «Loc» (« »).unLoc
Восстановление заводских настроек
Удерживайте ек. «–» и « » до появления «dEF». 6 c ≡
Отпустите кнопки, настройки сбросятся и реле
перезагрузится.
Не сбрасываемый счетчик срабатывания защиты
Для просмотра удерживайте кнопку «≡» 12 сек.
Возможные неполадки, причины
и пути их исправления
Нагрузка отключена, экран и индикатор не светятся.
Возможная причина: отсутствует напряжение питания.
Необходимо: убедиться в наличии напр ия питания.яжен
Если оно есть, обратитесь в сервисный центр.
Нагрузка отключена, на экране нормальный
уровень напряжения.
Возможная причина: установленные пределы близки
к текущему нестабильному напряжению в сети.
Необходимо: проверить и увеличить пределы так,
чтобы защищаемое оборудование было терпимо к ним.
В других случаях обратитесь в Сервисный центр.
Нагрузка отключена, на эране
мигает надпись « ».oht
Причина: температура внутри корпуса превысила 80 °С,
сработала защита от внутреннего перегрева Причинами
.
перегрева могут стать: розетка, питающая реле, или
вилка нагрузки не рассчитаны на требуемую мощность,
высокая температура воздуха, превышение мощности
коммутируемой нагрузки.
Необходимо: проверить, чтобы розетка, питающая реле,
или вилка нагрузки были рассчитаны на требуемую
мощность, убедиться, что мощность коммутируемой
нагрузки не превышает допустимой.
Принцип работы защиты от внутреннего перегрева :
реле включит нагрузку, если температура внутри корпуса
станет ниже на 60 °С. Если защита сработает более
5 раз за сутки, реле заблокируется, «oht» мигать пере-
станет. Для разблокировки реле нажмите любую кнопку
когда загорится точка после надписи «oht» (температура
стала ниже 60 °С). Для просмотра температуры внутри
корпуса: во время перегрева нажмите « »; когда ≡
перегрева нет, удержите кнопку « » 21 сек.≡
Включение / отключение нагрузки
Удерживайте кнопку « » 4 сек. Во время включения, ≡
отключения экран отобразит одну за другой три
черточки. После отключения нагрузки на экране
отобразится надпись «oFF» затем точка справа.
Просмотр версии прошивки
Удерживайте кнопку « » 6 сек. Бегущей строкой ≡
отобразится версия прошивки. Производитель
оставляет право изменять прошивку для улучшения
характеристик реле.

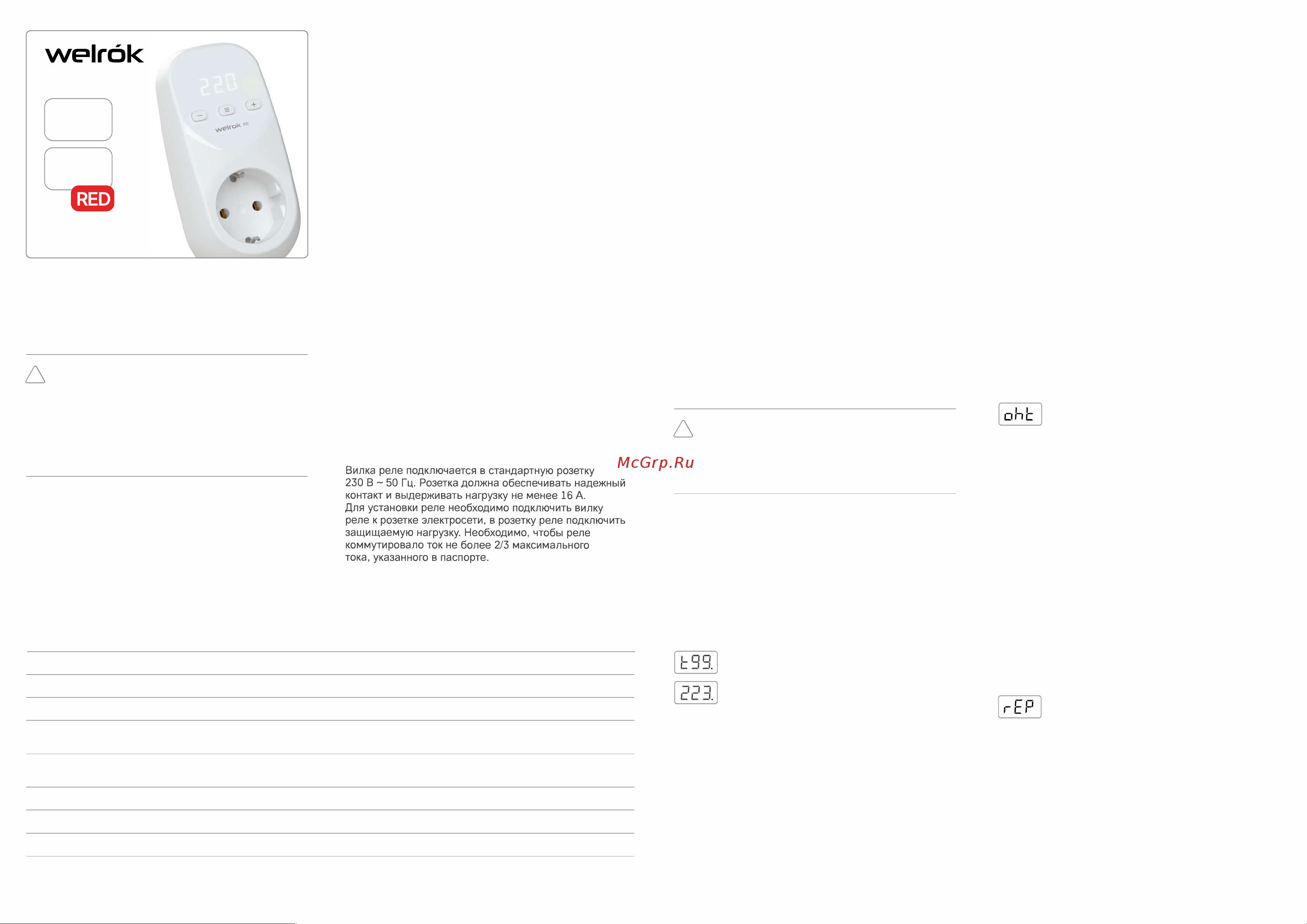

Реле напряжения (далее по тексту — реле) Welrok PR
защищает электрооборудование от критических скачков
напряжения и последствий обрыва нуля в сети. Чувс-
твительное к отклонениям сетевого напряжения обору-
дование: холодильники, видео- и аудиотехника и т.п.
Точность измерений обеспечивает принцип TrueRMS,
снижающий воздействие искажений и помех.
Во избежание возможных ошибок и опасности,
ознакомьтесь с этой инструкцией перед
монтажом и использованием реле.
Для долговечности и надежности контактов
силового реле нагрузка включается близко
к моменту перехода синусоиды напряжения
через ноль. Время включения может незна-
чительно отличаться у разных образцов реле.
Назначение
!
Нагрузка отключена.
Экран отображает « Р». rE
Причина:
превышено макс число срабатыва-имальное
ний подряд по напряжению. Реле отключилось, чтобы
обратить внимание пользователя на потенциальную
опасность для подключенной нагрузки.
Необходимо: разблокировать реле нажатием любой
кнопки. Проверить причину срабатываний в журнале
аварий и правильность настроек защиты. При необ-
ходимости откорректировать настройки защиты так,
чтобы нагрузка была терпима к ним. Иначе через час
реле самостоятельно разблокируется и продолжит
работать с риском повторных отключений.
