Что происходит Причина Как устранить

2. Горелка горит напряжённо с от-

рывами пламени

- в каналы горелки попала грязь или влага; - уменьшить ручкой подачу газа до стаби-

лизации горения;

- прочистить отверстия в крышке горелки.

Насухо протереть крышку и верх горелки

перед установкой на место;

Нестабильное пламя - слишком большое давление в сети. - обратиться в газоснабжающую службу.

3. Заклинило рукоятку управления

крана

- выработалась смазка крана. - *смазать кран (не реже 1 раза в 3 года).

4. Не работает электророзжиг :

- нет искры

- есть искра, но не зажигает

- сильно загрязнен или залит разрядник; - прочистить и просушить разрядник;

- повреждена проводка к разряднику; - *заменить проводку;

- слишком большое давление газа в сети; - зажигать при меньшей подаче газа;

- сломан фарфоровый корпус разрядника. - *заменить разрядник.

* - работы выполняются сервисной службой.

14. РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

Подробная информация по ремонту и переоснащению плиты дана на сайте по адресу: www.darina.su

■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на другое про-

изводится заменой сопел горелок и винтов малого пламени (ВМП), для кранов с регулируемым

ВМП регулировкой расхода газа и осуществляется персоналом специализированных организа-

ций. Установку сопел при сборке плиты и ее ремонте необходимо проводить в соответствии с

таблицей 1.

ВНИМАНИЕ! При проведении работ необходимо следить, чтобы резиновые кольца

не получали повреждений, порезов, смятий и т.п.

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

14.1. Проведение замены сопла при ремонте, а также при переводе на другой тип газа (рис.8, 9)

14.1.1. Проведение замены сопел на плитах NGM441 01, NGM441 02 (рис.8)

Для замены сопел необходимо:

1. Перекрыть общий кран подачи газа, закрыть все краны плиты;

2. При наличии в плите электрической части, отключить плиту от электрической сети;

3. Снять решетки стола, крышки горелок, верх горелок;

4. Перевернуть плиту вверх дном;

5. Снять установленные сопла, для этого отверткой необходимо отсоединить металлическую

защелку от отбортовки гнезда держателей сопла и вывести газоподводящую трубку вместе с

соплом из гнезда, затем снять сопло с трубки газа (рис.9). Резиновые уплотнительные кольца

рекомендуется оставить на трубках;

6. Поставить новые сопла, при этом необходимо следить, чтобы

они были установлены в соответствии с таблицей 1 (резиновые

кольца при сборке необходимо смазать силиконовой смазкой).

После установки сопла его стык проверить обмыливанием на

герметичность.

14.1.2. Проведение замены сопел на плите NGM441 03 (рис.9)

Для замены сопел необходимо:

1. Перекрыть общий кран подачи газа, закрыть все краны плиты;

2. Снять решетки стола, крышки горелок, верх горелок;

3. Заменить сопла на столе с помощью ключа с торцевой головкой

S=7, момент затяжки не более 3 Н·м (0,3 кг·м);

4. Поставить новые сопла, при этом необходимо следить, чтобы

они были установлены в соответствии с таблицей 1 (резиновые

кольца при сборке необходимо смазать силиконовой смазкой).

После установки сопла его стык проверить обмыливанием на

герметичность.

14.2. Проведение замены винтов малого пламени (ВМП)

кранах (рис. 10 для плит NGM441 01, NGM441 02, рис. 11 для

плиты NGM441 03):

Для того, чтобы заменить винт малого пламени, необходимо:

- перевернуть плиту;

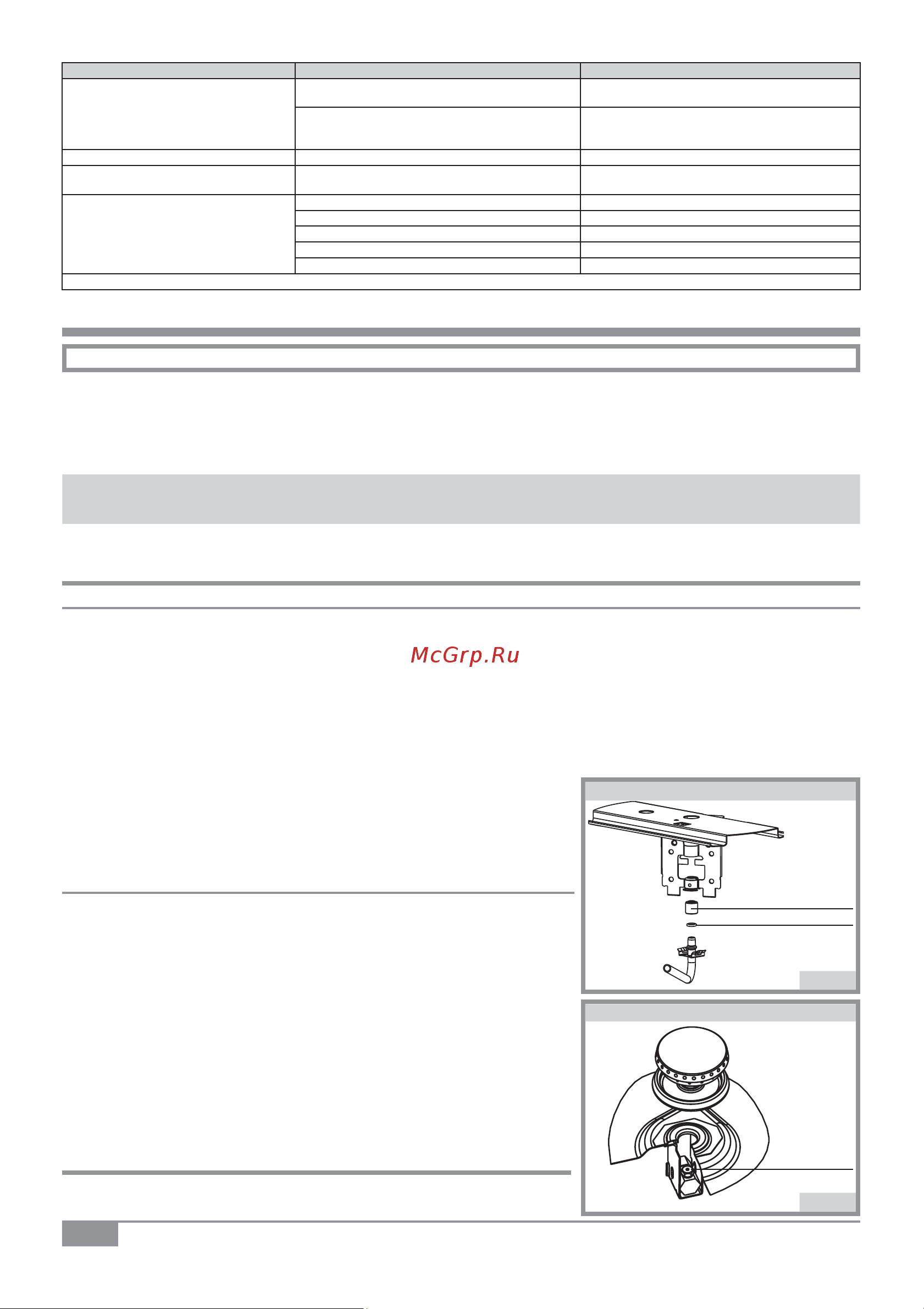

рис. 8

Сопло

Замена сопла горелок стола

Уплотнительное кольцо

рис. 9

Сопло

Замена сопла горелок стола
