L1
L2
R:L1+8
318
T+116
Rh
Fh
L2
Rh=1025.5+L1-L2/2
Fh=667.5+L3-L2/2
F:43.5-L2/2
A
1772-1780
≥550
≥40
5mm
45mm
1
2
C
J
B
B
G
I
=
=
1
2
1
2
E
≥40mm
L3
F
E
01 02
03
06
08
04 05
07
09
K

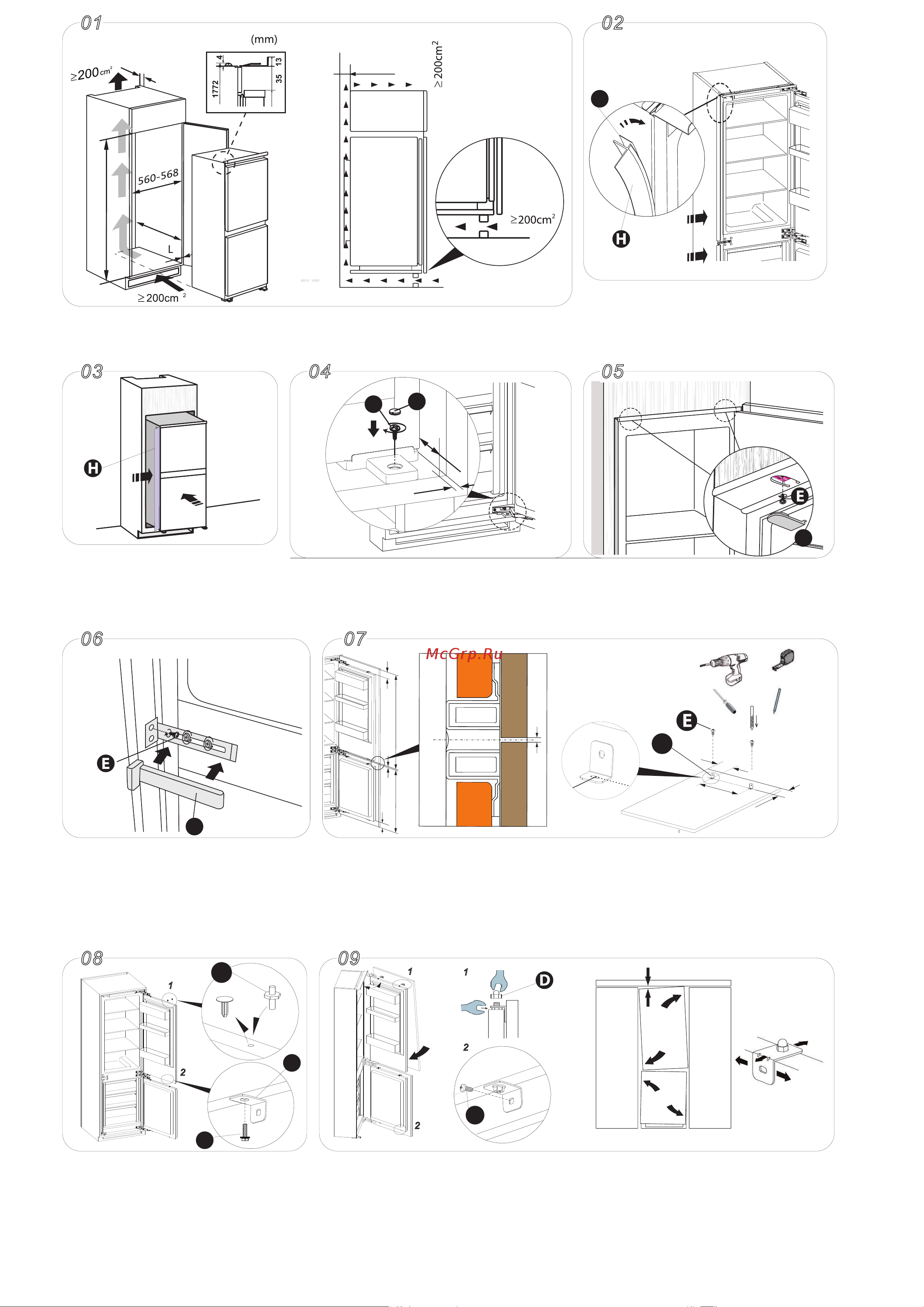

Пожалуйста, убедитесь, что шкаф для холодильника соответствует требуемым размерам.
Это необходимо для правильной установки, обслуживания и циркуляция воздуха. Перед
установкой еще раз проверьте размеры шкафа.
Отрежьте полоску уплотнителя H нужной длины и
закрепите ее сбоку холодильника при помощи
ленты K. Если полоска уплотнителя погнулась, ей
можно придать прямую форму, просто нагрев ее
феном.
Медленно и осторожно установите
холодильник в шкаф Будьте осторожны,
чтобы не поцарапать пол элементами
крепления компрессора в нижней части
устройства.
Зафиксируйте нижнее крепление и установите
колпачки винтов F после регулировки в
положение, указанное на рисунке
Зафиксируйте верхние крепления и
установите закрывающие панели
винтов G, как указано на рисунке
Закрутить
Закрутить
Слегка ослабьте винты соединительной скобы.
Отрегулируйте соединительный кронштейн,
пока устройство не выровняется
верно по отношению к шкафу. Затяните винты
E, и установите колпачти винтов F
«L1» — расстояние от верхней части верхней дверцы шкафа до верха дверцы холодильника,
«L2» — зазор между верхней и нижней дверцами шкафа, «L3» — расстояние от нижней части
нижней дверцы шкафа до нижней части дверцы морозильной камеры. "Rh" и "Fh" - рекомендуемая
высота дверей шкафа. Винт E фиксирует соединительную пластину A на дверце шкафа, "T" -
толщина стенки шкафа. "R" - расстояние от верхней части верхней дверцы шкафа до центра
отверстия на соединительной пластине А, "F" - это расстояние от верхней части нижней дверцы
шкафа до центра отверстия соединительной пластины А.
1: Снимите крышку отверстия для винта,
затем установите регулировочный болт C,
повторите для всех позиций.
2: Закрепите соединительную пластину B при
помощи винта J под дверцей холодильника.
Откройте дверцу на угол более 45°, согласно рисунку. Повесьте дверцу шкафа, собранную ранее,
на дверцу холодильника. Затем отрегулируйте зазоры слева и справа, сверху и снизу. Установите
гайку D и затяните, когда убедитесь, что балансировка и зазоры выровнены. Установите винт E,
чтобы зафиксировать дверцу шкафа и дверцу холодильника. Пожалуйста, повторите описанные
выше шаги для всех позиций.
13
