6. ИНСТРУКЦИЯ ПО СБОРКЕ

Убедитесь, что все части тренажера в комплекте. Проверьте наличие комплектующих

частей в соответствии со списком выше.

Перед началом сборки убедитесь, что все инструменты, которые будут необходимы, на

месте.

Внимание! Во время сборки не следует сильно затягивать болты, гайки

и винты. Это необходимо сделать в самом конце.

Шаг 1

• П1. Закрепите переднюю (2) опору на основной раме (1) с помощью болтов (4) и дуговых

шайб (5).

• Закрепите транспортировочную ручку (14) на задней опоре (3) с помощью болтов (13),

пружинных шайб (6) и дуговых шайб (5).

• Закрепите заднюю (3) опору на основной раме (1) с помощью болтов (13) и дуговых шайб

(24).

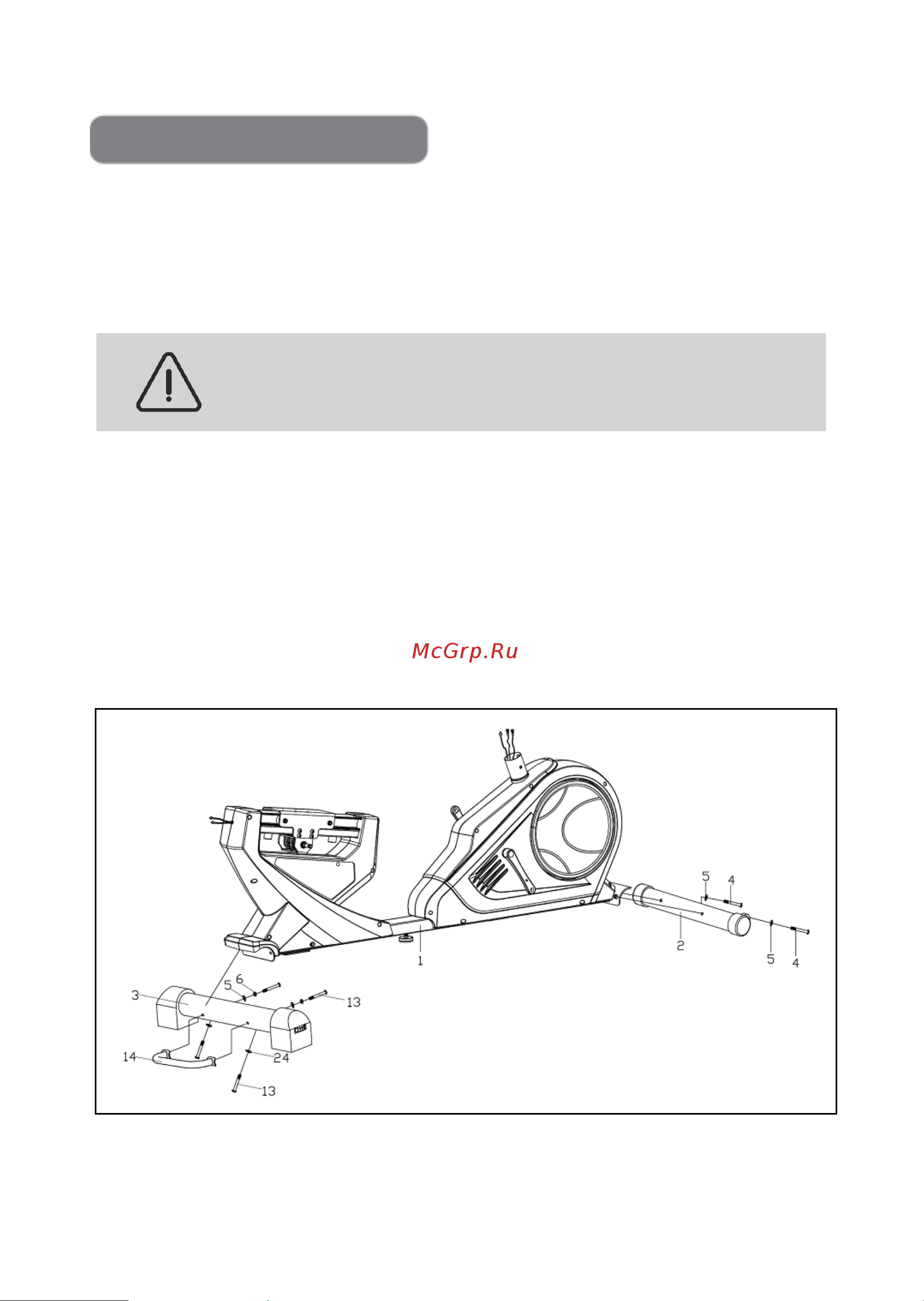

Рисунок 2 – Фиксация рамы к опорам
