Состав крепежа:
Болт М8х30
Болт М10х30
Гайка М8
Гайка закладная М8х70/20
Гайка закладная М10х65/20
Кронштейн передний правый
Кронштейн передний левый
Кронштейн средний правый
Кронштейн средний левый
Кронштейн задний правый
Кронштейн задний левый
Опора порога правая
Опора порога левая
Опора правая
Опора левая
Шайба 8
Шайба 8 ув
Шайба 10
24 шт.
6 шт.
18 шт.
6 шт.
6 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
3 шт.
3 шт.
3 шт.
3 шт.
24 шт.
18 шт.
6
Момент затяжки
Кол-во
Наименование
Марка Год выпуска
Объём двигателя
Тип КПП
Тип привода
Модель
C5 2022-
Все Все
Omoda

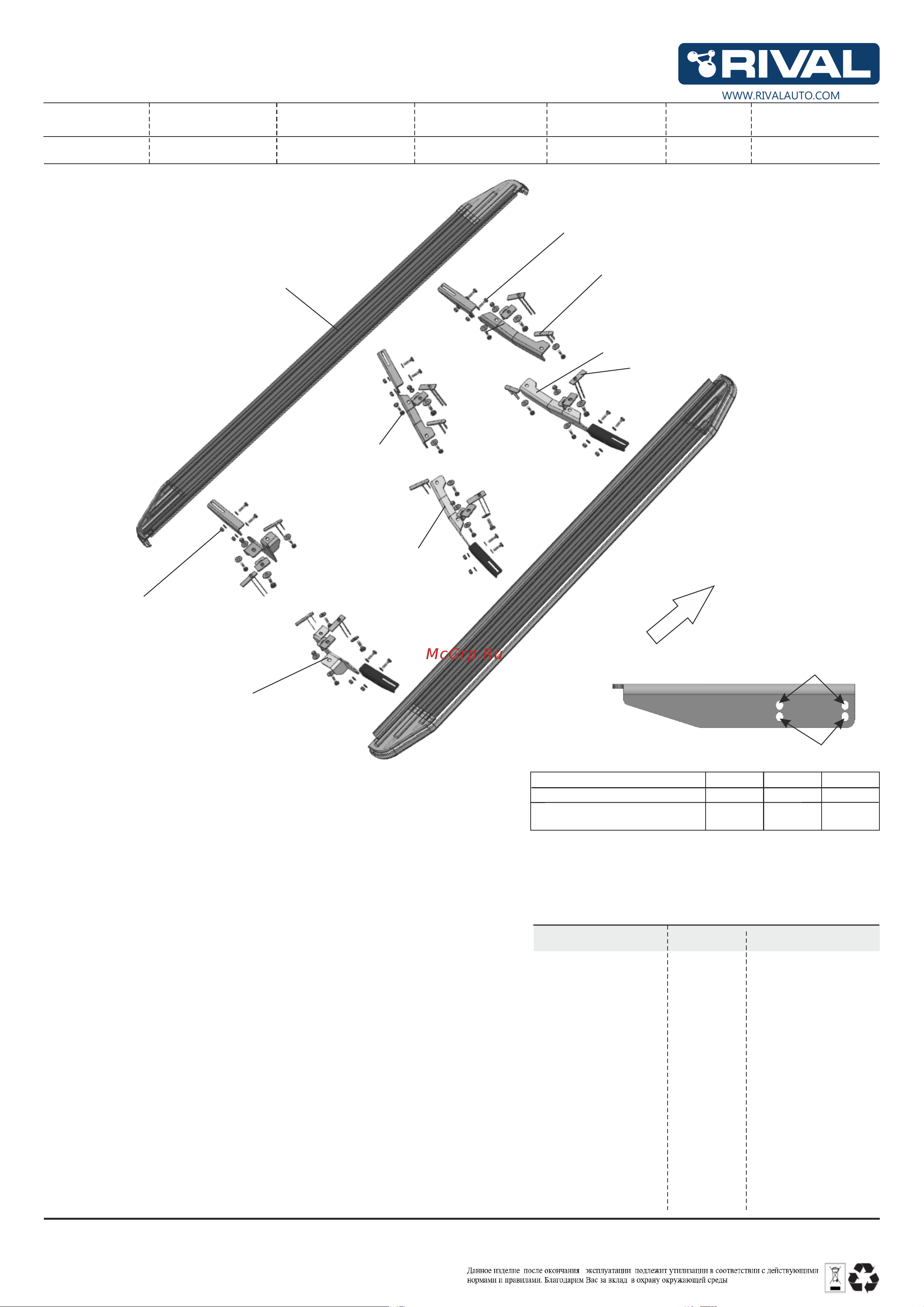

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
9.0908.1 Комплект крепежа к порогам
Инструкция по установке:
1. Извлечь резиновые заглушки в передней, средней и задней частях
порога. Установить закладные М10х65/20 (отв. А) (Рис. 2, Рис.3).
2. Установить закладные М8х70/20 (отв. Б) (Рис. 4, Рис.5, Рис.6).
3. Установить опоры, крепить к закладным М10х65/20 при помощи болтов
М10х30 и шайб 10 ув. Резьбовые соединения затягивать (Рис.7).
4. Закрепить передний, средний и задний кронштейны при помощи болтов
М8х30 и шайб 8 ув. к установленным закладным М8х70/20. Резьбовые
соединения не затягивать (Рис.8, Рис.9, Рис.10).
5. Закрепить передний, средний, задний кронштейн к опорам при помощи
болтов М8х30, гаек М8 и шайб 8 ув. таким образом, чтобы опора была
сверху кронштейна. Резьбовые соединения не затягивать (Рис.11).
6. Скрепить между собой опоры порога и кронштейны болтами М8х30 с
шайбами 8 и гайками М8. (Рис.1)
7. Установить порог-площадки.
8. Затянуть все резьбовые соединения.
Рекомендации по установке:
1. Не рекомендуется использование пневмоинструмента.
2. Не рекомендуется использование агрессивных химических средств при
мойке.
WWW.RIVALAUTO.COM
23.0 Нм
48.0 Нм
Рекомендуемая длина
порог-площадки, мм
1730
Перед установкой изделия необходимо убедиться, что автомобиль, на который планируется установка, соответствует модельному ряду, указанному в настоящей инструкции.
В случае затруднений с определением соответствия обращайтесь службу технической поддержки supp@rivalauto.com. В случае наезда на препятствие необходимо убедиться
в отсутствии повреждений и агрегатов автомобиля и пригодности дальнейшей эксплуатации порогов. При правильной установке пороги не должны касаться узлов и агрегатов
автомобиля. Производитель вправе вносить изменения в конструкцию порогов.
Кронштейн передний правый
Опора правая
Опора порога правая
Порог-площадка
Штатные габариты кузова :
4400 мм 1830 мм 1588 мм
Длина
Ширина
Высота
4400 мм 1830 мм 1588 мм
Габариты кузова с установлеными
порогами :
Гайка закладная
М10х65/20
Болт М10х30
Шайба 10 ув.
Кронштейн задний правый
Опора правая
Опора порога правая
Кронштейн средний правый
Опора правая
Опора порога правая
Болт М8х30
Шайба 8 - 2шт.
Гайка 8
Болт М8х30
Шайба 8 ув.-2 шт.
Гайка 8
1 из 3
Гайка закладная
М8х70/20
Болт М8х30
Шайба 8 ув.
Пере
д
Все
Болт М8х30
Шайба 8 - 2шт.
Гайка 8
Отверстия для типа А
Отверстия для типа D/F
Рис. 1
