333.9307.1

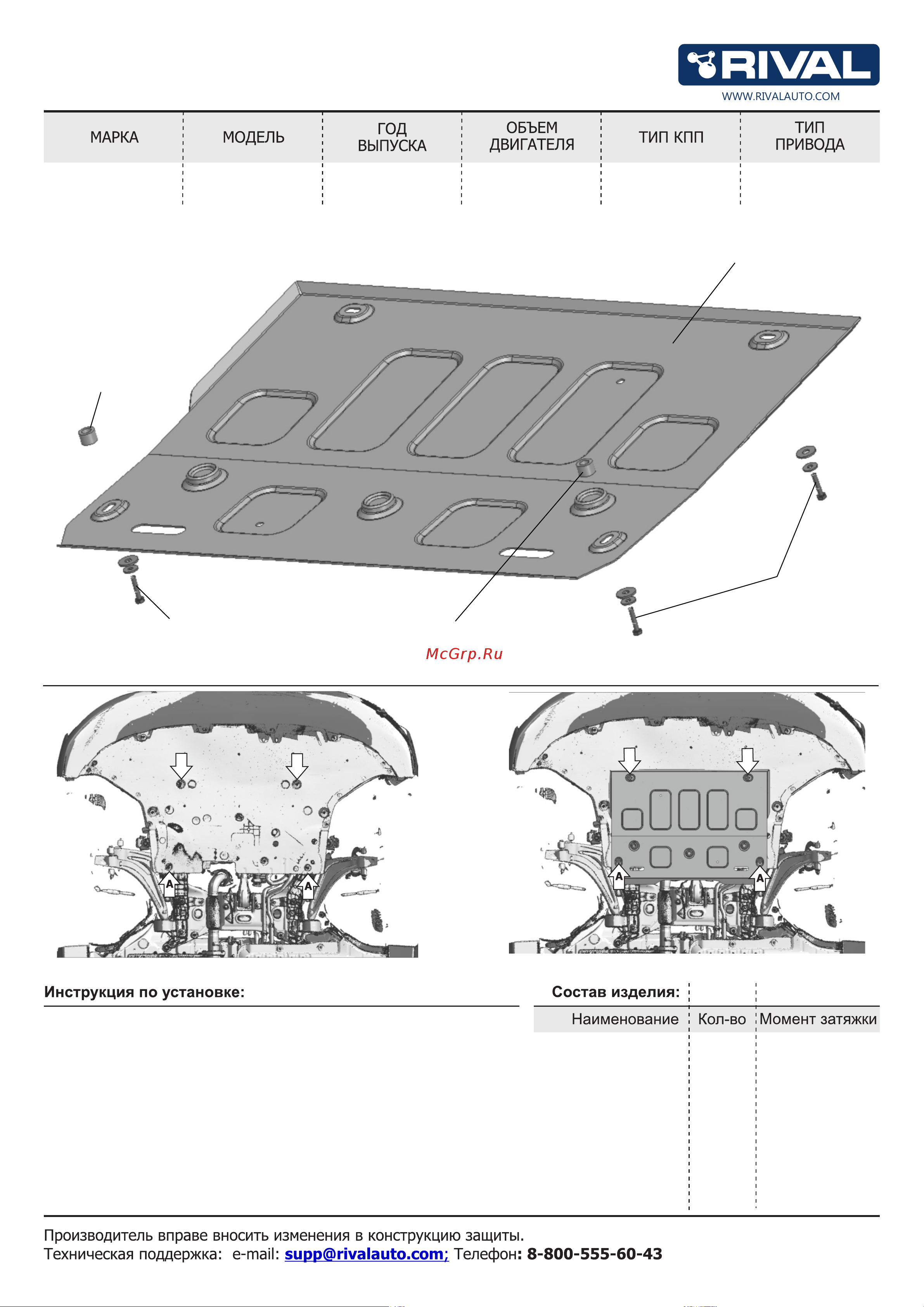

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА КАРТЕРА

АКПП

9.8 Нм

1. Открутить штатные болты в позициях (А) и (Б). (Рис. 1).

2. Установить защиту: заднюю часть закрепить болтами М6х30

с шайбами 8 ув. и шайбами 6 ув. через втулки 10 мм в позициях (А).

Переднюю часть защиты закрепить болтами М6х30 с шайбами 8 ув. и

шайбами 6 ув. в позициях (Б). (Рис. 2).

3. Затянуть все резьбовые соединения с необходимым усилием.

Использование пневмоинструмента запрещено.

Voyah

2023-

1.5PHEV

Полный

Экран

Рис .1

Рис .2

Болт М6х30

Шайба 8 ув.

Шайба 6 ув.

Болт М6х30

Шайба 8 ув.

Шайба 6 ув.
