Болт М6х25

Болт М6х45

Шайба 8 ув.

Шайба 6 ув.

Втулка 35мм.

Втулка 25мм.

Экран

3 шт.

6 шт.

1 шт.

2 шт.

1 шт.

333.9306.1

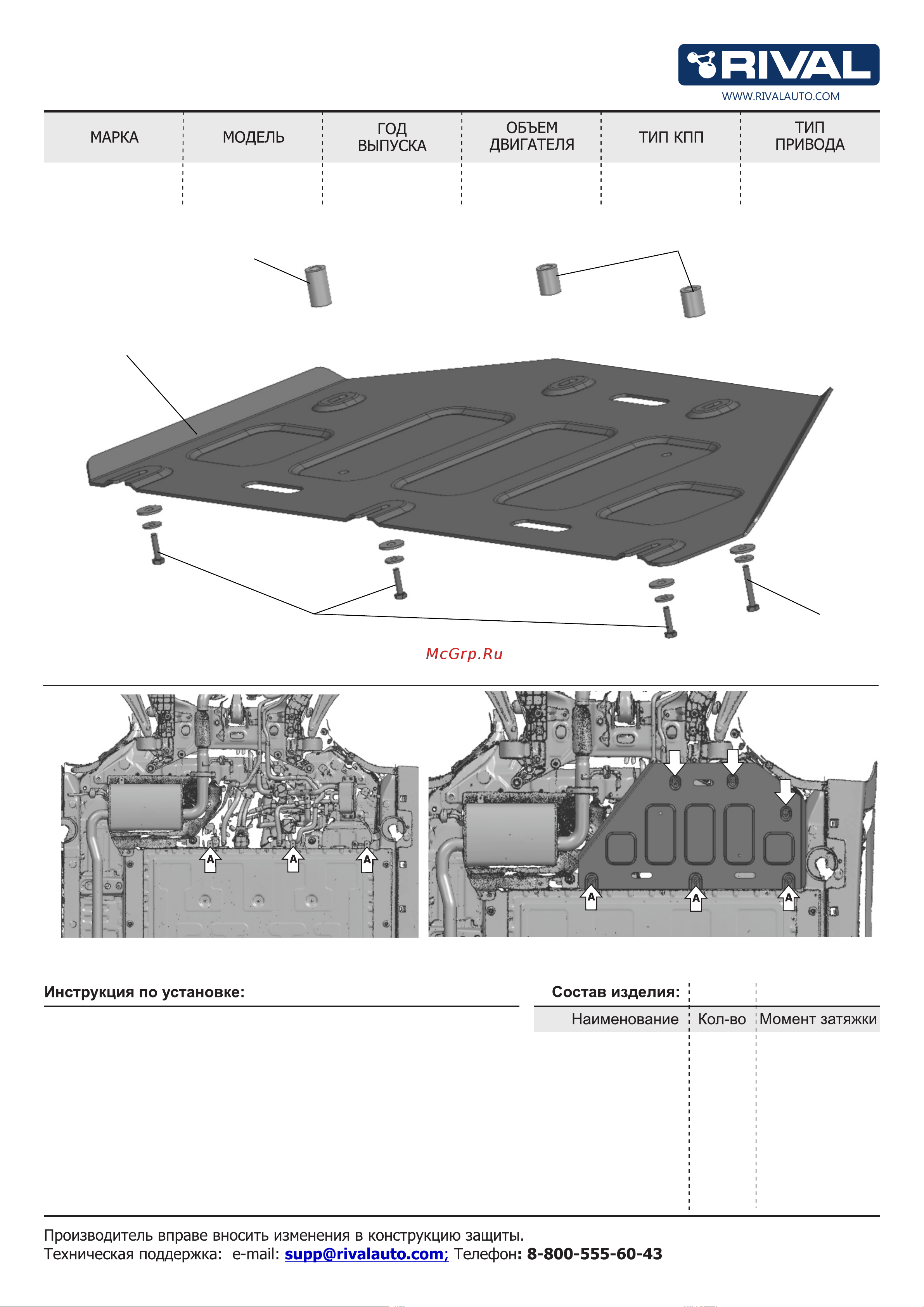

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА КОММУТАЦИИ АКБ

АКПП

9.8 Нм

1. Снять штатный пыльник.

2. Вкрутить болты М6х25 с шайбами 8 ув. и шайбами 6 ув. в отверстия

в позициях (А) на 2-3 оборота, (Рис 1).

3. Установить защиту: заднюю часть завести открытыми пазами на

установленные болты в позициях (А). Переднюю часть закрепить

болтами М6х45 с шайбами 8 ув. и шайбами 6 ув. через втулки 25 мм

в позициях (Б) и 35мм в позициях (В), (Рис 2).

4. Затянуть все резьбовые соединения с необходимым усилием.

Использование пневмоинструмента запрещено.

Voyah

2023-

1.5PHEV

Полный

Экран

Рис .1

Рис .2

Болт М6х45

Шайба 8 ув.

Шайба 6 ув.

Болт М6х25

Шайба 8 ув.

Шайба 6 ув.

WWW.RIVALAUTO.COM

Dream

Втулка 25мм

Втулка 35мм
