www.timberk.com • электрический накопительный водонагреватель

Объем, л A B C D E F

Серия RS1

30 530 537 200 340 9 87

50 762 750 305 340 9 87

80 787 822 400 410 9 214

100 935 951 400 410 9 214

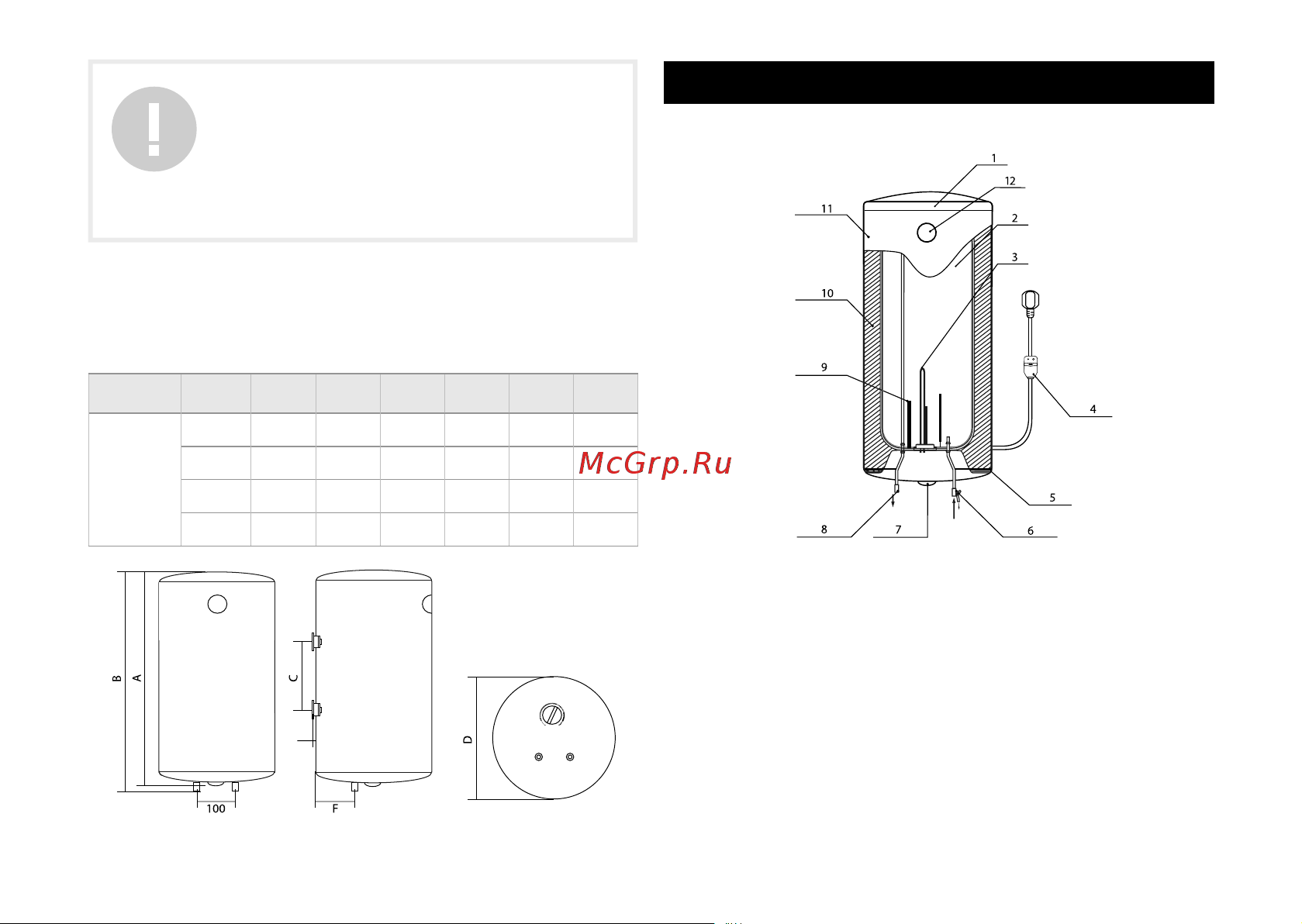

Размерные характеристики

Размерные характеристики водонагревателя серии

RS1 (в мм) согласно рис. 1 приведены в таблице 2.

Таблица 2

ВНИМАНИЕ!

На дату производства технические характери-

стики приобретенного Вами водонагревателя

соответствуют данным указанным в таблице. Про-

изводитель имеет право изменить технические

характеристики прибора и его комплектацию без

предварительного уведомления об этом.

Рис. 1

5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

Серия RS1

Рис. 2

выход

вход

1. Верхняя защитная крышка

2. Внутренний резервуар

3. Нагревательный элемент

4. Сетевой шнур с УЗО

5. Нижняя защитная крышка

6. Входной патрубок

7. Панель управления

8. Патрубок выхода горячей воды

9. Защитный магниевый анод

10. Теплоизоляционный слой из пенополиуретана

11. Внешний корпус

12. Термометр
