Уважаемый покупатель!
Благодарим Вас за покупку продукции под товарным знаком «ЭРА» и доверие
к нашей компании.
Данный документ распространяется на компоненты систем светодиодного
освещения и подсветки – светодиодные модули ЭРА (модели LM-5-840-I1 и
LM-10,5-840-I1) и предназначен для руководства по монтажу, подключению и
эксплуатации. Светодиодные модули ЭРА позволяют обеспечить
оптимальное количество света для освещения рабочих поверхностей кухни,
письменных столов или других предметов интерьера при минимальном
потреблении электроэнергии. Встроенная сенсорная система позволяет
управлять освещением без использования стандартных выключателей и
обеспечивает повышенный комфорт в эксплуатации. Включение модуля
происходит за счет движения любых предметов в зоне действия сенсора.
! Внимательно изучите данное руководство перед использованием
светодиодных модулей и сохраните его до конца эксплуатации.
! Информация о видах опасных воздействий.
Изделие не содержит опасных и вредных для здоровья человека веществ,
которые могут выделяться в процессе эксплуатации.
ПОМНИТЕ! Переменное напряжение 220В опасно для жизни!
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики светодиодных модулей ЭРА приведены в
таблице 1.
2. КОМЛЕКТНОСТЬ
Комплектность поставки приведена в таблице 3.
3. ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ
3.1. Требования безопасности
3.1.1. Монтаж модуля необходимо производить при отключенном питании.
3.2 Для сохранения яркости модуля и для обеспечения длительной его
работы необходимо использовать источник питания соответствующий по
напряжению и мощности.
3.2.2. При подключении источника питания необходимо соблюдать
полярность подключения.
3.3. Выбор источника питания для модуля освещения ЭРА
Для светодиодных модулей необходим источник питания с выходным
напряжением 12 Вольт (12 V DC).
В комплект поставки светодиодных модульных линеек входит источник
питания мощностью 9Вт или 12Вт, в соответствии с таблицей 2.
3.4. Монтаж и подключение
В комплект поставки входит набор крепежных элементов, которые позволяют
установить модуль на любые поверхности.
Модульная светодиодная система освещения
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ)
3.5. Управление
Встроенная сенсорная система на основе инфракрасного датчика позволяет
управлять освещением без использования стандартных выключателей.
Сенсор расположен на боковой грани по центру панели (рис.2.).
Рядом с сенсором на нижней части панели находится переключатель, с
помощью которого можно установить один из двух режимов работы
модульной линейки (рис.3.):
- Режим 1;
- Режим 2.
В Режиме 1: модуль выключен, когда напротив сенсора есть какая-то
преграда, например дверь в закрытом состоянии. Модуль автоматически
включается, когда преграда исчезает из области чувствительности сенсора,
например дверь открытом состоянии
В Режиме 2: сенсор работает как кнопка. При однократном поднесении руки
в область чувствительности сенсора произойдет включение модуля, при
повторном поднесении руки – выключение модуля.
Основные преимущества светодиодных модулей ЭРА LM-5-840-I1 и
LM-10,5-840-I1:
- сенсорное управление на основе инфракрасного датчика, реагирующего на
движение;
- 2 режима работы;
- высокая мощность света;
- легкость крепления на любой поверхности;
- экономия электроэнергии;
- длительный срок службы.
Характеристики источника питания приведены в таблице 2.

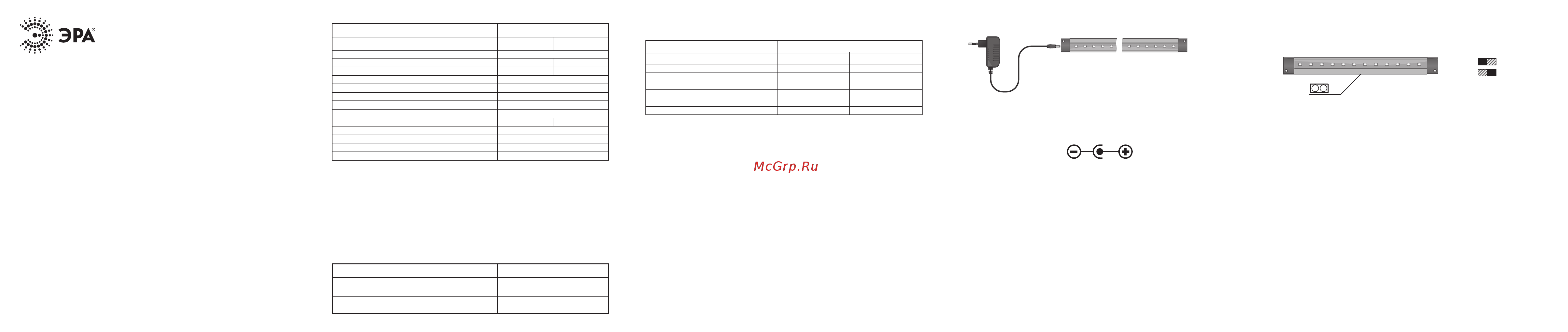

Рисунок 1
Рисунок 3 Рисунок 4
Режим 1
Режим 2
Внимание! Источник питания необходимо подключать в специально
обозначенное гнездо на корпусе модуля.
Рисунок 2. Обозначение гнезда через которое подключается питание модуля от источника питания.
Вход: 12В
Наименование параметра Характеристика
LM-5-840-I1
5
600
500
10,5
950
1000
LM-10,5-840-I1
Напряжение питания (постоянное), В
Потребляемая мощность, Вт
Световой поток, Лм
Цветовая температура, °К
Температура эксплуатации, °С
Относительная влажность, %, не более
Степень защиты
Срок службы, ч, не менее
Длина, мм
Ширина, мм
Высота, мм
Максимальная дальность действия ИК сенсора, мм
Угол охвата зоны чувствительности ИК сенсора, град
Таблица 1
12
4000
от минус 25 до плюс 50
80
IP20
30000
28,6
9,6
45
15
Наименование параметра Характеристика
Входное напряжение (переменное), В
Выходное напряжение (постоянное), В
Мощность, Вт
9 12
LM-5-840-I1 LM-10,5-840-I1
Таблица 2
170 - 260
12
Наименование параметра Характеристика
LM-5-840-I1 LM-10,5-840-I1
Светодиодный модуль, шт
Источник питания 9Вт (12 В, 0.75А), шт.
Источник питания 12Вт (12 В, 1А), шт.
Руководство по эксплуатации, шт.
Набор крепежных элементов, комплект
Упаковка, комплект
1
1
1
1
1
1
1
1
1
1
Таблица 3
