9

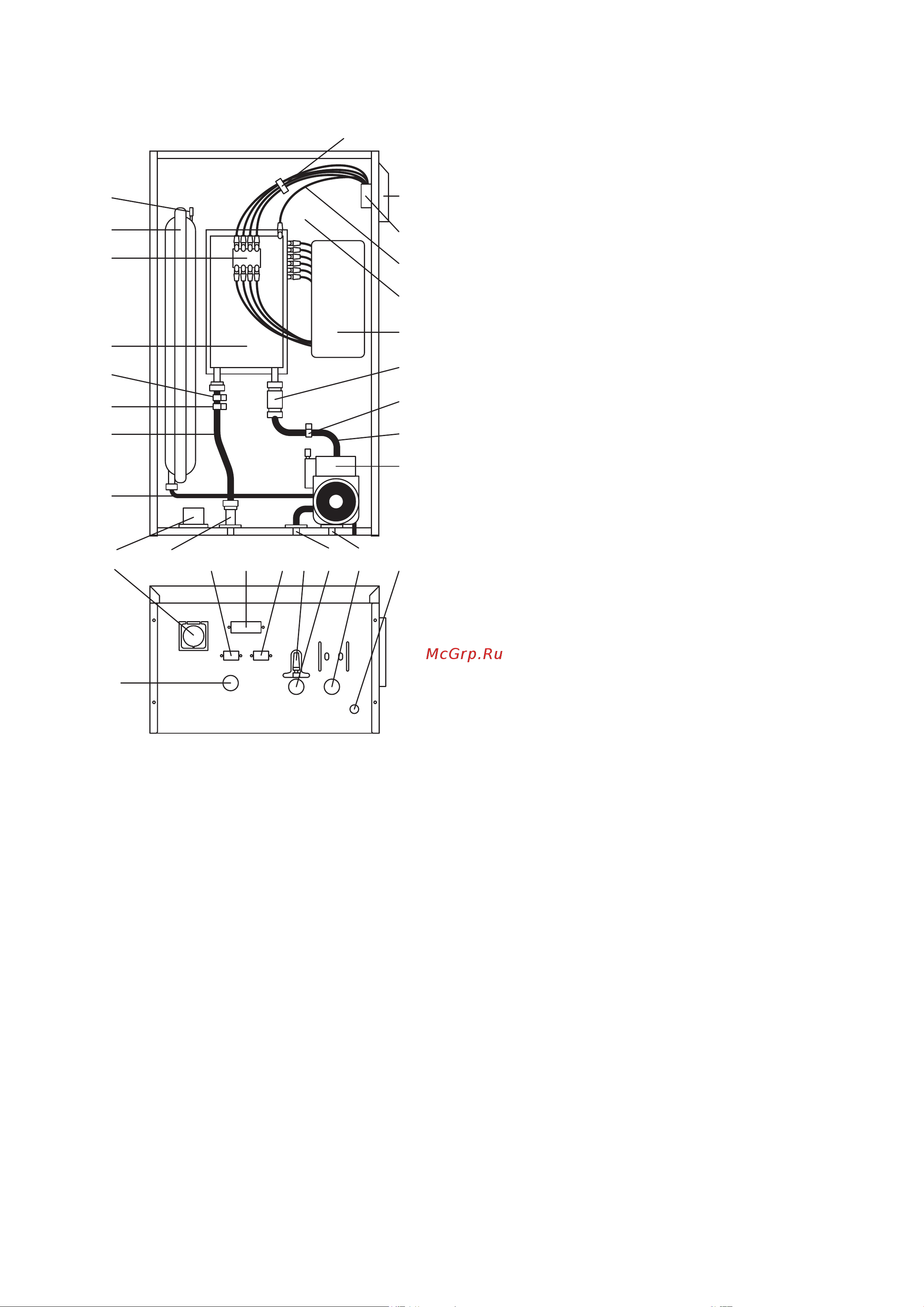

3.2. Внутреннее устройство прибора
1. Ниппель подкачки воздуха расши-
рительного бака.
2. Расширительный бак (экспанзо-
мат) 6 л.
3. Аварийный термодатчик (несамо-
возвратный).
4. Нагревательный модуль в теплои-
золяции.
5. Защитный термостат (самовоз
-
вратный).
6. Температурный датчик NTC, линия
подачи.
7. Патрубок линии подачи.
8. Патрубок подачи с электронным
датчиком давления (опция).
9. Патрубок расширительного бака.
10. Манометр.
11. Разъем для подключения комнат-
ного температурного датчика.
12. Разъем для подключения внешнего
трехходового клапана.
13. Разъем для подключения темпера-
турного датчика бойлера косвенно-
го нагрева.
14. Кран подпитки.
15. Циркуляционный насос.
16. Предохранительный клапан.
17. Патрубок линии обратки.
18. Датчик температурный, линия
обратки.
19. Реле протока.
20. Плата управления.
21. Корпус котла.
22. Заземление нагревательного
элемента.
23. Клеммная колодка.
24. Крышка клеммной колодки.
25. Реле токовой утечки.
26. Панель управления.
27. Передняя панель котла.
28. Патрубок подпитки ½.
29. Патрубок входной ¾.
30. Патрубок выходной ¾.
2
1
3
10 8
30
9
7
6
5
4
20
22
21
23
24
25
19
17
18
15
28 29 1614
вид снизу
вид спереди
1311 12
