При подключении аппарата при помощи гибких рукавов необходимо соблюдать

правила монтажа, которые не допускают:

- скручивание шланга относительно продольной оси;

- установку шланга с изгибом вблизи наконечников. Длина участка шланга у

заделки, который не должен подвергаться изгибу, должна быть не менее 50 мм.

Минимально допустимый радиус изгиба шланга, измеряемый по внешней

образующей, должен составлять 90 мм (см. рис. 3).

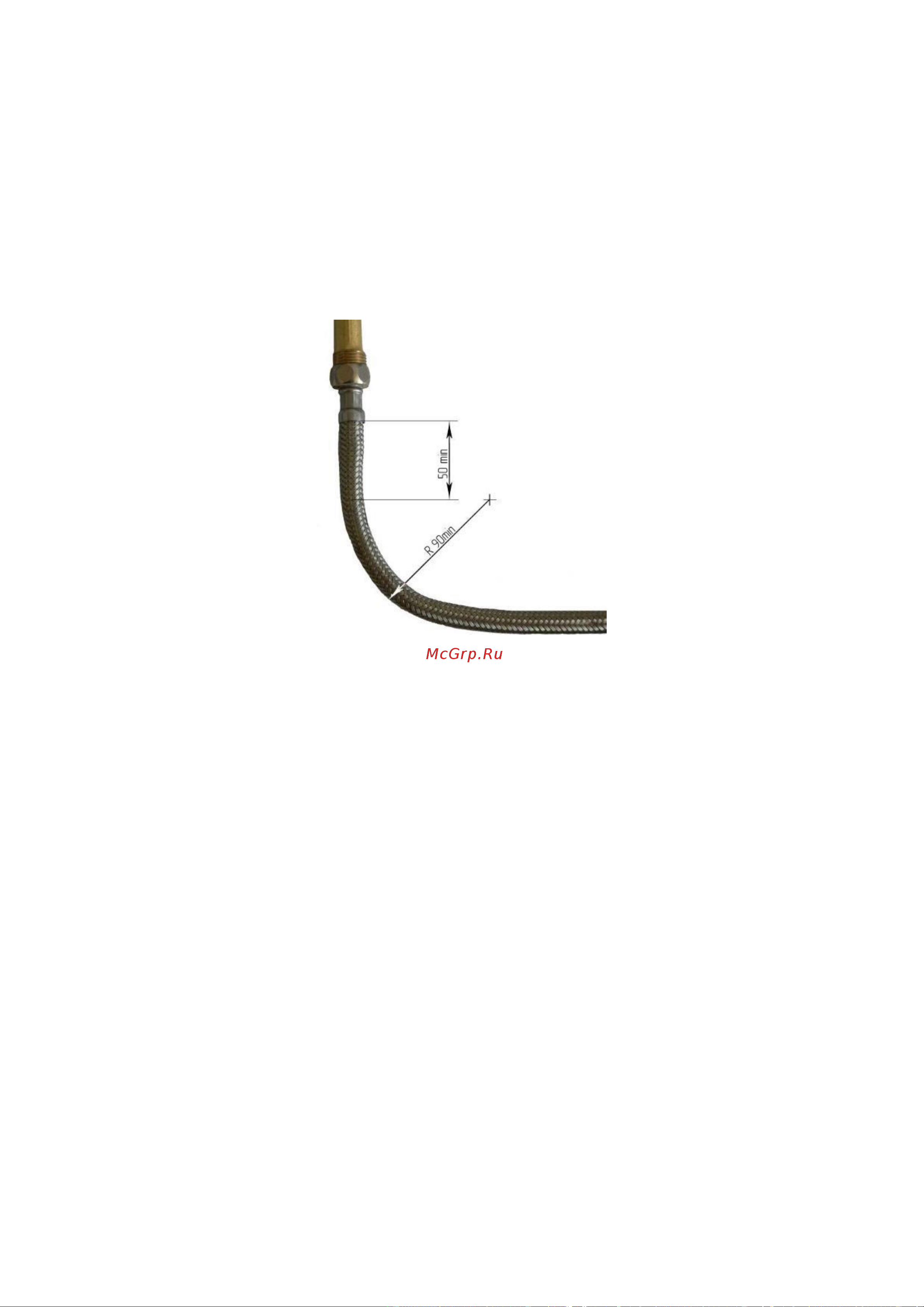

Рис. 3. Требования к монтажу гибких шлангов

Рекомендуется:

1) применять угловые соединения и переходники во избежание изломов

шлангов вблизи наконечников.

2) применять промежуточные опоры при установке длинных шлангов:

3) при прямолинейном расположении устанавливать шланги с провисанием.

Рекомендуемые схемы монтажа шланга показаны в таблице 2.

2.3.7 Монтаж шланга необходимо начинать с неподвижных элементов шланга,

имеющих трубную цилиндрическую резьбу.

Это требование не относится к соединению, ответной деталью, которой является

накидная гайка.

2.3.8 Уплотнение резьбового соединения штуцера с ответной деталью (радиальное

соединение) необходимо производить с применением ленточного фторопластового

уплотнительного материала (ФУМ) или герметика.

2.3.9 Резьбовое соединение накидных гаек (торцовое соединение), как подвижных,

так и неподвижных, с ответным штуцером необходимо выполнять с применением

прокладок.

Материал прокладок – маслобензостойкая резина, паронит или фторопласт-4.

2.3.10 После подключения воды и испытания трубопровода необходимо проверить

работоспособность электронного розжига горелки, для чего:

- подключить аппарат к источнику электропитания;
