1.3 Состав аппарата

1.3.1 Составные части аппарата

Составные части изделия, поясняющие принцип устройства аппарата и требующие

технического обслуживания во время эксплуатации, показаны на рис. 1,2.

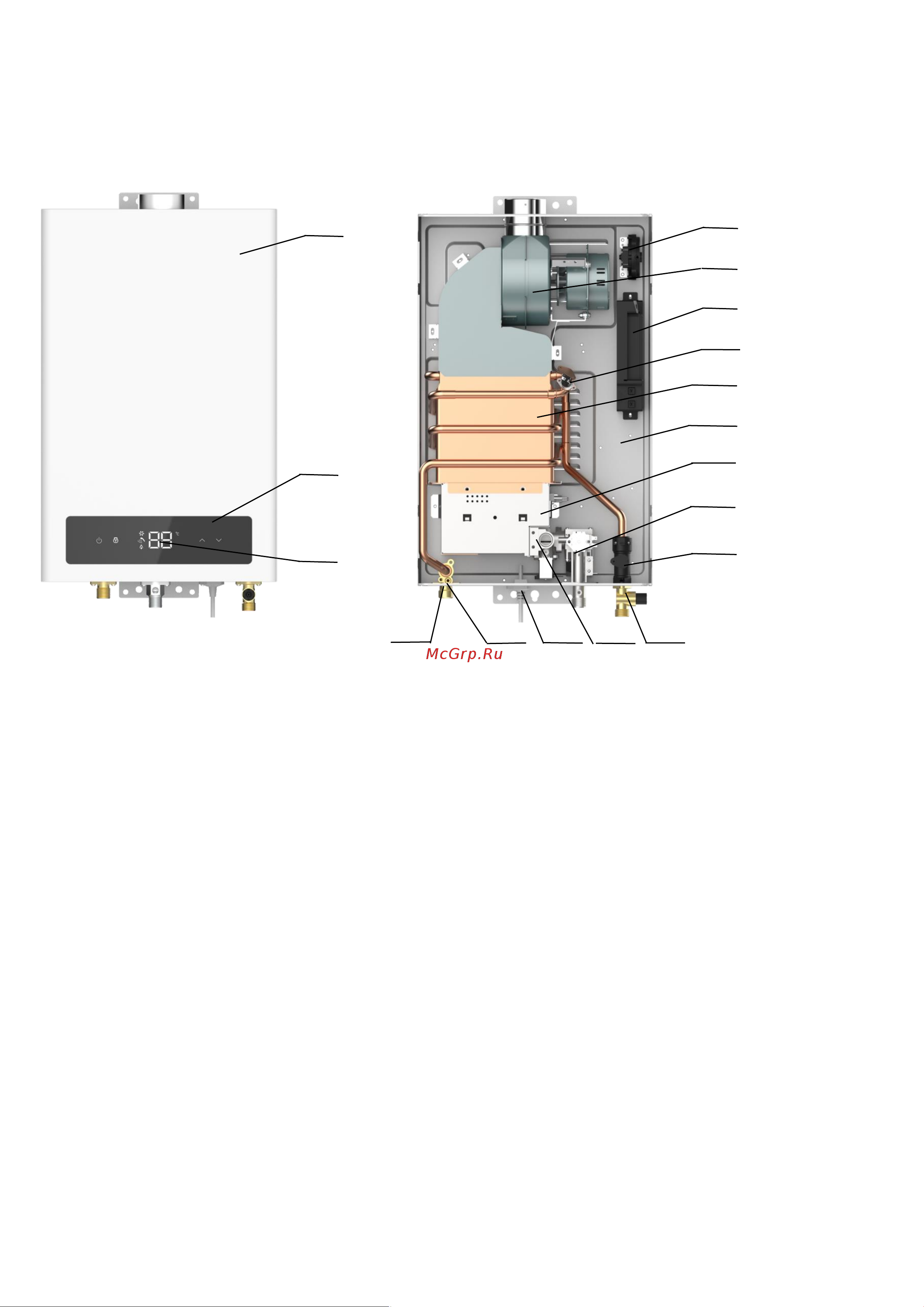

Рис. 1. Аппарат водонагревательный проточный газовый бытовой S13ST, S16ST

1-передний кожух; 2-сенсорные кнопки управления; 3-дисплей; 4-прессостат; 5-турбина; 6-брок

управления; 7-датчик перегрева; 8-теплообменник; 9-задний кожух; 10-защитный кожух горелки;

11-газовый клапан; 12-датчик протока, 13-входной штуцер; патрубок для присоединения трубы

дымохода; 2 – температурный дисплей; 3 – сенсорная кнопка увеличения температуры воды; 4 -

сенсорная кнопка уменьшения температуры воды; 5- вентилятор; 6- датчик перегрева воды; 7-

электронный блок; 8- свечи ионизации и розжига; 9- газовый клапан; 10- датчик температуры; 11-

вытяжной шкаф; 12- теплообменник; 13- газо-горелочное устройство; 14- датчик протока воды;

15- штуцер входа холодной воды, резьба G1/2; 16- штуцер выхода горячей воды, резьба G1/2; 19- штуцер

подвода газа, резьба G1/2;

* - внешний вид облицовки различается в зависимости от модели
