Порядок установки плиты (рис.1):

1.Из комплекта плиты взять крепление

и загнуть один конец, как показано на

рисунке.

2.Установить плиту со снятым щитком на

рабочее место, выровняв фасад плиты

по мебели. Причем расстояние от задней

стенки кожуха плиты до стены должно быть

не менее 30 мм и не более 150 мм, по бо-

кам до мебели – не менее 20 мм.

3.Приложить крепление плиты справа

или слева (в наиболее удобном месте) к

верхней плоскости кожуха, прижав загну-

тый конец к стене. При этом необходимо

совместить одно из крепежных отверстий

в креплении с отверстием в кожухе. Кре-

пление можно пропустить сквозь паз в

кожухе вовнутрь плиты, если оно слишком

длинное.

4.Разметить на стене отверстие под дю-

бель (саморез).

5.Отодвинуть плиту в сторону. Просвер-

лить отверстие под дюбель (саморез), при

этом саморез должен быть не менее 3,8х40. Установить крепление

на стену.

6.Установить плиту на место, совместив крепежное отверстие в

креплении с отверстием в кожухе. Убедившись, что плита находится

в устойчивом положении, с помощью винта 4,2х9,5 присоединить

крепление к плите.

■ Установку щитка производить путем крепления к столу двумя

винтами и гайками (рис.2). Винты и гайки для крепления находятся

в пакете с комплектующими.

4. ПОДСОЕДИНЕНИЕ

Подключение газа возможно с помощью как жесткой, так и гибкой подводки.

Перед подключением проверить, соответствуют ли условия подключения (вид газа и

давление газа) настройкам плиты. Параметры настроек плиты приведены в таблич-

ке, расположенной на задней поверхности плиты и в гарантийных обязательствах.

■ При подключении плиты, для создания герметичности, следует между рампой и подводкой для

газа установить газовый фильтр или паронитовую прокладку. Газовый фильтр или паронитовая

прокладка находятся в пакете с комплектующими.

4.1. ЖЕСТКОЕ ПОДСОЕДИНЕНИЕ

■ Перед подключением еще раз убедитесь, что давление газа в сети

соответствует указанному на табличке плиты.

■ Подсоединение плиты к газовому стояку или баллону следует прово-

дить в соответствии с местными стандартами.

■ Плита имеет присоединительную резьбу G1/2’’.

■ Жесткое подсоединение к газовому стояку (рис. 3) производится c

помощью переходной муфты (в комплект поставки не входит).

4.2. ПОДСОЕДИНЕНИЕ С ПОМОЩЬЮ ГИБКОГО ПРИСОЕДИНИ-

ТЕЛЬНОГО РУКАВА

■ При подсоединении с помощью гибкого присоединительного рукава

должны быть соблюдены следующие требования:

- выбранный гибкий присоединительный рукав должен иметь серти-

фикат соответствия и документ, указывающий дату изготовления, срок

службы и замены;

- гибкий присоединительный рукав должен быть доступен для осмотра

по всей длине;

- гибкий присоединительный рукав не должен проходить в зоне горяче-

го воздуха дымохода и касаться задней стенки плиты (рис. 5);

- гибкий присоединительный рукав не должен ничем пережиматься,

иметь перегибы и испытывать растягивающие усилия;

- если гибкий присоединительный рукав имеет повреждения, он дол-

жен заменяться целиком, ремонт недопустим.

рис. 3

Жесткое подсоединение

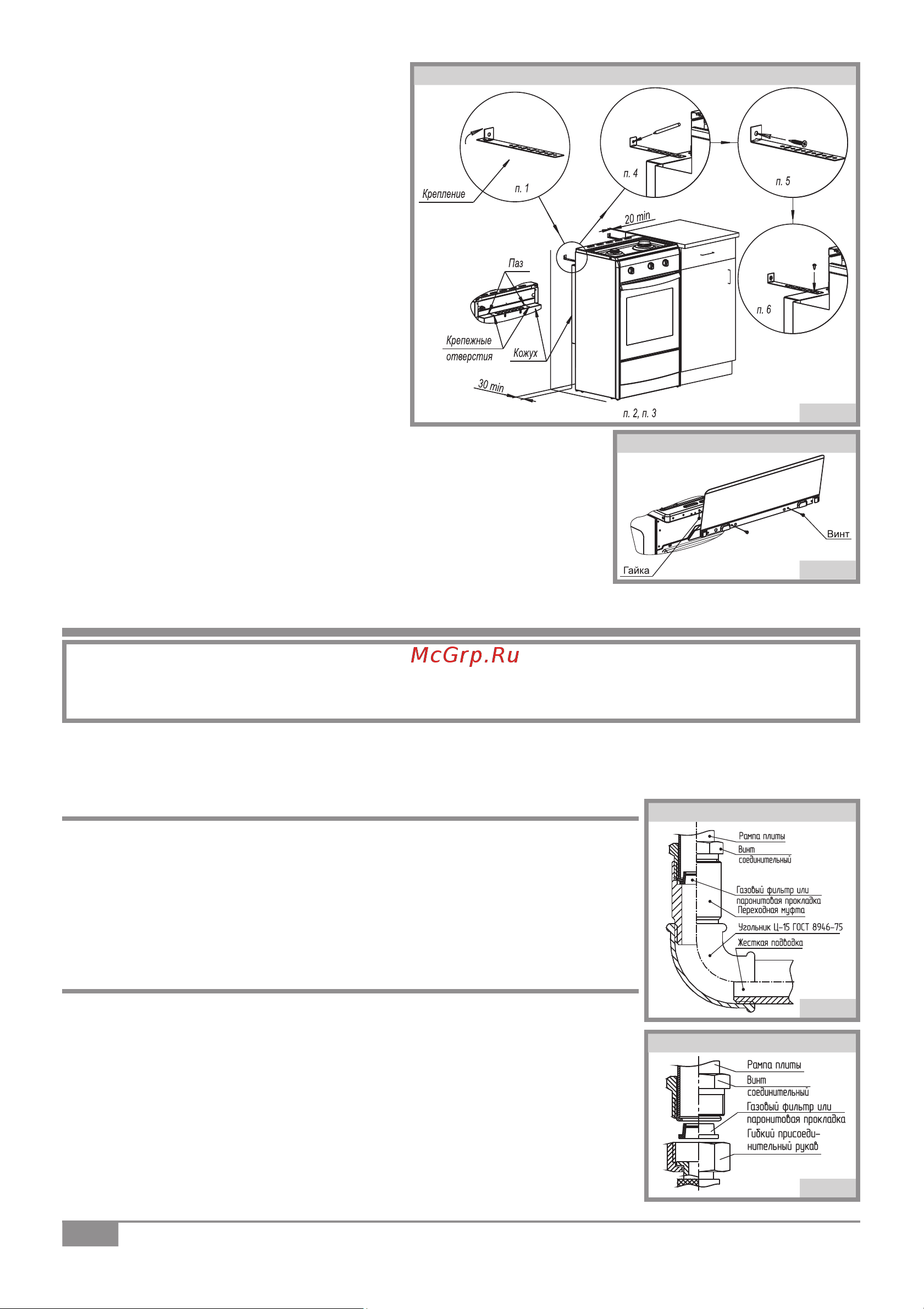

рис. 1

Установка плиты

рис. 2

Установка щитка

рис. 4

Гибкое подсоединение
