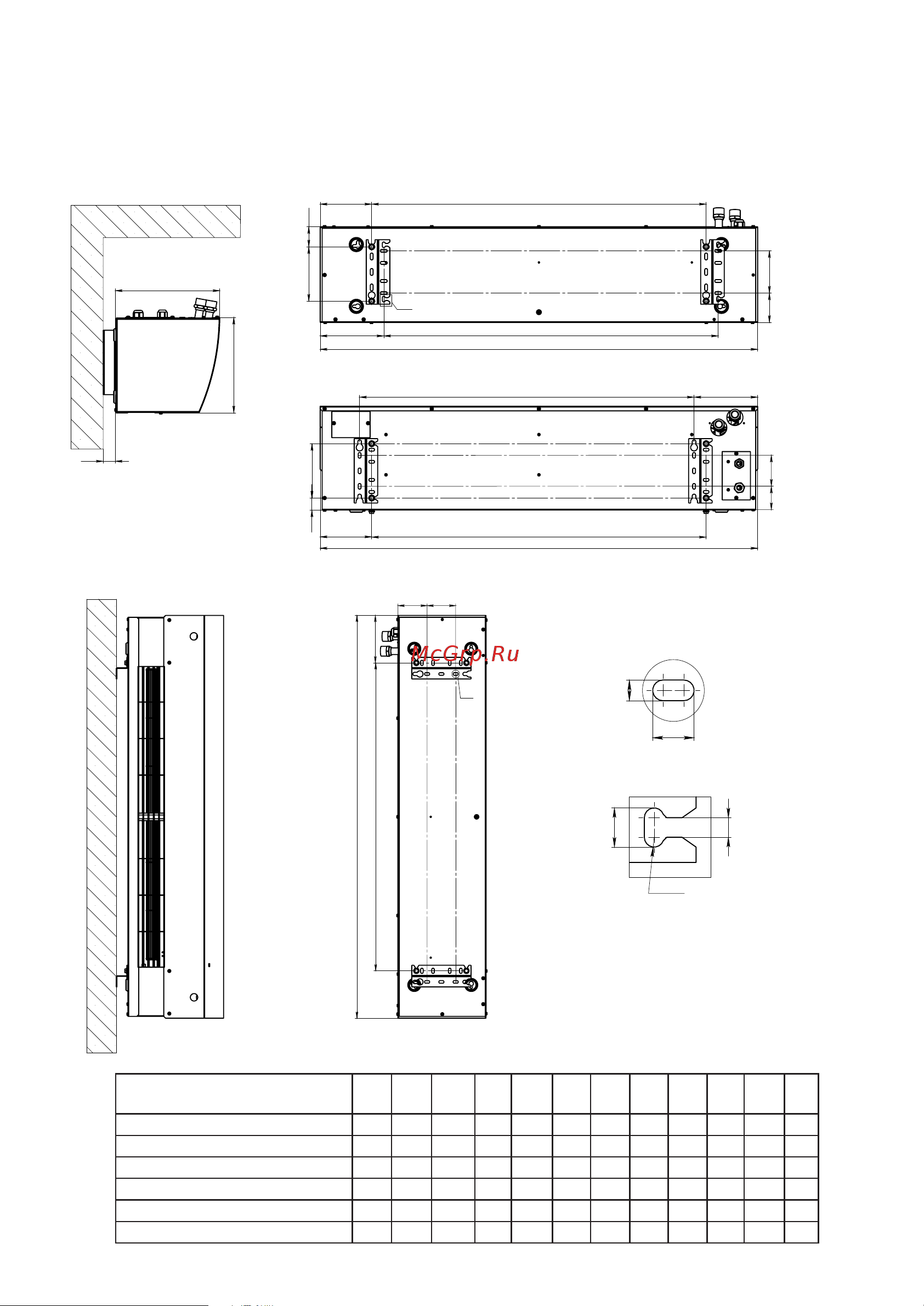

Крепежные размеры для кронштейнов

Монтаж завесы

A1 B1

С1 D1

D2 C2

Расположение кронштейнов для горизонтальной установки

Расположение кронштейнов для вертикальной установки

Расположение кронштейнов для установки завесы на шпильки

B (1 : 1)

R3.5

C (1 : 1)

Монтаж завесы на кронштейны

Изделие A1,

мм

А2,

мм

В1,

мм

С1,

мм

D1,

мм

С2,

мм

D2,

мм

С3,

мм

D3,

мм

С4,

мм

D4,

мм

С5,

мм

BHC-M10W12-PS 123 153 831 48 180 73 150 30 77 60 180 77

BHC-M15W20-PS 123 153 1194 48 180 73 150 30 77 60 180 77

BHC-M20W30-PS 123 153 1644 48 180 73 150 30 77 60 180 77

BHC-H10W18-PS 141 171 845 50 180 75 150 37 77 65 150 79

BHC-H15W30-PS 141 171 1252 47 180 75 150 36 77 50 150 79

BHC-H20W45-PS 151 181 1703 50 180 73 150 36 77 50 150 79
