11
Подготовка к работе
QF1 - автоматический выключатель ( диф. автомат);
X1,X2 - колодка клеммная;
SQ1 - концевой выключатель (дверной контакт);
А1,А2 - плата управления.

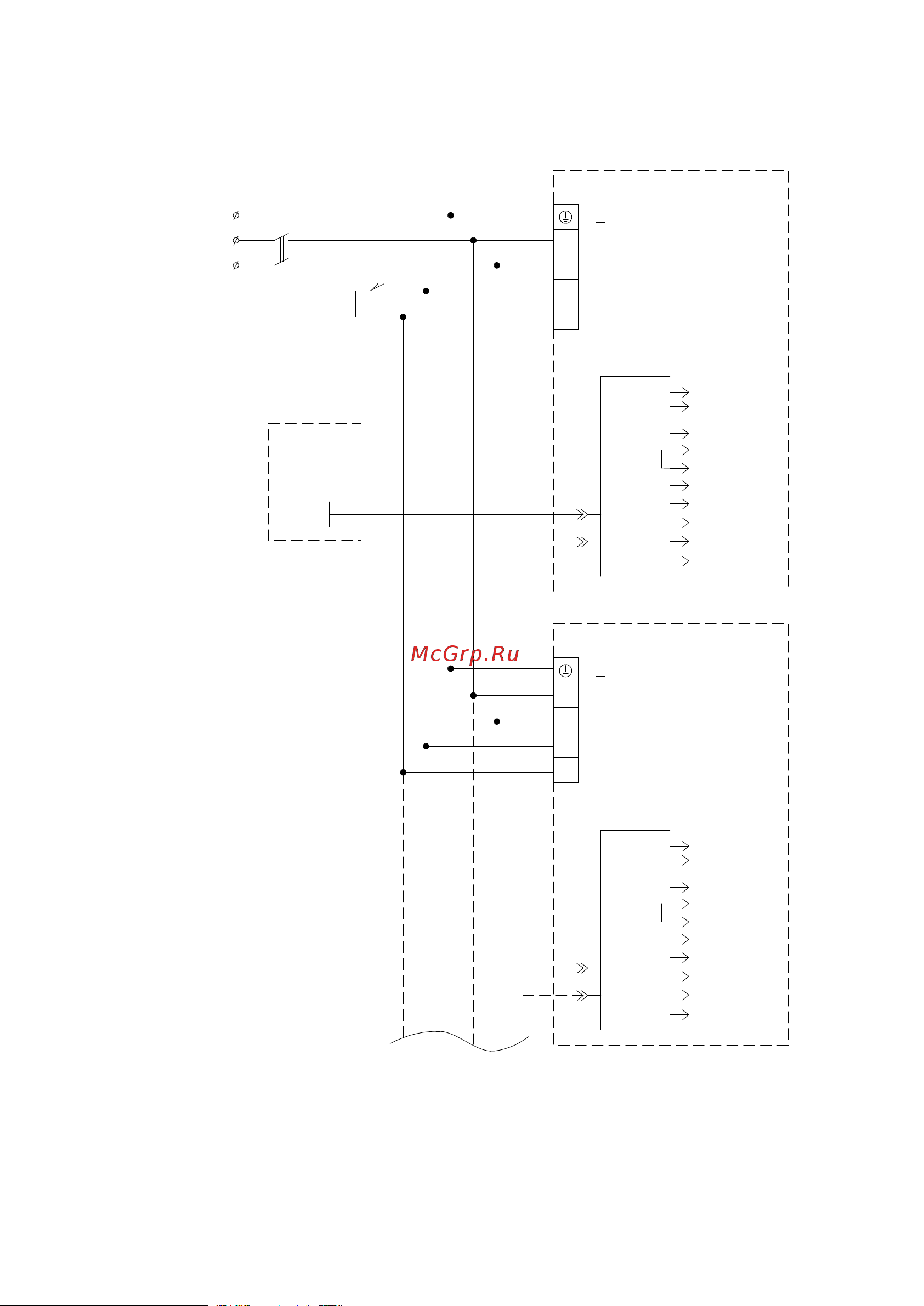

Схема электрическая принципиальная группового подключения воздушных завес:
Групповое подключение воздушных завес BHC-
H10A-PS и BHC-H15A-PS к пульту управления
Ballu BRC-F, производится аналогично.
DOOR
GND
L1
L2
L3
L4
L5
Х5 IN
Х5 OUT
RJ45
RJ45
ACL
ACN
Тепловая завеса
QF1 - автоматический выключатель (диф.автомат).
ХТ1, ХТ2 - колодка клеммная;
SQ1 - концевой выключатель (дверной контакт);
А1, А2 - плата управления.
A1
RJ45
Пульт
управления
N
L
ХТ1
1
2
Сеть ~230В
SQ1
DOOR
GND
L1
L2
L3
L4
L5
Х5 IN
Х5 OUT
RJ45
RJ45
ACL
ACN
Тепловая завеса
A2
N
L
ХТ2
1
2
QF1
Схема группового подключения тепловых з авес без источника тепла.
