Подготовка к работе

Монтаж завесы

ВНИМАНИЕ!

• Перед проведением монтажных работ необхо-

димо ознакомиться с разделом «Правила без-

опасности» настоящей инструкции.

• К монтажу и техническому обслуживанию завес

допускаются лица, изучившие их устройство,

правила монтажа и эксплуатации, и прошедшие

инструктаж по соблюдению правил техники

электропожаробезопасности.

• Воздушная завеса должна подключаться специ-

алистами, имеющими соответствующий допуск

по технике безопасности.

Размещение завесы

Перед отверстием воздухозабора и выхода воз-

духа не должно быть препятствий.

При монтаже завес должен обеспечиваться свобод-

ный доступ к местам их обслуживания. Для пере-

крытия широкого проема допускается устанавли-

вать несколько завес одного типа и серии вплотную,

создавая непрерывную воздушную струю.

Завеса размещается стационарно, возможен

вертикальный и горизонтальный монтаж (слева/

справа от проема)

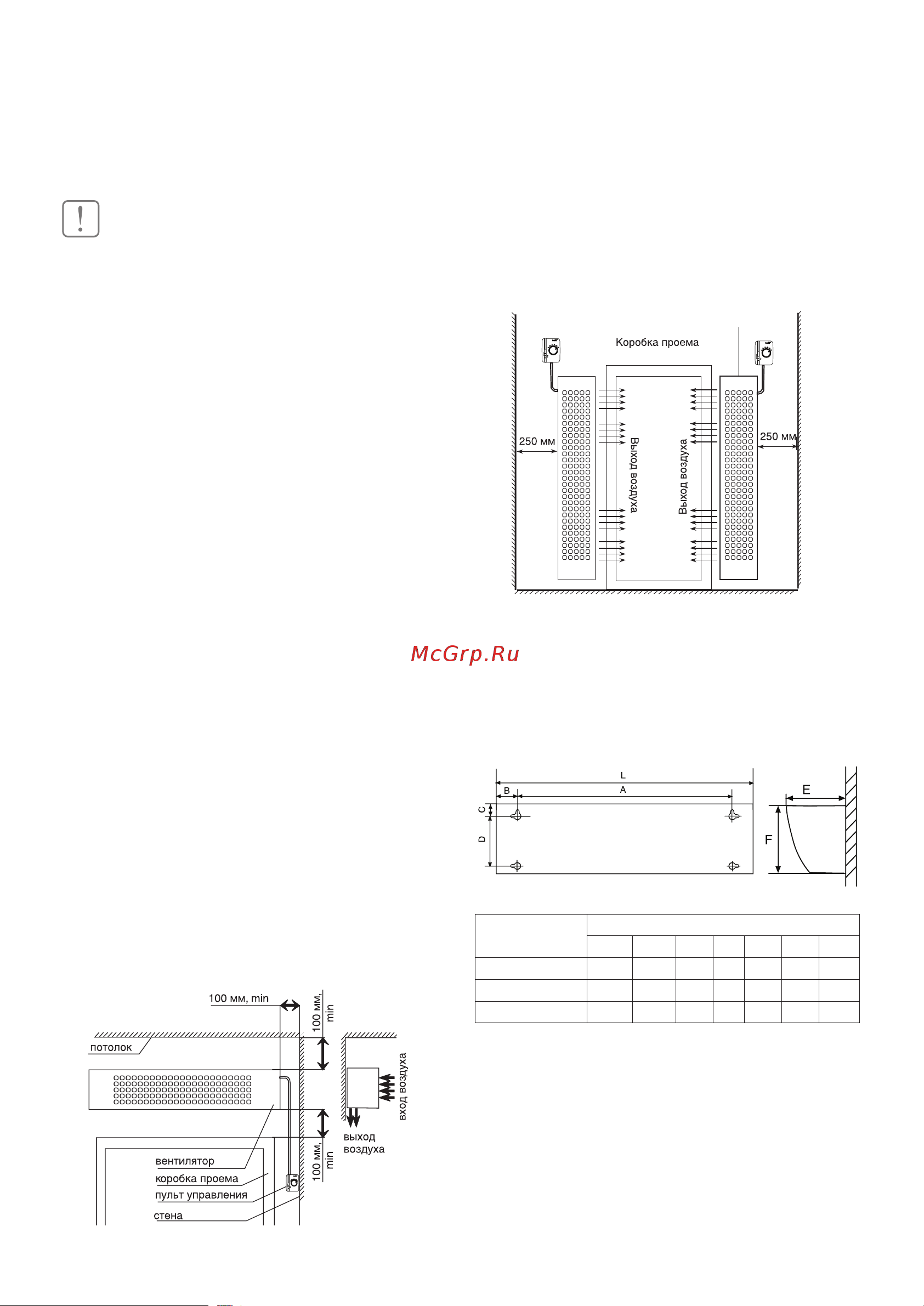

Горизонтальная установка

Для установки завесы над проемом в горизонтальном

положении, рекомендуется выдерживать расстояния,

не менее указанных на рисунке ниже.

Завеса устанавливается как можно ближе к верхней

стороне проема, при этом необходимо выдержать

расстояние между верхней стенкой корпуса и потол-

ком не менее 100 мм.

Минимальная высота установки изделия от уровня

пола при горизонтальной установке должна состав-

лять не менее 1,8 м.

Вертикальная установка

При вертикальном монтаже завесы ее необходимо

располагать таким образом, чтобы выпуск возду-

ха по возможности наиболее близко находился к

плоскости проема, а срез выпускающего сопла– на

уровне верхней кромки дверной рамы. При монта-

же необходимо следить, чтобы смотровые отвер-

стия были доступны и составляли примерно 250мм.

В задней стенке корпуса завесы имеются пазы

для установки завесы. За эти пазы завеса наве-

шивается на предварительно вмонтированный в

стену крепеж. В качестве крепежа рекомендуют-

ся шурупы или болты с диаметром шляпки от 9 до

11 мм. Установочные размеры завес приведены

ниже.

Монтаж выполнен горизонтально, над проемом

Модели

завес

Размеры, мм

L A В С D E F

ВHC-H10A-PS 1120 650 235 40 200 295 285

ВHC-H15A-PS 1527 1057 235 40 200 295 285

ВHC-H20A-PS 2020 1450 285 40 200 295 285

вентилятор

Монтаж выполнен вертикально, сбоку от проема
