926.237.2 - RU

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

13. INSTALLAZIONE DELLA CALDAIA

971125_0201

Figura 5

uscita acqua calda sanitaria G 1/2

entrata acqua fredda sanitaria G 1/2

ritorno impianto di riscaldamento G 3/4

mandata riscaldamento G 3/4

entrata gas alla caldaia G 3/4

020418_1000

ASSE SCARICO CON CURVA COASSIALE

Forare con punta di trapano Ø 12, montare i tasselli e i cancani in dotazione

LARGHEZZA CALDAIA 600

ENTRATA SANITARIO

USCITA SANITARIO

RITORNO

RISCALDAMENTO

MANDATA

RISCALDAMENTO

ENTRATA GAS

ASSE SCARICO FLUSSO FORZATO

ALTEZZA CALDAIA 950

14. УСТАНОВКА КОТЛА

Выберите местоположение котла, затем прикрепите шаблон к стене.

Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона. Мы советуем установить на вход

в центральную систему отопления и возврат из нее два запорных крана G3/4’’ (заказываются отдельно); эти краны позволят

производить сложные операции техобслуживания без слива воды из всей системы.

Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”) на трубе возврата из системы,

чтобы туда собирались отложения, которые могли остаться в системе после очистки.

Присоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах.

При установке котла с открытой камерой сгорания моделей 24 – 1.24 – 1.14 соедините его с дымоходом при помощи металлической

трубы, устойчивой с течением времени к механической нагрузке, нагреву и воздействию продуктов сгорания и конденсата.

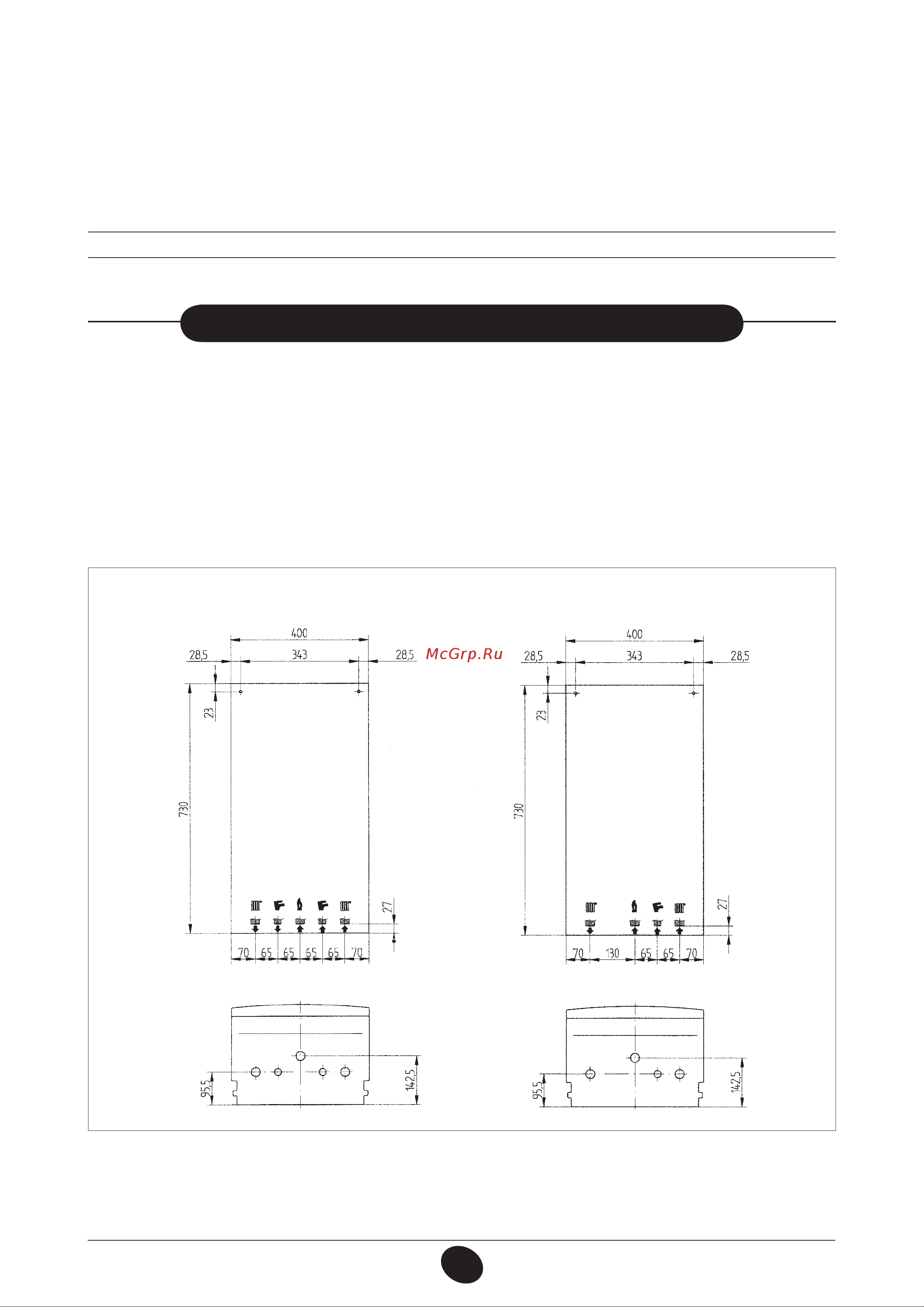

Рис.4

24 F  24 1.24 F  1.24  1.14 F  1.14

2.2. эксплуатируемое оборудование:

Перед установкой котла отопительное оборудование должно быть предварительно очищено от грязи и отложений,

используя вещества, имеющиеся в свободной продаже (см.пункт 2.1)

Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и

FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго следовать

указаниям инструкций по их применению.

Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла (перегрев,

шумность горелки и т.п.).

2.3. Рекомендуется установить запорные краны на трубах подачи и возврата системы отопления и фильтра на трубе возврата

(“обратки”).

При не соблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания.

0812_1601 / CG_2011
