СН2120.00.0.000 РЭ [70]

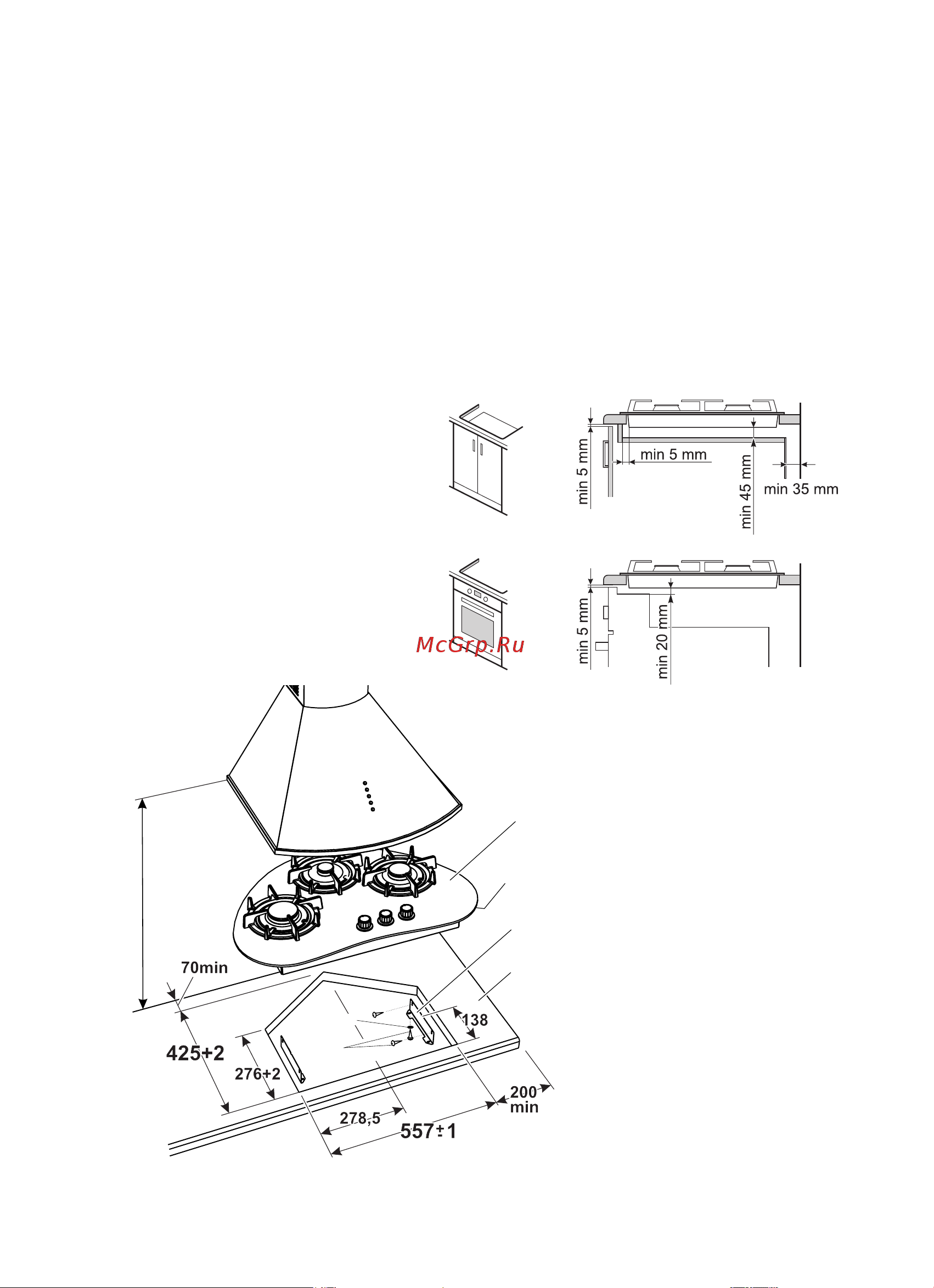

Столешница

Кронштейн

Min 750 мм до вытяжки

Min 850 мм до навесных шкафов

Стол

Шайба

Винт

самонарезающий

Уплотнение

стола

Рис. 4

ВНИМАНИЕ! МОНТАЖ ИЗДЕЛИЯ В СТОЛЕШНИЦУ ДОЛЖЕН БЫТЬ ВЫПОЛНЕН

С ИСПОЛЬЗОВАНИЕМ КРЕПЕЖНЫХ ЭЛЕМЕНТОВ ИЗ КОМПЛЕКТА ПОСТАВКИ

(СМ. РАЗДЕЛ 4).

ВНИМАНИЕ! ЧТОБЫ ИЗБЕЖАТЬ РАСТРЕСКИВАНИЯ СТОЛЕШНИЦЫ, НЕ

ЗАВОРАЧИВАЙТЕ ШУРУПЫ, НЕ ПРОСВЕРЛИВ ПРЕДВАРИТЕЛЬНО ОТВЕРСТИЯ

ДИАМЕТРОМ ОТ 2,5 ДО 3 мм.

4.По краю внутренней стороны стекла приклеить уплотнение стола для плотного и

герметичного прилегания.

5.Аккуратно вставить стол в проем и закрепить четырьмя шурупами с шайбами.

Минимальное расстояние от края прибора до боковых вертикальных поверхностей

справа или слева (стена, мебель): для СН2120 – 110 мм; для СВН2230 – 180 мм;

для СН2340 – 130 мм.

Минимальное расстояние от края прибора до вертикальной поверхности сзади:

для СН2120 – 25 мм; для СВН2230 – 35 мм; для СН2340 – 35 мм.

Минимальное расстояние от плоскости

установки посуды до горизонтальной

поверхности сверху – 800 мм; минимальное

расстояние от плоскости установки посуды

до вытяжки сверху – 700 мм.

6. Если после установки панели в

рабочее положение её нижняя часть

(защитный кожух) является доступной, её

необходимо закрыть доской, ДСП, ДВП

и т.д.

При установке стола необходимо

обеспечить минимальные воздушные

зазоры согласно рис. 4.

Рис. 5

МОДЕЛЬ СН2120
