7. ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

ПЭВН THERMEX Surf 3500, Surf 5000 и Surf 6000 являются приборами откры-

того типа и не предназначены для встраивания в систему водоснабжения. Запре-

щается перекрывать выход воды из ПЭВН и подсоединять к выходу воды любые

виды запорной арматуры для указанных моделей.

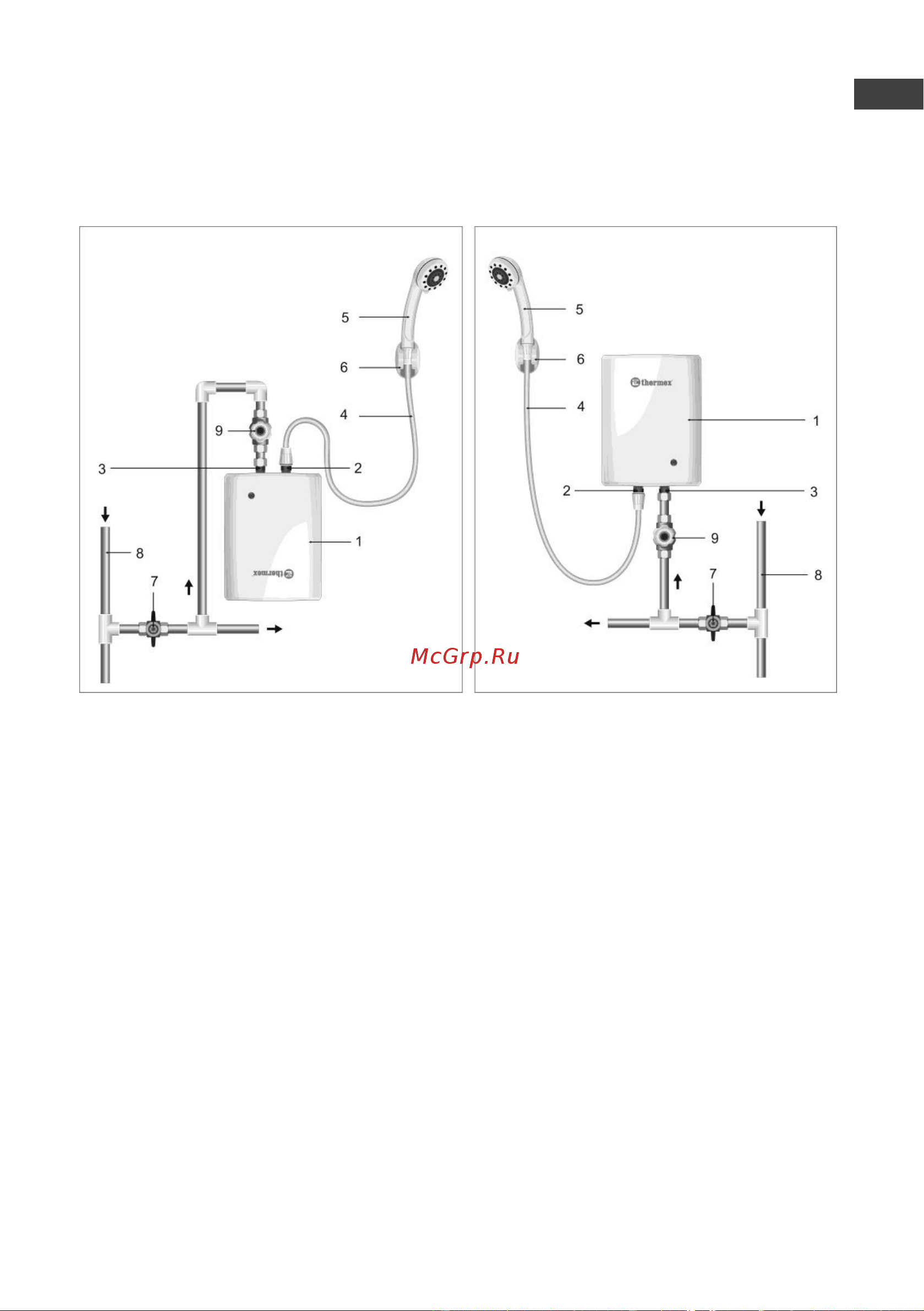

Рис.4 Схема подключения ПЭВН Thermex Surf 3500, 5000, Surf 6000 к водопро-

воду.

1 – водонагреватель (ПЭВН); 2 – выходной патрубок горячей воды; 3 –

входной патрубок холодной воды; 4 – шланг; 5 – душевая лейка; 6 –держа-

тель для душевой лейки; 7 – запорный вентиль; 8 – магистраль холодной

воды; 9 – регулятор протока (в комплект не входит).

Подключение моделей Thermex Surf 3500, 5000, Surf 6000 к водопроводу осу-

ществляется в соответствии с Рис.4

При затяжке соединений на ПЭВН, необходимо удерживать переходные

муфты входного (3) и выходного патрубков (2) при помощи разводного или гаеч-

ного ключа во избежание повреждения внутренних соединений ПЭВН! Соедините

душевую лейку (5) при помощи шланга (4) с выходным патрубком горячей воды (2)

ПЭВН красного цвета. После подключения откройте запорный вентиль (7) и по-

дайте воду в ПЭВН (1), открыв регулятор протока воды (9), после заполнения

ПЭВН водой закройте регулятор протока воды (9). Проверьте плотность всех со-

единений и, если понадобится, подтяните гайки и винты крепления.

Запрещается устанавливать какую-либо запорную арматуру на выход-

ное отверстие ПЭВН Thermex Surf 3500, 5000, Surf 6000 (2), препятствующее

свободному выходу воды. Запрещается использовать подводку, бывшую

ранее в употреблении.
